小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » 其他 » （ICEM CFD）这个模型为什么创建不了面
141/2返回列表12下一页
查看: 6133  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

aze200

铜虫 (初入文坛)

[求助] （ICEM CFD）这个模型为什么创建不了面 已有1人参与

按照《ANSYS ICEM CFD网格划分技术实例详解  》一步步做的，选择From Curves，曲线选圆，请问为什么左边的出口可以创建面，右边的就创建不了呢？自学真的很痛苦啊。（ICEM CFD）这个模型为什么创建不了面
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project1.prj
    • 2014-10-15 13:33:02, 17.01 K
  • 附件 2 : project1.tin
    • 2014-10-15 13:33:12, 19.79 K

» 收录本帖的淘帖专辑推荐

FLUENT

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
JUST LOOK AT THE FLOWERS！
1楼 2014-10-15 13:34:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

allen-888

金虫 (小有名气)
按照书上的步骤来做，我也遇到同样问题，搞不清为什么会这样。
我的解决方法是：在创建完curve后，先不要创建弯管的侧面，而是首先创建入口和出口的surface，就不会出现无法创建的情况了。
赞一下(7人) 回复此楼
10楼2014-11-25 13:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
aze200: 金币+5, ★★★★★最佳答案, 谢谢 2014-10-16 14:36:48

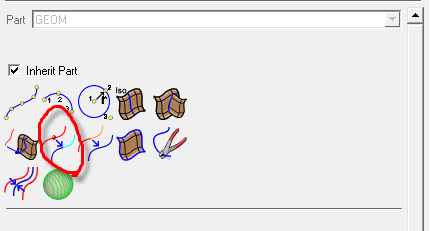

用这个命令打断线。
（ICEM CFD）这个模型为什么创建不了面-1
赞一下(2人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
6楼2014-10-16 13:12:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aze200

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by lx901023 at 2014-10-15 16:24:57
随便在圆面上点一个点，打断圆圈线，就可以生产面了

为什么我在右边的曲线上加了一个点还是创建不了面呢？
赞一下(1人) 回复此楼
JUST LOOK AT THE FLOWERS！
3楼2014-10-15 19:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by aze200 at 2014-10-15 19:50:01
为什么我在右边的曲线上加了一个点还是创建不了面呢？...

加点之后打断原来的圆圈线，打断线

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2014-10-16 07:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
随便在圆面上点一个点，打断圆圈线，就可以生产面了
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
2楼2014-10-15 16:24:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aze200

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by lx901023 at 2014-10-16 07:45:04
加点之后打断原来的圆圈线，打断线
...

我找遍MODIFY CURVE也没发现打断的功能啊
赞一下 回复此楼
JUST LOOK AT THE FLOWERS！
5楼2014-10-16 11:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aze200

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by lx901023 at 2014-10-16 13:12:42
用这个命令打断线。


谢谢，问题解决，你很耐心。
赞一下 回复此楼
JUST LOOK AT THE FLOWERS！
7楼2014-10-16 14:33:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mamayou

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by lx901023 at 2014-10-16 13:12:42
用这个命令打断线。


为什么会出现这种情况
赞一下 回复此楼
8楼2014-11-05 10:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橙子皮爱辣椒

银虫 (小有名气)
引用回帖:
8楼: Originally posted by mamayou at 2014-11-05 10:21:55
为什么会出现这种情况...

我看到这里也遇到了同样的情况，看视频里面，并没有打断线的操作，为什么要打断线才可以？你搞懂了没楼主？求告知。
赞一下 回复此楼
相遇，给予彼此一个最简单、温暖的拥抱。
9楼2014-11-24 10:25:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
