[求助] 如何在material studio中建立晶体某一晶面模型

我想用material studio建立AlFeSi相上的（119）晶面周期排列的模型怎么建立。模型的xy平面是（119）面，然后在Z轴方向周期排列。效果如图所示。附件是AlFESi相的cif文件

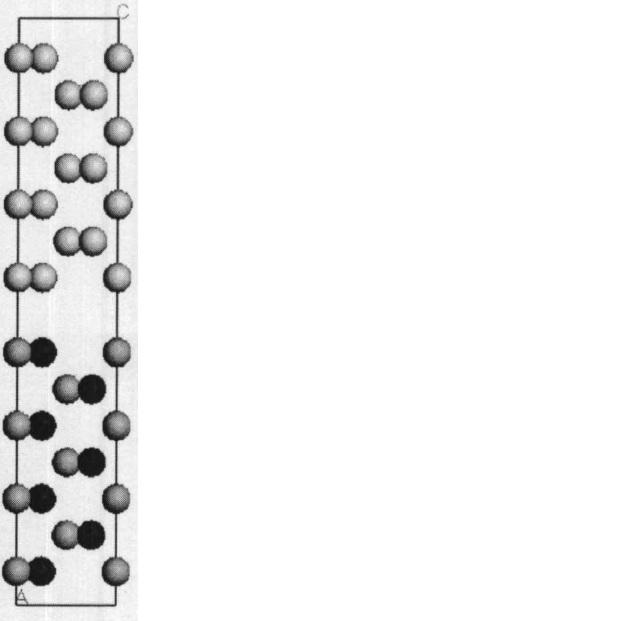

向上方向为Z轴方向，这幅图是一种晶体的110方向的周期排列
还有在castep中自旋极化孤立原子的的能量怎么计算？

[ Last edited by 自由使者sdu on 2012-5-14 at 20:30 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : AlFeSi.cif
    • 2012-05-14 20:24:16, 2.65 K

» 收录本帖的淘帖专辑推荐

第一性原理 VASP 模拟 材料
MS 画图

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-14 20:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liu108

木虫 (正式写手)
★ ★
franch: 金币+2, 谢谢回帖交流。。。 2012-05-14 21:27:59
很明显，你给的cif文件中没有Si，在MS里build→surfaces→cleave surface截取1 1 9面，然后在Z方向上加一个真空层build→build vacuum slab,真空层厚度自己定义，一般是15埃。加好真空层后即可在Z方向上做周期性了，display style→lattice可建单个单元不改变的周期性晶格，而build→symmetry→suppercell操作可建立超晶胞。
赞一下(3人) 回复此楼
会当凌绝顶，一览众山小。
2楼2012-05-14 20:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自由使者sdu

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by liu108 at 2012-05-14 20:54:06:
很明显，你给的cif文件中没有Si，在MS里build→surfaces→cleave surface截取1 1 9面，然后在Z方向上加一个真空层build→build vacuum slab,真空层厚度自己定义，一般是15埃。加好真空层后即可在Z方向上做周期性了 ...

谢谢你的回复，还有几个问题请教你。真空层的厚度是后来建立超晶胞时的晶面间距么。那么加一个真空层build→build vacuum slab这里设置中的vacuum thickness 和crystal thickness格式值得什么，这个slab position又是什么，菜鸟请你见谅。这个真空层起什么作用
赞一下(1人) 回复此楼
3楼2012-05-14 22:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangdy

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
贺仪: 金币+1, 谢谢指教！ 2012-05-16 11:28:45
自由使者sdu: 金币+10 2012-05-16 22:03:17
固定真空层的高度，
然后改变在cleave 119面时
选择不同的thickness即可
赞一下(1人) 回复此楼
10楼2012-05-16 09:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liu108

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
自由使者sdu: 金币+60, ★★★很有帮助 2012-05-15 12:45:42
liliangfang: 金币+2, 谢谢指教 2012-05-15 14:57:40
MS计算大多基于三维的周期性晶格，设置真空层就是把二维的变为三维的，设置真空层就是不考虑层与层之间原子的相互关系，抵消表面原子与其周期性镜像（一般是Z轴方向）的作用力，真空层厚度一般大于10个埃。
赞一下 回复此楼
会当凌绝顶，一览众山小。
4楼2012-05-15 08:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自由使者sdu

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by liu108 at 2012-05-15 08:52:34:
MS计算大多基于三维的周期性晶格，设置真空层就是把二维的变为三维的，设置真空层就是不考虑层与层之间原子的相互关系，抵消表面原子与其周期性镜像（一般是Z轴方向）的作用力，真空层厚度一般大于10个埃。

但是我要计算体相的性质，这样加了真空层不考虑原子层之间的相互关系，岂不是几层都是一个结果，而我想要的是看看原子层几层后就表现出体相的性质，还有在castep中自旋极化孤立原子的的能量怎么计算？
赞一下 回复此楼
5楼2012-05-15 12:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu108

木虫 (正式写手)

【答案】应助回帖

★
liliangfang: 金币+1, 谢谢交流 2012-05-15 14:58:01
你给出的图是Z轴方向上周期性排列么？怎么感觉像是个平面，感觉像X方向或者Y方向的扩展呢。你问的问题没怎么听明白，你还是详细描述下吧。
赞一下 回复此楼
会当凌绝顶，一览众山小。
6楼2012-05-15 13:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自由使者sdu

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by liu108 at 2012-05-15 13:02:33:
你给出的图是Z轴方向上周期性排列么？怎么感觉像是个平面，感觉像X方向或者Y方向的扩展呢。你问的问题没怎么听明白，你还是详细描述下吧。

我给出的图是平行于x轴看的视图，所以相平面图。我想计算的是AlFeSI相119面几层之后其表面能就不在随着层数增加，同时119面之间的晶面间距也不再变化，从而表现出体相的性质。所以这么加真空层后层与层之间的作用不考虑可能不合适。我就是要计算层层之间的作用力，来确定几层之后最上面一层的表面能就不在变化了
赞一下 回复此楼
7楼2012-05-15 13:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu108

木虫 (正式写手)

【答案】应助回帖

★
liliangfang: 金币+1, 谢谢交流 2012-05-15 14:57:52
关于你说的计算我不是很清楚，没做过这方面的计算，你试试把真空层设置到最小后再计算。
赞一下 回复此楼
会当凌绝顶，一览众山小。
8楼2012-05-15 14:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Feynmanux

至尊木虫 (文坛精英)
关注关注
回复此楼
9楼2012-05-15 23:57:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
