小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » MS建立Co3O4模型
261/3返回列表123下一页
查看: 3742  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liujodan

木虫 (正式写手)

[求助] MS建立Co3O4模型

各位大侠：
    小弟在用MS建立Co3O4时遇到问题，从小木虫中查的ICSD参数，建立模型后，发现与文献不一致，不知道是自己模型不对还是怎么回事，请大家帮忙看看，谢谢啦！

*data for   ICSD #27497
Coll Code   27497
Rec  Date   1980/01/01
Mod  Date   1984/04/05
Chem Name   Tricobalt Tetraoxide
Structured  Co3 O4
Sum         Co3 O4
ANX         AB2X4
D(calc)     6.1
Title       The magnetic structure of Co3 O4
Author(s)   Roth, W.L.
Reference   Journal of Physics and Chemistry of Solids
            (1964), 25, 1-10
Unit Cell   8.065 8.065 8.065 90. 90. 90.
Vol         524.58
Z           8
Space Group F d -3 m S
SG Number   227
Cryst Sys   cubic
Pearson     cF56
Wyckoff     e d a
Red Cell    F  5.702 5.702 5.702 60 60 60 131.145
Trans Red   0.500 0.500 0.000 / 0.000 0.500 0.500 / 0.500 0.000 0.500
Comments    Mixed Valence compound for Co
            Structure type : Al2MgO4
            No R value given in the paper.
Atom  #   OX   SITE      x           y           z           SOF      H        ITF(B)
Co   1  +2    8 a   0           0           0              1.         0           0.214
Co   2  +3    16 d  0.625       0.625       0.625          1.         0           0.214
O    1  -2    32 e  0.388       0.388       0.388          1.         0           0.214
*end for    ICSD #27497

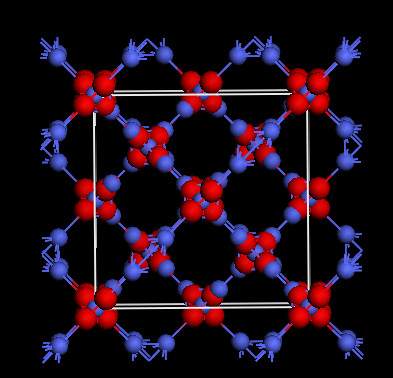

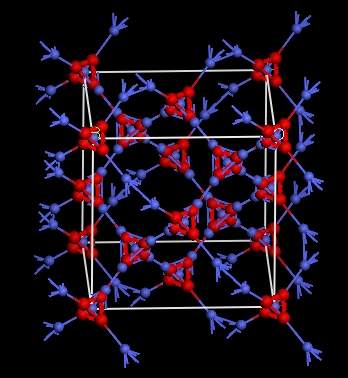

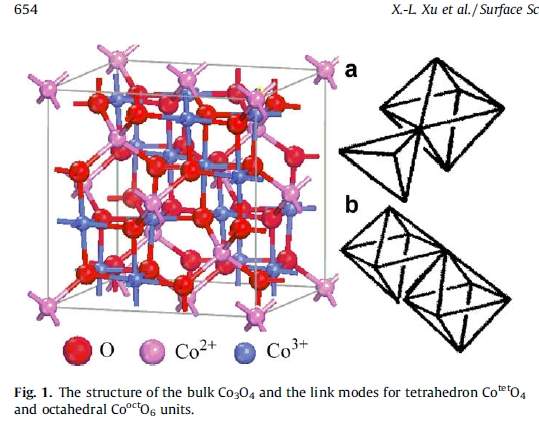

第一图为我建立模型图，第二图为文献图，差距挺大。
MS建立Co3O4模型


MS建立Co3O4模型-1
复件 2013-10-18_171820.JPG
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-22 09:49:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

★ ★ ★
liujodan: 金币+3 2013-10-23 08:41:51
引用回帖:
10楼: Originally posted by liujodan at 2013-10-22 15:32:54

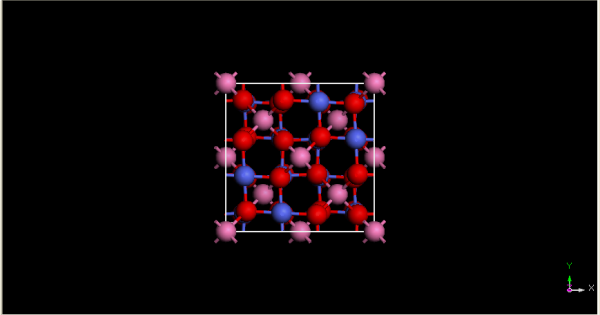

下楼是我根据您提供的参数建的，不知是否正确...

你确定用的是FD-3M空间群？

MS建立Co3O4模型-2
赞一下(2人) 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
11楼2013-10-22 16:12:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
Title       The magnetic structure of Co3 O4
Author(s)   Roth, W.L.
Reference   Journal of Physics and Chemistry of Solids
             (1964), 25, 1-10



如果楼主看的文献不是这篇的话，不对应很正常，因为一种物质不一定只有一种晶体结构
赞一下(1人) 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
3楼2013-10-22 12:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)

认真做事，踏实做人

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
liujodan: 金币+2 2013-10-23 08:41:47
这个楼主要看文献引用的ICSD，同一晶体还有不同的ICSD
赞一下(1人) 回复此楼
http://blog.sciencenet.cn/u/pfliu89
12楼2013-10-22 18:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
liujodan: 金币+2 2013-10-23 08:41:43
你自己建的结构明显错了，这个材料和Fe3O4一样就得有CoO四面体和八面体，应该是你坐标系选的不对，vesta用你的参数得到的结构和你给的图2一致。
赞一下(1人) 回复此楼
选择科学就要耐得住寂寞！
13楼2013-10-23 00:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪


晕。。。居然不知道那是分数坐标。。。
赞一下(1人) 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
17楼2013-10-23 09:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liujodan

木虫 (正式写手)
第一图中，红色为氧原子 蓝色为Co
赞一下 回复此楼
2楼2013-10-22 09:50:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liujodan: 金币+8, ★★★★★最佳答案 2013-10-22 15:13:26
楼主试试这个晶胞参数吧。。

N * -CoCo2O4-[FD3-MS] Liu, X.;Prewitt, C.T.(1990)
8.177300 8.177300 8.177300 90.000000 90.000000 90.000000
Co1    0.000000 0.000000 0.000000 0.000000
Co2    0.625000 0.625000 0.625000
O1    0.387400 0.387400 0.387400
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
4楼2013-10-22 13:13:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
这个晶体和Fe3O4近似
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
5楼2013-10-22 13:14:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liujodan

木虫 (正式写手)
引用回帖:
3楼: Originally posted by pigrass at 2013-10-21 16:54:21
Title       The magnetic structure of Co3 O4
Author(s)   Roth, W.L.
Reference   Journal of Physics and Chemistry of Solids
             (1964), 25, 1-10



如果楼主看的文献不是这篇的话，不对 ...

多谢，多谢，我看的是

Xiang-Lan Xu, Zhan-Hong Chen , Yi Li , Wen-Kai Chen , Jun-Qian Li ,*
Bulk and surface properties of spinel Co3O4 by density functional calculations, Surface Science 603 (2009) 653–658.

但是大部分文献中Co3O4结构都和这个文献一样。我要是选取一个奇怪的，编辑也会奇怪的。
赞一下 回复此楼
6楼2013-10-22 15:09:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liujodan

木虫 (正式写手)
引用回帖:
4楼: Originally posted by pigrass at 2013-10-21 17:13:28
楼主试试这个晶胞参数吧。。

N * -CoCo2O4- Liu, X.;Prewitt, C.T.(1990)
8.177300 8.177300 8.177300 90.000000 90.000000 90.000000
Co1    0.000000 0.000000 0.000000 0.000000
Co2    0.625000 0.62500 ...

这个ICSD号是多少呢？可否帮忙建立一下，发个截图，我也建立一个，做个比较
赞一下 回复此楼
7楼2013-10-22 15:13:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪

【答案】应助回帖

引用回帖:
7楼: Originally posted by liujodan at 2013-10-22 15:13:13
这个ICSD号是多少呢？可否帮忙建立一下，发个截图，我也建立一个，做个比较...

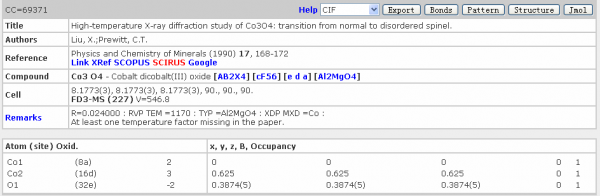

晶胞你自己建吧 我也不知道你要哪个方向看

来源参数什么的都有

MS建立Co3O4模型-3
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
8楼2013-10-22 15:24:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liujodan

木虫 (正式写手)
引用回帖:
7楼: Originally posted by liujodan at 2013-10-21 19:13:13
这个ICSD号是多少呢？可否帮忙建立一下，发个截图，我也建立一个，做个比较...

变化不大
MS建立Co3O4模型-4
赞一下 回复此楼
9楼2013-10-22 15:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liujodan

木虫 (正式写手)
引用回帖:
8楼: Originally posted by pigrass at 2013-10-21 19:24:37
晶胞你自己建吧 我也不知道你要哪个方向看

来源参数什么的都有

...

下楼是我根据您提供的参数建的，不知是否正确
赞一下 回复此楼
10楼2013-10-22 15:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
