[求助] fluent里创建一个面

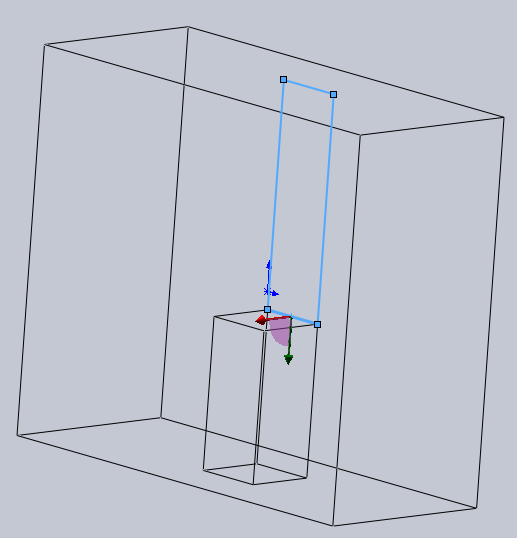

大家好，我想在fluent里创建一个面。一个大长方体里面有一个小的长方体，我想创建一个沿着小长方体的一个面延伸到大长方体顶面的面，如图中四条蓝色的线围成的。请问该怎么弄呢？谢谢大家

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-10 09:26:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄老邪cmht

金虫 (正式写手)
好像在surface-isosurface里面可以建面。。。。楼主看看。。。我也是新手。。。提点建议。。呵呵
赞一下 回复此楼
2楼2013-05-11 23:15:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uvwxyz98765

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
pinksuper: 金币+5, ★★★★★最佳答案 2013-05-14 09:34:53
xiegangmai: 金币+2, 谢谢参与！ 2013-05-14 21:30:33
用isosurface得到经过小长方体侧面的大平面，在大平面山用iso-clip得到需要的小平面。
赞一下 回复此楼
3楼2013-05-13 19:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
3楼: Originally posted by uvwxyz98765 at 2013-05-13 19:13:45
用isosurface得到经过小长方体侧面的大平面，在大平面山用iso-clip得到需要的小平面。

弄出来啦，太谢谢你啦
赞一下 回复此楼
4楼2013-05-14 09:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

soft0627

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by pinksuper at 2013-05-14 09:34:33
弄出来啦，太谢谢你啦...

您好，我想问您，在FLUENT计算结果的后处理中，我已经对整个模拟对象切了一个面（比如在3D中，我切了Z=0这个面），我现在想在此面（Z=0面）上再切一个更小的面出来，这能否实现呢？请指教
赞一下 回复此楼
5楼2014-09-27 10:31:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghai2016

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by uvwxyz98765 at 2013-05-13 19:13:45
用isosurface得到经过小长方体侧面的大平面，在大平面山用iso-clip得到需要的小平面。

怎么创建在计算的过程中监视的面！谢谢
赞一下 回复此楼
6楼2016-03-14 10:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghai2016

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by pinksuper at 2013-05-14 09:34:33
弄出来啦，太谢谢你啦...

具体步骤可以说下吗？我也遇到这样的问题，谢谢
赞一下 回复此楼
7楼2016-03-16 22:05:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
