[求助]
求解一个电路 已有1人参与
|
|

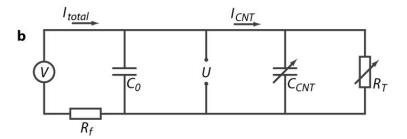

图1是电路 图2是电路方程 不知道方程为什么可以这样写，求解？ Ccnt是变化的，R(T)也是变化的 谢谢  1.png  2.png |
回复此楼» 猜你喜欢
申博26年
已经有4人回复
-
307求调剂
已经有5人回复
-
一志愿C9材料与化工专业总分300求调剂
已经有5人回复
-
274求调剂
已经有3人回复
-
299求调剂
已经有7人回复
-
0703化学调剂，求导师收
已经有4人回复
-
300求调剂，材料科学英一数二
已经有3人回复
-
材料学硕，求调剂
已经有6人回复
-
307求调剂
已经有6人回复
-
材料专硕331求调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 图论方面的一个小问题
已经有14人回复
- 求扭矩扳手可能的工作原理？为什么到一个点就咔咔响？怎么做到的？
已经有17人回复
- 浙江大学电路原理及网络理论（内部课件）
已经有144人回复
- 求极化曲线 分析
已经有7人回复
- 自己设了一个.pw.in文件,但是运行的时候出现eletrons的错误 求指教
已经有3人回复
- 请各位用控制工程的拉式变换求下面这道RCL电路的解，求解过程请尽量详细些，谢谢！
已经有7人回复
- 关于阻抗拟合电路中电阻值的求法？
已经有4人回复
- 一个糖苷键反应，求解糖化学大牛
已经有11人回复
- 一直想自己设计焊接硬件电路，如何入门啊？求高人指点
已经有17人回复
- 继续求助：拟合等效电路得到的数据中，哪个是Rct呢
已经有13人回复
- 帮帮忙解一下EIS谱吧。。。
已经有5人回复
- 关于等效电路拟合 求助大神 老神
已经有10人回复
- 求教大家一个问题：计算机的时钟源具体的什么硬件电路？
已经有9人回复
- 求一个过渡态算例
已经有9人回复
- MS5.5运行后只有一个CPU在运算，求解~~~
已经有14人回复
- 【求助】请教，现在学习电路板设计用什么软件比较实用啊，：
已经有14人回复
- 【求助】求一个基本物理知识！ 导体接电源，电源提供电势已知。导体表面电势怎么分布�
已经有10人回复
- 【求助】阻抗的等效电路
已经有11人回复
- 【求助】请教COmsol求解问题
已经有10人回复
- 【求助】一道初二物理竞赛题目求解，谢谢！
已经有7人回复
- 【求助】如何求一个表面的结合能或者内聚能
已经有12人回复
- 【求助】怎样区分第一原理计算出来的轨道特征值究竟哪一条属于哪一个轨道？
已经有4人回复
- 【求助】一个关于Protel原理图所用元件的问题
已经有6人回复
小强还活着
金虫 (正式写手)
Professional IC Anolog Guru
- 应助: 15 (小学生)
- 金币: 1007.4
- 散金: 470
- 红花: 6
- 帖子: 305
- 在线: 126小时
- 虫号: 869166
- 注册: 2009-10-12
- 性别: GG
- 专业: 集成电路设计与测试
【答案】应助回帖
感谢参与，应助指数 +1
|
Ccnt=C(u,t) ----> △Ccnt=dc/du*△u+dc/dt*△t 考虑极限情况：Ccnt不随电压和时间变化，所以有dc/dt --> 0 且Rcnt -->无穷 所以，方程为一般的环路电压方程即可得到 考虑一般情况时： Rcnt考虑了Ccnt随电压变化的特性 通过电容的位移电流为d(cu)/dt=cdu/dt+udc/dt 所以有 电容总位移电流Il=d[(Co+Ccnt)u]/dt=dC0/dt+Ccntdu/dt+udCcnt/dt 考虑Ccnt有漏流，并用RCNt来近似等效，所以漏流为U/Rcnt 最后根据方程 V=Rf*Itotal+U,整理合并，即得上面的方程 |
2楼2014-09-06 15:43:14
小强还活着
金虫 (正式写手)
Professional IC Anolog Guru
- 应助: 15 (小学生)
- 金币: 1007.4
- 散金: 470
- 红花: 6
- 帖子: 305
- 在线: 126小时
- 虫号: 869166
- 注册: 2009-10-12
- 性别: GG
- 专业: 集成电路设计与测试
3楼2014-09-06 15:54:57
4楼2014-09-06 22:49:59
