[求助] 请各位用控制工程的拉式变换求下面这道RCL电路的解，求解过程请尽量详细些，谢谢！

麻烦各位过程请尽量详细些，可以用图片或word文档形式，谢谢！

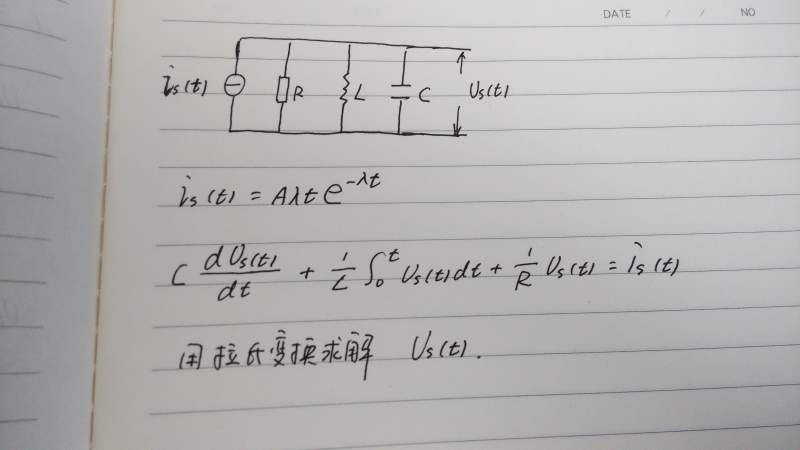

请各位用控制工程的拉式变换求下面这道RCL电路的解，求解过程请尽量详细些，谢谢！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-21 11:26:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
linzijun789: 金币+110, ★★★★★最佳答案, 谢啦 2014-04-27 10:15:21
用节点法：
[1/R+1/(sL)+sC]*Us(s)=Is(s)=A*numda/(s+numda)^2
Us(s)= A*numda/(s+numda)^2*sRL/(s^2*RLc+s*L+R)
    =A*numda*sRL/(s+numda)^2/(s^2*RLc+s*L+R)
    =A*numda*s/c/(s+numda)^2/(s+a)/(s+b)
    =k1/(s+numda)^2 + k1/(s+numda) + k3/(s+a) +k4/(s+b)
最后，逆变换求出
Us(t)=k1*t*exp(-numda*t) + k2*exp(-numda*t) + k3*exp(-a*t) + k4*exp(-b*t);
赞一下 回复此楼
2楼2014-04-21 16:05:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linzijun789

木虫 (正式写手)
引用回帖:
2楼: Originally posted by feixiaolin at 2014-04-21 16:05:05
用节点法：
*Us(s)=Is(s)=A*numda/(s+numda)^2
Us(s)= A*numda/(s+numda)^2*sRL/(s^2*RLc+s*L+R)
    =A*numda*sRL/(s+numda)^2/(s^2*RLc+s*L+R)
    =A*numda*s/c/(s+numda)^2/(s+a)/(s+b)
    =k1/(s+numda) ...

K1,K2,K3,K4,a b的值能不能具体的求出来？解得形式我能求，我能够用数学方法求出解来，但数学方法求解是那种瞬时响应不考虑延时情况，我就想知道输入信号在 RLC 电路产生延时情况下的具体解。
赞一下 回复此楼
3楼2014-04-21 16:38:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
引用回帖:
3楼: Originally posted by linzijun789 at 2014-04-21 16:38:57
K1,K2,K3,K4,a b的值能不能具体的求出来？解得形式我能求，我能够用数学方法求出解来，但数学方法求解是那种瞬时响应不考虑延时情况，我就想知道输入信号在 RLC 电路产生延时情况下的具体解。...

有了A，numda，R，L，c的值，才可能获得 K1,K2,K3,K4,a b 的值
赞一下 回复此楼
4楼2014-04-21 17:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linzijun789

木虫 (正式写手)
就认为  A，numda，R，L，c  是已知数，我不会控制理论，麻烦您求解下，谢谢。能不能以图片形式上传下  要过程，有急用，非常感激！
赞一下 回复此楼
5楼2014-04-21 18:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linzijun789

木虫 (正式写手)
引用回帖:
4楼: Originally posted by feixiaolin at 2014-04-21 17:09:44
有了A，numda，R，L，c的值，才可能获得 K1,K2,K3,K4,a b 的值...

只要在欠阻尼情况下分析
赞一下 回复此楼
6楼2014-04-21 20:23:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
引用回帖:
6楼: Originally posted by linzijun789 at 2014-04-21 20:23:29
只要在欠阻尼情况下分析...

=A*numda*s/c/(s+numda)^2/(s+a)/(s+b)
    =k1/(s+numda)^2 + k1/(s+numda) + k3/(s+a) +k4/(s+b)
可以待定系数法求解：
   k1*(s+a)*(s+b)+k2*(s+numda)*(s+a)*(s+b)+k3*(s+numda)^2*(s+b)+k4*(s+numda)^2*(s+a) =A*numda*s/c
     左侧 p1*s^3 + p2*s^2 + p3*s +p4 = 右侧 =A*numda*s/c
     取 pp1=p2=p4=0; p1=A*numda/c
即可确定 K1~K4
赞一下 回复此楼
7楼2014-04-21 20:58:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixiaolin

荣誉版主 (文坛精英)

优秀版主
=A*numda*s/c/(s+numda)^2/(s+a)/(s+b)
    =k1/(s+numda)^2 + k1/(s+numda) + k3/(s+a) +k4/(s+b)
见附件
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 部分分式展开.pptx
    • 2014-04-21 21:13:28, 72.38 K
8楼2014-04-21 21:15:26
