| 查看: 3768 | 回复: 17 | ||
yudaoqian88至尊木虫 (知名作家)
不良人
|
[求助]
求扭矩扳手可能的工作原理？为什么到一个点就咔咔响？怎么做到的？ 已有8人参与
|
|
|

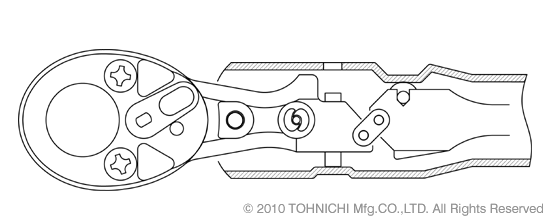

最近对这个东西特别感兴趣，就是扭矩扳手，设定一个力度后，用它上紧螺母，满足要求就会“咔咔”响，很想弄明白这个原理，自己是学生物的，网上搜到的讲解和图片真心看不懂，所以特来小木虫求助各位专业人士，望给予知道和提示哈。 下面是网上看到的原理讲解： 1,扭距扳手在发出"卡塔"声后是提示以达到你要求的扭距值了. 2,扭距扳手所发出的"卡塔"是由本身内部的扭距释放结构产生的,其结构分为压力弹簧、扭距释放关节、扭距顶杆三个结构所组成. 3,首先在扭距扳手上设定所需扭距值（由弹簧套在顶杆上向扭距释放关节施压）,锁定扭距扳手开始拧紧螺栓,当螺栓达到扭距值后（当使用扭力大于弹簧的压力后）会产生瞬间脱节的效应.在产生脱节效应的瞬间发出关节敲击扳手金属外壳所发出的"卡塔"声.由此来确认达到扭距值的提醒作用.（其实就象我们手臂关节成15度弯曲放在铁管里瞬间申直后会碰到钢管的原理一样） 我希望利用扭矩扳手这个原理，做一个圆形的扭矩扳手，力度一般就行，用弹簧什么的去固定一个力度，然后转动这个圆形装置，紧固螺母，达到力度后开始咔咔响，空转，不再带动螺母转动。求大神帮忙，或给指条小路走走哈。 下面是搜到的图片资料  20-49506290.jpg  tohnichi_torque_QL_click.gif |
回复此楼» 猜你喜欢
钨管激光熔覆修复技术的核心原理及优势
已经有0人回复
-
激光熔覆技术革新法兰端面激光熔覆修复工艺
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有71人回复
-
激光熔覆技术：赋能偏心件内孔再制造的创新突破
已经有0人回复
-
密封仓激光3D打印技术在各行业的应用
已经有0人回复
-
增压泵活柱激光熔覆修复工艺流程详解
已经有0人回复
-
不锈钢螺栓激光熔覆修复加工技术深度剖析
已经有0人回复
-
钢筒激光清洗除锈技术优势及应用场景
已经有0人回复
-
钢厂五辊激光熔覆修复加工的四大优势
已经有0人回复
-
重庆长江师范学院材料工程接收材料类和机械类考生调剂硕士研究生
已经有0人回复
-
重庆长江师范学院材料工程接收材料类考生调剂硕士研究生
已经有0人回复
billiards
至尊木虫 (著名写手)
- 应助: 367 (硕士)
- 金币: 15522.2
- 红花: 21
- 帖子: 1486
- 在线: 1225.7小时
- 虫号: 106459
- 注册: 2005-11-17
- 专业: 机械结构强度学
4楼2014-07-30 05:16:05
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 机械EPI: 4
- 应助: 20282 (院士)
- 金币: 146218
- 红花: 1374
- 帖子: 93091
- 在线: 7694.3小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
2楼2014-07-29 19:02:29
chenxinweimin
木虫 (著名写手)
- 应助: 4 (幼儿园)
- 金币: 1751.7
- 散金: 303
- 红花: 1
- 帖子: 1240
- 在线: 86.2小时
- 虫号: 536916
- 注册: 2008-03-31
- 性别: GG
- 专业: 金属功能材料
3楼2014-07-29 21:38:46
5楼2014-07-30 06:39:32
6楼2014-07-30 08:39:21
yudaoqian88
至尊木虫 (知名作家)
不良人
- 应助: 67 (初中生)
- 金币: 25754
- 散金: 410
- 红花: 34
- 沙发: 15
- 帖子: 7675
- 在线: 966.7小时
- 虫号: 1430329
- 注册: 2011-10-07
- 性别: GG
- 专业: 作物种质资源与遗传育种学
7楼2014-07-30 11:16:16
8楼2014-07-30 11:34:10
yudaoqian88
至尊木虫 (知名作家)
不良人
- 应助: 67 (初中生)
- 金币: 25754
- 散金: 410
- 红花: 34
- 沙发: 15
- 帖子: 7675
- 在线: 966.7小时
- 虫号: 1430329
- 注册: 2011-10-07
- 性别: GG
- 专业: 作物种质资源与遗传育种学
|

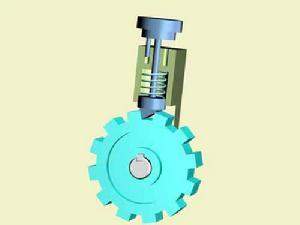

我看到棘轮可以满足这样的效果：就像我传这个照片一样，挤压弹簧产生压力，用有斜面的顶杆顶着下面的带有矩形凹槽的传动齿轮。 1）外力带动齿轮向左转的时候，在弹簧的压力作用下，齿轮不能转动； 2）外力到达一定程度，超出弹簧产生的阻力，再带动齿轮向左转的时候，齿轮就转动，弹簧部分来回伸缩碰撞齿轮，产生咔咔声； 3）当向右转的时候，顶杆平面与齿轮矩形凹槽想回作用，就转不动了。或者说可以带动弹簧部分一起转动； 这个东西的原理是符合我的预期的-----朝一个方向转可以上紧螺母，超过一定阈值，就空转，反向转动就卸掉螺母。 我的问题是，这样的顶杆齿轮搭配手机，[顶杆斜面与齿轮硬碰硬，摩擦厉害，岂不是短期内就要更换新的部件？？ 所以我想知道手动扭矩扳手的工作原理，看看它是如何做到定量上紧螺母的。  t010dabffba5870f62b.jpg |
9楼2014-07-30 11:36:11
孙鲁
铁杆木虫 (著名写手)
火星人要回去了
- 应助: 14 (小学生)
- 金币: 8233.2
- 散金: 227
- 红花: 9
- 帖子: 2368
- 在线: 623小时
- 虫号: 3111983
- 注册: 2014-04-03
- 专业: 橡胶及弹性体
10楼2014-07-30 12:13:13
