[求助]
flac3d建模的问题
|
|

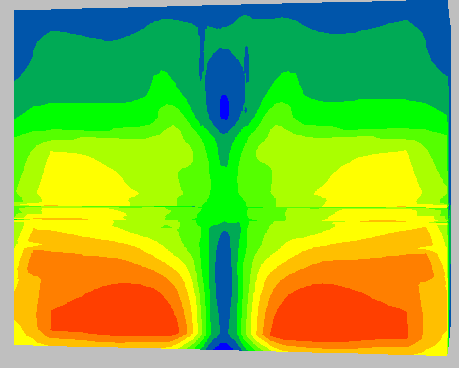

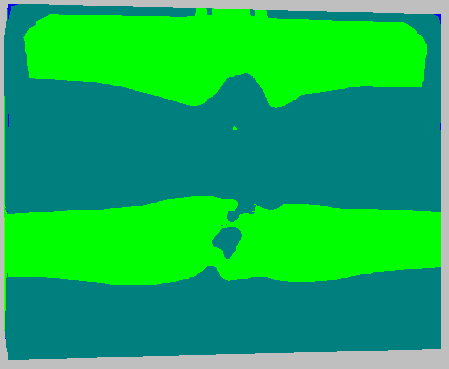

各位大侠帮我看看这个，这个模型初始平衡收敛的很慢，应力云图不均匀，本人水平有限，没有发现什么问题，图1是模型前面的云图，图2是模型后面的云图，这个模型是水平的，但是前后却不一样，是不是有什么问题，请各位大侠指教 ;建模，生成1煤 gen z b p0 0 0 0 p1 2.8 0 0 p2 0 150 0 p3 0 0 6.5 & s 7 20 13 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成2煤 gen z b p0 2.8 0 0 p1 12.8 0 0 p2 2.8 150 0 p3 2.8 0 6.5 & s 10 20 13 ;----------------------------------------------------------- ;建模，生成3煤 gen z b p0 12.8 0 0 p1 122.8 0 0 p2 12.8 150 0 p3 12.8 0 6.5 & s 20 20 13 ra 1.1 1 1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成4泥岩 gen z b p0 0 0 6.5 p1 2.8 0 6.5 p2 0 150 6.5 p3 0 0 11.5 & s 7 20 5 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成5泥岩 gen z b p0 2.8 0 6.5 p1 12.8 0 6.5 p2 2.8 150 6.5 p3 2.8 0 11.5 & s 10 20 5 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成6泥岩 gen z b p0 12.8 0 6.5 p1 122.8 0 6.5 p2 12.8 150 6.5 p3 12.8 0 11.5 & s 20 20 5 ra 1.1 1 1 ;----------------------------------------------------------- ;---------------------------------------------------------- ;建模，生成7中砂岩 gen z b p0 0 0 11.5 p1 2.8 0 11.5 p2 0 150 11.5 p3 0 0 35.5 & s 7 20 12 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成8中砂岩 gen z b p0 2.8 0 11.5 p1 12.8 0 11.5 p2 2.8 150 11.5 p3 2.8 0 35.5 & s 10 20 12 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成9中砂岩 gen z b p0 12.8 0 11.5 p1 122.8 0 11.5 p2 12.8 150 11.5 p3 12.8 0 35.5 & s 20 20 12 ra 1.1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成10泥岩 gen z b p0 0 0 35.5 p1 2.8 0 35.5 p2 0 150 35.5 p3 0 0 42 & s 7 20 2 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成11泥岩 gen z b p0 2.8 0 35.5 p1 12.8 0 35.5 p2 2.8 150 35.5 p3 2.8 0 42 & s 10 20 2 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成12泥岩 gen z b p0 12.8 0 35.5 p1 122.8 0 35.5 p2 12.8 150 35.5 p3 12.8 0 42 & s 20 20 2 ra 1.1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成13粉细砂 gen z b p0 0 0 42 p1 2.8 0 42 p2 0 150 42 p3 0 0 100 & s 7 20 12 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成14粉细砂 gen z b p0 2.8 0 42 p1 12.8 0 42 p2 2.8 150 42 p3 2.8 0 100 & s 10 20 12 ra 1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成15粉细砂 gen z b p0 12.8 0 42 p1 122.8 0 42 p2 12.8 150 42 p3 12.8 0 100 & s 20 20 12 ra 1.1 1 1.1 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成16粉细砂 gen z b p0 0 0 -16 p1 2.8 0 -16 p2 0 150 -16 p3 0 0 0 & s 7 20 12 ra 1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成17粉细砂 gen z b p0 2.8 0 -16 p1 12.8 0 -16 p2 2.8 150 -16 p3 2.8 0 0 & s 10 20 12 ra 1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成18粉细砂 gen z b p0 12.8 0 -16 p1 122.8 0 -16 p2 12.8 150 -16 p3 12.8 0 0 & s 20 20 12 ra 1.1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成19细砂 gen z b p0 0 0 -60 p1 2.8 0 -60 p2 0 150 -60 p3 0 0 -16 & s 7 20 8 ra 1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成20细砂 gen z b p0 2.8 0 -60 p1 12.8 0 -60 p2 2.8 150 -60 p3 2.8 0 -16 & s 10 20 8 ra 1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;建模，生成21细砂 gen z b p0 12.8 0 -60 p1 122.8 0 -60 p2 12.8 150 -60 p3 12.8 0 -16 & s 20 20 8 ra 1.1 1 0.9 ;----------------------------------------------------------- ;----------------------------------------------------------- ;镜像 gen z ref normal 1 0 0 gen z ref normal 0 1 0 ;----------------------------------------------------------------全部模型建立完成 ;----------------------------------------------------------------分组 gro 1煤 ran z 0 6.5 gro 2泥岩 ran z 6.5 11.5 gro 3中砂 ran z 11.5 35.5 gro 4泥岩 ran z 35.5 42 gro 5粉细砂 ran z 42 100 gro -1粉细砂 ran z 0 -16 gro -2细砂 ran z -16 -60 ;gro 6煤 ran x -2.2 2.2 z 0 3.5 ;设置接触面 gen separate 1煤 int 1 wrap 2泥岩 1煤 int 2 wrap -1粉细砂 1煤 interface 1 prop kn 7e9 ks 2e9 c 1e5 f 10 tens 1e5 interface 2 prop kn 3e9 ks 1e9 c 1e5 f 10 tens 1e5 def constant ;1,6煤岩 es1=3.4e9 u1=0.29 k1=es1/(3.0*(1.0-2.0*u1)) g1=es1/(2.0*(1.0+u1)) fr1=20 ;fr1=27 c1=2e6 ;c1=2e6 t1=1e6 dens1=1300 ;2,4泥岩 es2=4.6e9 ;es2=48e9 u2=0.27 k2=es2/(3.0*(1.0-2.0*u2)) g2=es2/(2.0*(1.0+u2)) fr2=25 c2=4e6 ;c2=33e6 t2=1.5e6 ;t2=5e6 dens2=2300 ;5,-1粉细砂岩 es3=11.6e9 u3=0.2 k3=es3/(3.0*(1.0-2.0*u3)) g3=es3/(2.0*(1.0+u3)) fr3=32 c3=8e6 ;c3=30e6 t3=3.9e6 ;t3=4e6 dens3=2560 ;3中砂岩 es4=7.8e9 u4=0.25 k4=es4/(3.0*(1.0-2.0*u4)) g4=es4/(2.0*(1.0+u4)) fr4=27 ;fr4=20 c4=6e6 ;c4=14e6 t4=2.1e6 dens4=2500 ;-2细砂岩 es5=9.5e9 ;es5=4e9 u5=0.2 ;u5=0.4 k5=es5/(3.0*(1.0-2.0*u5)) g5=es5/(2.0*(1.0+u5)) fr5=30 c5=3e6 t5=1.2e6 dens5=2530 end constant ;定义模型材料参数 mo mo pro bulk k1 she g1 fric fr1 coh c1 ten t1 density dens1 ran & gro 1煤 pro bulk k2 she g2 fric fr2 coh c2 ten t2 density dens2 ran & gro 2泥岩 any gro 4泥岩 any pro bulk k3 she g3 fric fr3 coh c3 ten t3 density dens3 ran & gro 5粉细砂 any gro -1粉细砂 any pro bulk k4 she g4 fric fr4 coh c4 ten t4 density dens4 ran & gro 3中砂 pro bulk k5 she g5 fric fr5 coh c5 ten t5 density dens5 ran & gro -2细砂 ;---------------------------------------------------材料属性定义完成 ;---------------------------------------------------施加边界条件 fix x ran x -122.81 -122.79 fix x ran x 122.79 122.81 fix y ran y -150.01 -149.99 fix y ran y 149.99 150.01 fix z ran z -60.01 -59.99 ;------------------------------------------------------边界条件施加完成 ;------------------------------------------------------施加初始应力 set grav 0 0 -10 ini szz -2.57e7 grad 0 0 2.57e4 ini syy -3.46e7 grad 0 0 3.46e4 ini sxx -1.86e7 grad 0 0 1.86e4 app szz -2.313e7 ran z 99.9 100.1 ;---------------------------------------------------------------初始应力施加完成 ;solve sav ini2.sav  图1.png  图2.png |
