[求助] TEM多晶衍射标定求助 已有1人参与

问题:
1.衍射花样图左下角的5 1nm是什么意思?
2.如何标定,确定晶相?是直接用圆环半径的倒数就是晶面间距吗?
附件:
1.日本JEOL公司的JEM-2100(HR)做的TEM.

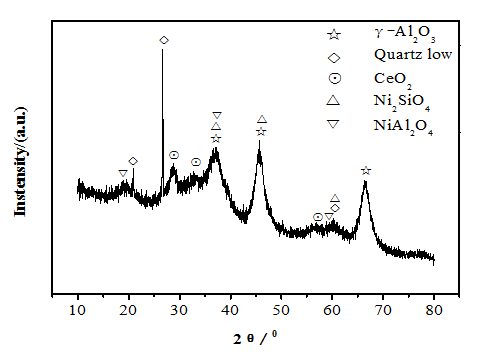

2.给了两张TEM照片,一张衍射花样图,一张形貌照片;还有一张XRD图。
比较急,请大神尽快回帖,谢谢!!TEM多晶衍射标定求助
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1-10.tif
  • 2014-06-06 22:27:43, 10.23 M
  • 附件 2 : 1-9.tif
  • 2014-06-06 22:32:11, 1.14 M

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

复杂的问题简单化,简单的问题复杂化
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
1/nm就是个单位,衍射是在倒异空间,所以是nm的倒数,这也是为啥晶面间距是量出来的这个值取倒数,标定就是挨个半径取倒数对pdf卡片的晶面间距就行了,不过不一定能对上有时候,试试吧先
2楼2014-06-08 18:12:24
