[求助] tecplot画速度云图问题 已有2人参与

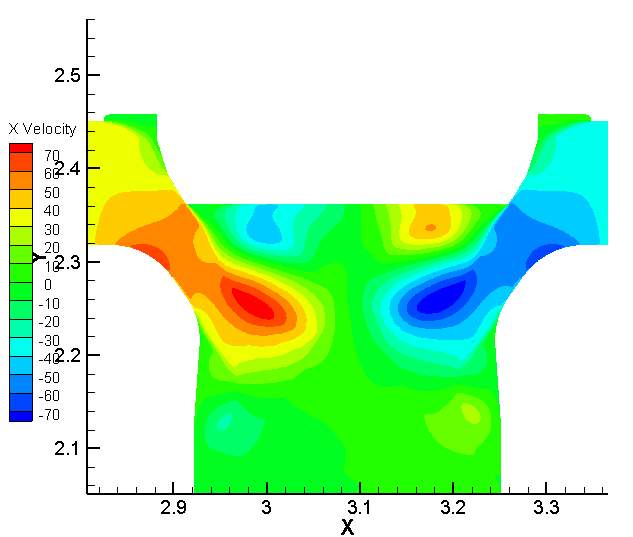

用fluent计算二维阀门流场图,将cas和date文件导入tecplot画图,但画速度云图时选项里面只有x-velocity和y-velocity选项,即只能画出x、y单独方向的速度云图。我需要画速度合成图(velocity)怎么办???另外,怎么分别画总压和静压图,默认的好像只有静压???正在写毕业论文,急求大神指点!!!

tecplot画速度云图问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffei253

禁虫 (初入文坛)

感谢参与,应助指数 +1
本帖内容被屏蔽

2楼2014-05-27 20:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mudiTJU

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
阡陌客0124: 金币+5, ★★★很有帮助 2014-05-27 22:21:41
Anlayze-Calculate Variables-select中可选择Velocity Manitude、动压、全压等等很多数据,选中后点击Calculate,然后就可以再Contour等中看到你计算的量
3楼2014-05-27 22:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阡陌客0124

木虫 (小有名气)

引用回帖:
3楼: Originally posted by mudiTJU at 2014-05-27 22:02:34
Anlayze-Calculate Variables-select中可选择Velocity Manitude、动压、全压等等很多数据,选中后点击Calculate,然后就可以再Contour等中看到你计算的量

非常感谢!已解决了、、、、另外问哈楼主有没有fluent后处理的教程,能不能给我发一份?我现在正在做关于阀门振动的分析,需要提取fluent计算结果中作用力的值,这部分也不太会,求大神帮忙!不胜感激!!!
4楼2014-05-27 22:24:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mudiTJU

金虫 (初入文坛)

引用回帖:
4楼: Originally posted by 阡陌客0124 at 2014-05-27 22:24:49
非常感谢!已解决了、、、、另外问哈楼主有没有fluent后处理的教程,能不能给我发一份?我现在正在做关于阀门振动的分析,需要提取fluent计算结果中作用力的值,这部分也不太会,求大神帮忙!不胜感激!!!...

诶,网上有很多教程,来不及系统的学一遍的话,需要什么就百度什么,我就这么干的

[ 发自小木虫客户端 ]
5楼2014-05-27 22:28:32
