[求助] tecplot 绘制的xy plot曲线出现问题 已有2人参与

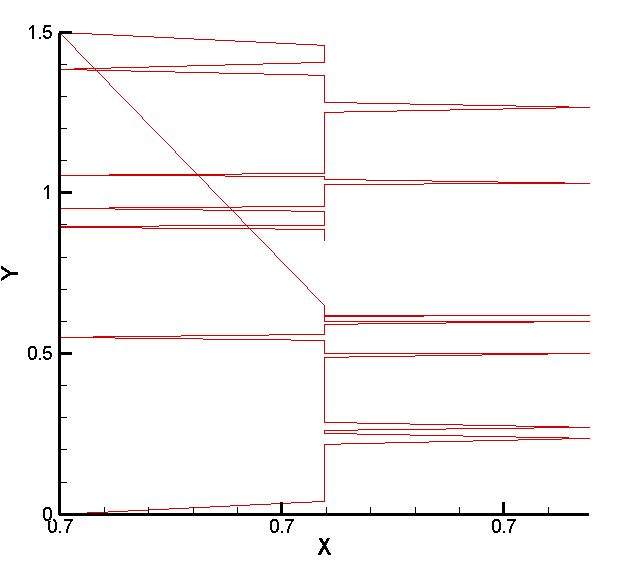

用tecplot绘制fluent中x=700纵截面处的速度曲线,结果纵横坐标都不对,理想的横坐标应该是模型中的x=700截面,即应该是从0至1500,可现在显示的都是700,不知道怎么回事,如何调整x坐标显示的内容呢?急求大神求解!!!

tecplot 绘制的xy plot曲线出现问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)

自己顶一下
2楼2014-03-30 08:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytuym

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
是不是你导出的数据不对,或者看看你在tecplot中x轴显示的zones是否为x=700截面的数据?祝好运。
3楼2014-03-30 10:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)

引用回帖:
3楼: Originally posted by ytuym at 2014-03-30 10:53:38
是不是你导出的数据不对,或者看看你在tecplot中x轴显示的zones是否为x=700截面的数据?祝好运。

显示的zone是x=700的数啊,搞不清楚什么状况,愁啊
4楼2014-03-30 12:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytuym

木虫 (著名写手)

引用回帖:
4楼: Originally posted by YSHCUMT at 2014-03-30 12:42:54
显示的zone是x=700的数啊,搞不清楚什么状况,愁啊...

可以将你的tecplot数据传给我,让我帮你看看嘛?
5楼2014-03-30 13:31:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

827103956

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
YSHCUMT: 金币+10, ★★★★★最佳答案, 谢谢!!! 2014-03-30 15:43:33
x=700的纵截面,当然x不变

[ 发自手机版 http://muchong.com/3g ]
6楼2014-03-30 13:37:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)

内容已删除
7楼2014-03-30 14:38:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)

引用回帖:
6楼: Originally posted by 827103956 at 2014-03-30 13:37:19
x=700的纵截面,当然x不变

在tecplot中我想把x轴设置成fluent模型中的y轴数值,即tecplot中的x轴应该是从0到1500的,不知道该怎么设置。
8楼2014-03-30 14:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

827103956

金虫 (小有名气)

引用回帖:
8楼: Originally posted by YSHCUMT at 2014-03-30 14:40:16
在tecplot中我想把x轴设置成fluent模型中的y轴数值,即tecplot中的x轴应该是从0到1500的,不知道该怎么设置。...

你的情况就是研究研究坐标轴设置就可以了,和理论研究无关
9楼2014-03-30 20:26:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)

引用回帖:
9楼: Originally posted by 827103956 at 2014-03-30 20:26:46
你的情况就是研究研究坐标轴设置就可以了,和理论研究无关...

谢谢,已经解决了。
10楼2014-03-31 12:19:20
