matlab里怎么画两个自变量的二维图
|

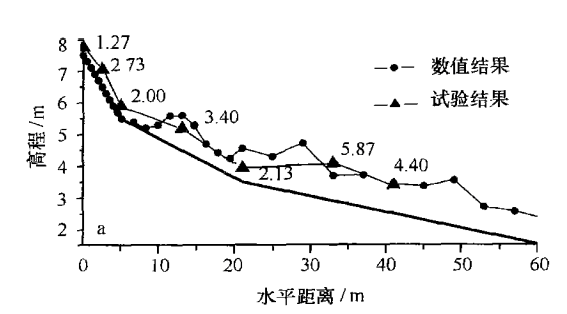

我用软件计算出一个二维海堤表面的波压力，有四列数据，第一列为测点序号，二、三两列数据为海堤堤面测点的水平和高程坐标值(x,y)，第四列数据为对应该坐标值处的波压力值，我想请问一下，怎么在matlab中将这三个变量画在一个二维图上，效果如附件的图中数值模拟的数据所示（先不考虑试验数据那条线）。数据见附件txt文件。 海堤堤面压力分布.gif [ Last edited by wglst on 2013-10-28 at 17:19 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : p_0.25_0.35_0.5_30.txt
2013-10-28 16:36:38, 1.23 K
» 猜你喜欢
大佬帮着分析今年的评审意见？该课题连续申请了三年了，明年要不要换个方向。
已经有11人回复
-
两块石头
已经有10人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有6人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有6人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何改变matlab默认的变量最大数值
已经有3人回复
- 求助，matlab里怎么绘制三向量的三维曲面图？？
已经有24人回复
- 如何用matlab画出这个图
已经有11人回复
- 求助，一自变量二因变量拟合matlab该怎么实现呢？
已经有9人回复
- Matlab画隐函数，ezplot
已经有3人回复
- MATLAB里 无法显示超过 524288 个元素的变量。怎么办？
已经有4人回复
- C# 中怎么将绘制的图形直接保存为emf图形呢
已经有3人回复
- Matlab二维海浪谱的绘制方法
已经有7人回复
- 求助大虫，matlab中仿真问题设置了变量，可改变变量是貌似变量叠加了求解
已经有6人回复
- matlab中二维图作图
已经有8人回复
- 请教向量Q满足高斯分布，用matlab如何表示？
已经有11人回复
- 新人求指教啊 请问怎么从matlab图中提取600组数据
已经有11人回复
- 请教离散系统的相图和Liyapunov指数普时间序列图matlab怎么画
已经有20人回复
- matlab 计算过程中工作空间变量保存及读取 求解决内存不足的方法
已经有5人回复
- 一种简单已用的热加工图画法
已经有22人回复
- 【求助】请各位高手告诉我：这种想法能不能用matlab实现？200金币求助
已经有16人回复
- 【求助】matlab求解非线性方程组，并画图处理。要求y,z是实数解！
已经有18人回复
- 【求助】求助，如何在tecplot中显示二维切面上的等高线图？
已经有10人回复
- 【求助】急问: matlab拟合如何查看拟合变量的误差?
已经有5人回复
- 【求助】 求MAtlab求解程序！！！
已经有20人回复
- 求助：如何matlab画三个变量的隐函数图形？
已经有2人回复
zhangzhiguang
至尊木虫 (文坛精英)
- 应助: 121 (高中生)
- 金币: 53088.8
- 红花: 24
- 沙发: 222
- 帖子: 26519
- 在线: 881.4小时
- 虫号: 492270
- 注册: 2008-01-08
- 性别: GG
- 专业: 基础物理学
【答案】应助回帖
感谢参与，应助指数 +1
|

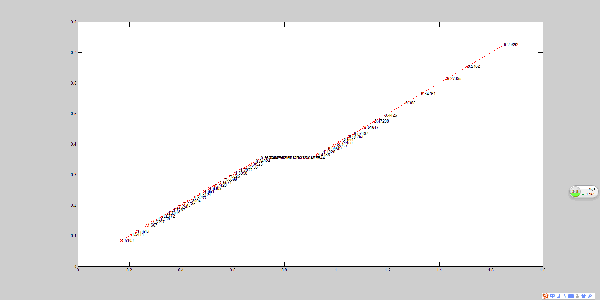

a=第二列' b=第三列' c=第四列' plot(a,b,'-o') hold on for i=1:length(a) text(a(i),b(i),num2str(c(i))) end 你看看是不是你要的效果 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : untitled.jpg
2013-10-28 20:23:12, 39.88 K
2楼2013-10-28 20:23:16
3楼2013-10-29 09:18:37
4楼2013-10-29 09:35:10
