[求助] Matlab二维海浪谱的绘制方法

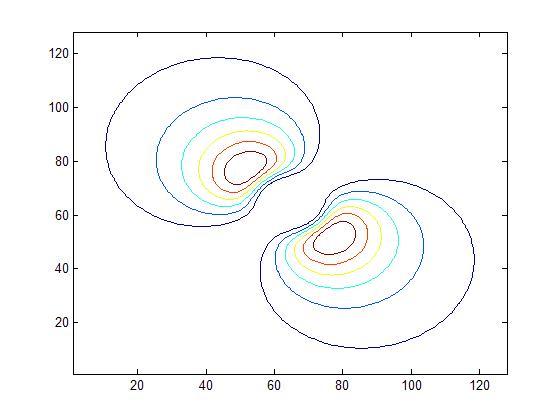

打算用matlab的contour函数绘制等值线图来得到海浪谱图像,以PM谱为例,第一幅图是别人绘制的标准的PM图,第二幅是我自己绘制的。按照计算PM谱的公式会得到对称的两块,就如第二幅图所示。难道PM谱的计算公式不是直接用吗?还需要进一步处理一下?





[ Last edited by 65150095 on 2012-9-25 at 17:03 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baobiao007

木虫 (职业作家)

中国特色

【答案】应助回帖

感谢参与,应助指数 +1
如果是经过二维傅里叶变换而来的,画图的时候要考虑对称性,建议看看二维傅里叶变换的知识点
我同意叔本华的观点,人们投身艺术和科学领域的强烈愿望之一就是逃离痛苦、残酷和枯燥无味的现实生活,逃离自己飘忽不定的七情六欲的桎梏。--爱因斯坦
2楼2012-09-26 08:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

65150095

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by baobiao007 at 2012-09-26 08:59:43
如果是经过二维傅里叶变换而来的,画图的时候要考虑对称性,建议看看二维傅里叶变换的知识点

不是傅里叶变换,是一个经验公式。从图上看确实具有对称性,频谱图的对称性需要进一步处理一下,需要删除一个吗?
3楼2012-09-27 15:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘晓燕8999

新虫 (初入文坛)

您好,那个问一下频谱到极坐标的转换是怎么做的??
4楼2012-11-19 22:02:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzzmyh

新虫 (初入文坛)

【答案】应助回帖

我仿真时也遇到这种情况了,对称现象可能是由于计算分布函数时角度区域选择造成的,如果选为-pi~pi则为对称的两个图,如果选为-pi/2~pi/2结果就与第一幅标准海浪谱图一样了。
5楼2013-07-30 10:51:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tg2010

金虫 (小有名气)

引用回帖:
4楼: Originally posted by 刘晓燕8999 at 2012-11-19 22:02:02
您好,那个问一下频谱到极坐标的转换是怎么做的??

同问。而且二维海浪谱为何不用频谱图?
6楼2014-06-18 20:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

65150095

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by tg2010 at 2014-06-18 20:07:00
同问。而且二维海浪谱为何不用频谱图?...

kx=(-pi/Range_spacing:2*pi/(Range*Range_spacing):pi/Range_spacing-2*pi/(Range*Range_spacing));
ky=(-pi/Azimuth_spacing:2*pi/(Azi*Azimuth_spacing):pi/Azimuth_spacing-2*pi/(Azi*Azimuth_spacing));
由于我处理的是SAR图像,可以很据相关参数来计算方位向和距离向的波数的,这作为横纵坐标波数的输入。之所以不用频率,具体我也不太清楚,SAR图像的海浪谱很多都是用波数的,而且波数和频率之间也是有关系的
7楼2014-06-19 17:32:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_jesse1227

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by 65150095 at 2014-06-19 17:32:35
kx=(-pi/Range_spacing:2*pi/(Range*Range_spacing):pi/Range_spacing-2*pi/(Range*Range_spacing));
ky=(-pi/Azimuth_spacing:2*pi/(Azi*Azimuth_spacing):pi/Azimuth_spacing-2*pi/(Azi*Azimuth_spacing));
由 ...

横纵坐标波数对应的函数值也就是幅度值怎么得到的
8楼2018-03-11 15:00:28
