hanye0517木虫 (小有名气)
|
[求助]
Matlab画隐函数，ezplot
|

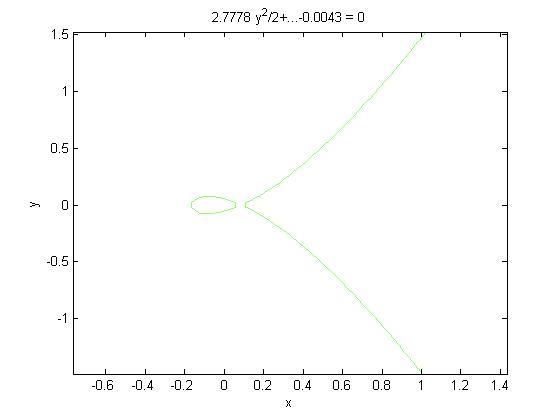

用Matlab画粒子相图，准备用ezplot，当把公式'c_1*omega_k^2/2+c_2*(sin(phi)-phi*cos(phi_s))-H_phi=0'中的参数c_1，c_2,phi_s,H_phi经由计算得出的数值重新写成方程ezplot（‘2.7778*y^2/2+19.5695*(sin(x)-x*cos(-5*2*pi/360))-0.0043’）[直接用这一句就可以]时，可以得到相图. 但是，在直接带入，亦即用下面的程序时，画不出来。请各位指教！ 主要有四个问题： 1、当变量不是x-y而是phi-omega_k时，怎么画图，貌似ezplot只能画xy平面。 2、为什么ezplot内的方程参数为数值时可以画图，经由计算得出参数带入就画不了呢？ 3、我想解这个隐式方程的话，看到有教程说@（x），这是什么意思？ 4、作相图经常要用到隐函数，如何模拟画图，有没有其他的方法呢？ 谢谢 clear clear all T=1;%渡越时间因子 e=1.6*10^-19;%C m0=9.1*10^-31;%kg W0=0.511*10^6*e;%J Wk=1*10^6*e;% 动能 c=2.99792458*10^8; gamma_s=(W0+Wk)/W0; beta_s=sqrt(1-(1/gamma_s)^2); v=c; f=2856*10^6; %Hz lambda=v/f; E0=10*10^6; % V c_1=2*pi/(beta_s^3*gamma_s^3*lambda); c_2=e*E0*T/W0; phi_s=-5*2*pi/360; H_phi=c_2*(sin(-phi_s)-(-phi_s)*cos(phi_s)); phi=(-360:360)*2*pi/360; figure ezplot('c_1*omega_k^2/2+c_2*(sin(phi)-phi*cos(phi_s))-H_phi') |
回复此楼» 猜你喜欢
第一性原理计算方向2026级博士申请 PRB*1，四级484
已经有1人回复
-
求助VISSIM破解版软件
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有175人回复
-
求2026年在台湾举行的物理和材料领域国际学术会议信息
已经有0人回复
-
求国际会议网站
已经有1人回复
-
求取一些关于纳米材料和纳米技术相关的英文PPT。
已经有0人回复
-
【复旦大学】二维材料方向招收2026年博士研究生1名
已经有0人回复
-
北京纳米能源与系统研究所 王中林院士/曹南颖研究员课题组2026级硕/博/博后招生
已经有10人回复
-
荷兰Utrecht University超快太赫兹光谱王海教授课题招收2026 CSC博士生
已经有16人回复
-
反铁磁体中的磁性切换：两种不同的机制已成功可视化
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
请matlab高手看一下这个问题怎样编程才好，附程序代码，谢谢！
已经有9人回复- 如何在Matlab 下同一个坐标轴里画两个函数的图形，其中一个函数变化非常快
已经有5人回复
- 求助 matlab隐函数画图问题
已经有4人回复
- 求助MATLAB隐函数等
已经有7人回复
- 求matlab画一个函数的图
已经有6人回复
- 用matlab绘制含参隐函数的问题
已经有8人回复
- 谁会用matlab编写这个方程？
已经有10人回复
- 如何用Matlab画z关于x和y的函数图？谢谢大家！
已经有8人回复
- 求助matlab隐函数参数拟合
已经有16人回复
- 【求助】求解隐函数
已经有6人回复
- 【求助】最近做机器人运动仿真，希望高手帮我画出它的第3关节运动轨迹！
已经有13人回复
脱皮的洋葱
木虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 3249.4
- 红花: 1
- 帖子: 86
- 在线: 115.3小时
- 虫号: 2196150
- 注册: 2012-12-19
- 性别: GG
- 专业: 电子学与信息系统
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hanye0517: 金币+10, ★★★★★最佳答案 2013-02-08 15:12:02
csgt0: 金币+2, 谢谢 2013-02-16 09:19:12
感谢参与，应助指数 +1
hanye0517: 金币+10, ★★★★★最佳答案 2013-02-08 15:12:02
csgt0: 金币+2, 谢谢 2013-02-16 09:19:12
|
1，虽然 matlab Error 里说 “c_1*omega_k^2/2+c_2*(sin(phi)-phi*cos(phi_s))-H_phi cannot be plotted in the xy-plane.” 这并不是楼主理解的那个意思。。xy 平面其实就是说二维平面， x 轴可以表示 phi 值，y 轴可以表示 omega_k 值。。。 2，这个问题我想是不是 ezplot 里单引号下的函数变成了字符串 所以无法识别字母所代表的数值 3，fun = @(x)x^2+2 是定义一个自变量为 x 的函数，以后再调用时可以直接用名字 fun 来调用 x^2+2 4，隐函数画图还有其他方法的 比如利用 contour 函数 5，楼主给出了 phi 值的变化范围，但为给出 omega_k 的取值范围，是无法画图的。。。。 |
2楼2013-02-08 01:20:57
hanye0517
木虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 1700.7
- 散金: 98
- 红花: 17
- 帖子: 144
- 在线: 116.8小时
- 虫号: 1253805
- 注册: 2011-04-02
- 性别: GG
- 专业: 核物理
3楼2013-02-08 15:11:47
脱皮的洋葱
木虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 3249.4
- 红花: 1
- 帖子: 86
- 在线: 115.3小时
- 虫号: 2196150
- 注册: 2012-12-19
- 性别: GG
- 专业: 电子学与信息系统
4楼2013-02-08 16:23:39
