应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » ~~~求指教~~~tecplot中速度矢量图的问题~~~~~
101/1返回列表
查看: 6416  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

imaple

木虫 (小有名气)

[求助] ~~~求指教~~~tecplot中速度矢量图的问题~~~~~ 已有1人参与

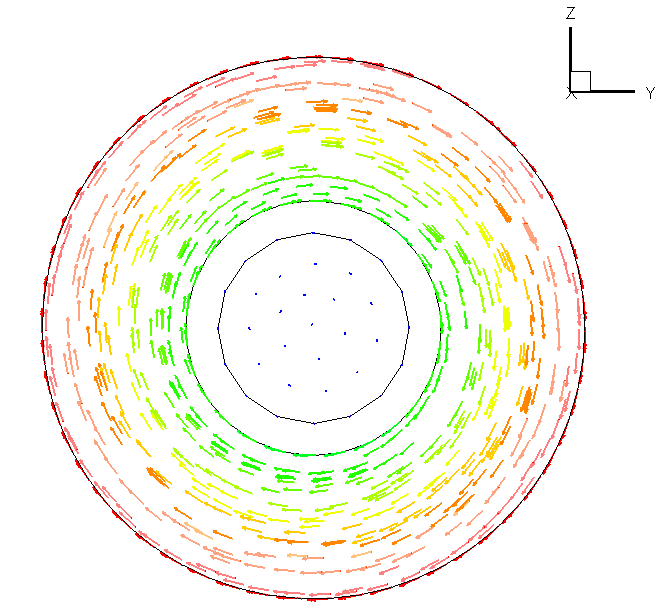

刚入手tecplot，请问诸位前辈，如何让tecplot的速度矢量图的颜色按照速度大小来显示呢？（图1的颜色是按压力的）

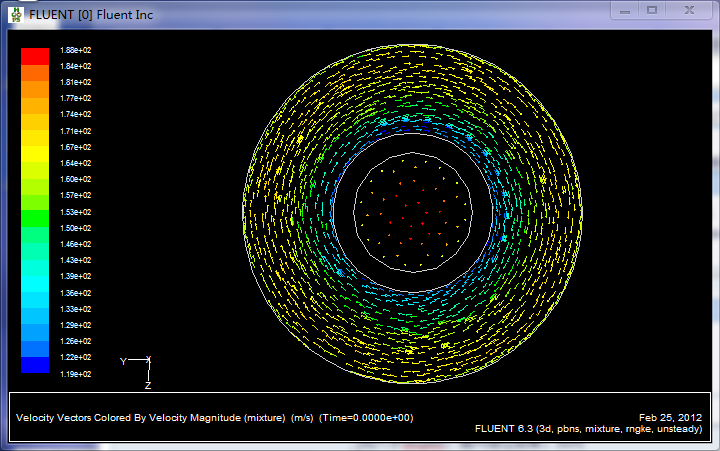

在fluent中很容易做到，并且标尺也有显示（如图2），但是在tecplot中，只找到按压力啊密度啊湍流动能啊之类的，没发现速度这一项啊，并且也不知道如何显示出标尺？

图1



图2
回复此楼

» 收录本帖的淘帖专辑推荐

tecplot后处理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-26 03:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
xiegangmai(金币+1): 谢谢参与！ 2012-02-26 20:45:54
显示标尺好像是landry里面设定的。。。我忘记了
赞一下 回复此楼
我要奋斗到底
2楼2012-02-26 07:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zaing

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
imaple(金币+1): ★★★很有帮助 谢谢哈~！ 2012-02-28 15:53:38
xiegangmai(金币+1): 谢谢参与！ 2012-02-28 23:01:05

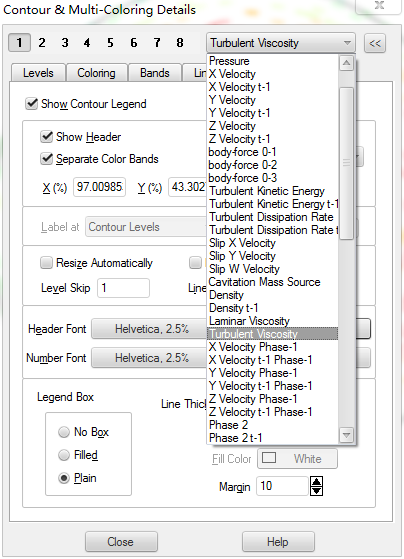

标尺点云图那个按钮，legend选项卡，点show legend
赞一下 回复此楼
3楼2012-02-28 13:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imaple

木虫 (小有名气)
引用回帖:
3楼: Originally posted by zaing at 2012-02-28 13:27:48:
标尺点云图那个按钮，legend选项卡，点show legend

ok搞定标尺了~
请问如何让tecplot的速度矢量图的颜色按照速度大小来显示呢？为什么只有xyz的分速度而没有合速度呢。。。
赞一下 回复此楼
4楼2012-02-28 15:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imaple

木虫 (小有名气)
引用回帖:
楼: Originally posted by 5超7 at 2012-02-26 07:45:48:
显示标尺好像是landry里面设定的。。。我忘记了

谢谢~找到了~
回复此楼
5楼2012-02-28 15:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zaing

银虫 (小有名气)

【答案】应助回帖

xiegangmai(金币+1): 谢谢指导！ 2012-02-28 23:01:26
这个不太清楚，是不是你输出时没有选中velocity magnitude
赞一下 回复此楼
6楼2012-02-28 21:20:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wzy14582

银虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-07-16 23:46:57
合速度可以通过data->alter->specify equations来计算得到
赞一下 回复此楼
7楼2012-07-16 16:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingyee007

金虫 (小有名气)
请问楼主解决问题了吗？？按速度显示矢量图 求指教
赞一下 回复此楼
8楼2013-06-20 15:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao123lin5

新虫 (小有名气)
两年过去了 楼主对这类型的问题应该很精通了吧   想问一下楼主  切向速度  轴向速度  径向速度 怎么 用方程来表示？
赞一下(1人) 回复此楼
努力学好每个要学好的软件
9楼2014-04-13 14:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

司徒元风

银虫 (小有名气)

【答案】应助回帖

想问楼主有没有画矢量图的教程呢
赞一下 回复此楼
10楼2015-07-06 21:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 imaple 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0703化学调剂 +4 妮妮ninicgb 2026-03-15 7/350 2026-03-16 09:43 by 闲人终南山
[考研] 304求调剂 +4 素年祭语 2026-03-15 4/200 2026-03-16 09:42 by 闲人终南山
[考研] 化学调剂0703 +7 啊我我的 2026-03-11 7/350 2026-03-15 23:03 by 凌千颂111
[考博] 欢迎申博同学联系 +3 天道酬勤2026686 2026-03-10 7/350 2026-03-15 19:03 by 天道酬勤2026686
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 085601材料工程315分求调剂 +3 yang_0104 2026-03-15 3/150 2026-03-15 10:58 by peike
[考研] 080500，材料学硕302分求调剂学校 +4 初识可乐 2026-03-14 5/250 2026-03-14 21:08 by peike
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 5/250 2026-03-14 16:30 by JourneyLucky
[考研] 085600求调剂 +3 a邵星池 2026-03-09 3/150 2026-03-14 01:32 by JourneyLucky
[考研] 考研材料与化工，求调剂 +8 戏精丹丹丹 2026-03-09 8/400 2026-03-14 01:14 by JourneyLucky
[考研] 265求调剂 +9 小木虫085600 2026-03-09 12/600 2026-03-14 01:11 by JourneyLucky
[考研] 311求调剂 +5 牛乳糖的卡卡 2026-03-10 5/250 2026-03-14 00:05 by JourneyLucky
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 308求调剂 +5 是Lupa啊 2026-03-11 5/250 2026-03-13 22:13 by JourneyLucky
[考研] 274求调剂 +3 S.H1 2026-03-12 3/150 2026-03-13 15:15 by JourneyLucky
[考研] 308求调剂 +3 是Lupa啊 2026-03-12 3/150 2026-03-13 14:30 by 求调剂zz
[考研] 0856化工原理 +6 z2839474511 2026-03-10 6/300 2026-03-13 10:41 by houyaoxu
[基金申请] 提交后的基金本子，已让学校撤回了，可否换口子提交 +3 dut_pfx 2026-03-10 3/150 2026-03-11 08:38 by kudofaye
[考研] 收调剂 +7 调剂的考研学生 2026-03-10 7/350 2026-03-10 17:57 by 麦茶汤圆
信息提示
关闭
请填处理意见
关闭
