小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 求助关于tecplot里面的extract功能！
151/2返回列表12下一页
查看: 5155  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tjushang

捐助贵宾 (正式写手)

[求助] 求助关于tecplot里面的extract功能！ 已有1人参与

我们都知道在Data->Extract->Points from Polyline可以创建一条直线，并且输出这条直线上指定数目的点上的数据。但是，这条直线的端点貌似只能用鼠标点选，虽然点选是右下角会显示该点的坐标，但我想要精细选取坐标点，因为我的模型长宽比比较大，要创建的直线很长，用鼠标点选无法获取精确的结果！请问有人知道该怎么办吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
1楼 2013-12-10 20:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zjzy2012

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by tjushang at 2014-11-20 21:21:35
请把你宏的语句发上来看看...

谢谢！

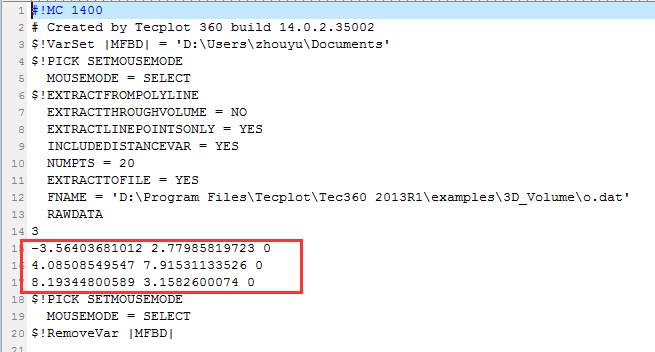

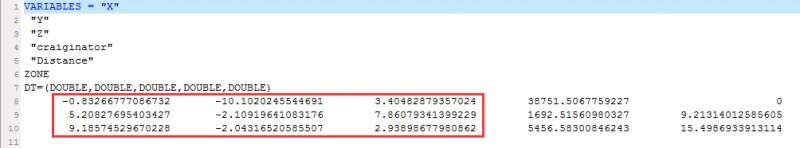

这是我提取软件自带三维图形例子中的结果，图1是.mcr文件，图2是相对应的.dat文件。我提取了三个点，理论上这两个文件中三个点的XYZ坐标应该是一致的吧？但是却相差很大，我试过改.mcr中的Z值，结果也会变化，但是这两个文件中的“坐标值”依然对不上，请问.mcr文件中的数据时坐标值吗，它和.dat文件中的XYZ之间存在怎样的关系呢？
求助关于tecplot里面的extract功能！
图1


求助关于tecplot里面的extract功能！-1
图2
赞一下(2人) 回复此楼
10楼2014-11-21 09:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
引用回帖:
3楼: Originally posted by coolwolf5085 at 2013-12-11 14:15:30
分享下经验可以吗，我知道可以在marco中修改一些数据

开始录制宏，然后用鼠标执行创建直线的操作，完成录制宏。打开宏，找到对应的数据例如坐标值，修改成你要的坐标。然后在tecplot里面执行即可。
赞一下(1人) 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
4楼2013-12-11 20:23:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 于乐子哈哈 at 2014-05-01 14:31:42
请问如果是在不规则直线上提取坐标该怎么做？...

请问前辈，你的问题解决了吗？
赞一下(1人) 回复此楼
7楼2014-09-04 15:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tjushang

捐助贵宾 (正式写手)
已解决……
回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
2楼2013-12-10 22:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolwolf5085

新虫 (小有名气)
分享下经验可以吗，我知道可以在marco中修改一些数据
赞一下 回复此楼
3楼2013-12-11 14:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolwolf5085

新虫 (小有名气)
引用回帖:
4楼: Originally posted by tjushang at 2013-12-11 20:23:24
开始录制宏，然后用鼠标执行创建直线的操作，完成录制宏。打开宏，找到对应的数据例如坐标值，修改成你要的坐标。然后在tecplot里面执行即可。...

恩，谢谢分享经验。
回复此楼
5楼2013-12-12 08:49:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于乐子哈哈

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tjushang at 2013-12-11 20:23:24
开始录制宏，然后用鼠标执行创建直线的操作，完成录制宏。打开宏，找到对应的数据例如坐标值，修改成你要的坐标。然后在tecplot里面执行即可。...

请问如果是在不规则直线上提取坐标该怎么做？
赞一下 回复此楼
6楼2014-05-01 14:31:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzy2012

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tjushang at 2013-12-11 20:23:24
开始录制宏，然后用鼠标执行创建直线的操作，完成录制宏。打开宏，找到对应的数据例如坐标值，修改成你要的坐标。然后在tecplot里面执行即可。...

你好！按照这种方法，我录制宏以后，打开宏找到对应的数据（坐标值）只有“X Y”没有Z值。我试过三维图形，录制宏，用鼠标点选extract数据，宏里面的点也是只有X Y值，请问这是为什么呢？请大神指点一下！谢谢！
赞一下 回复此楼
8楼2014-11-20 19:54:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
引用回帖:
8楼: Originally posted by zjzy2012 at 2014-11-20 19:54:05
你好！按照这种方法，我录制宏以后，打开宏找到对应的数据（坐标值）只有“X Y”没有Z值。我试过三维图形，录制宏，用鼠标点选extract数据，宏里面的点也是只有X Y值，请问这是为什么呢？请大神指点一下！谢谢！...

请把你宏的语句发上来看看
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
9楼2014-11-20 21:21:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
