关于画网格的问题
|
|

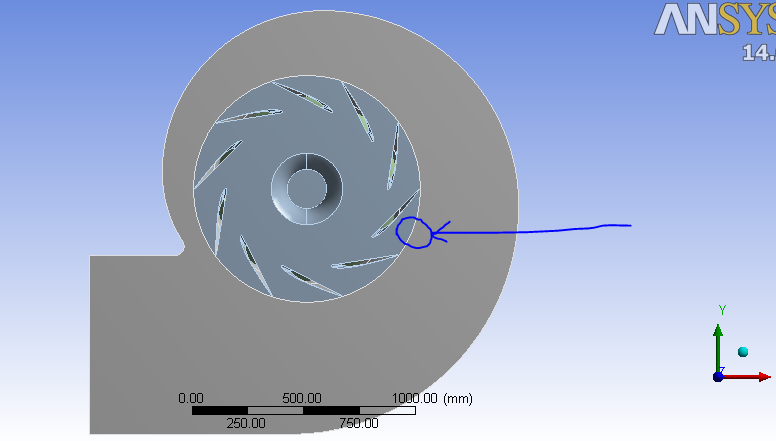

小弟在做风机的流场模拟，模型用proe画的，在尝试过各种文件类型之后发现叶轮和蜗壳之间始终存在缝隙，本来应该是直径相同的两个圆，一开始以为是显示的问题，后来在流畅结果出来之后，发现仍然那里是断开的地方。 我用的是workbench自带的mesh画的，在尝试加密网格之后发现结果有所改善，但是问题仍然存在，始终消除不掉，请问是不是我的网格有问题，什么工具划分圆柱的网格比较好呢？  1.PNG  2.PNG |
