[求助] 求助薄膜截面SEM图的分析 已有1人参与

我是用溶胶凝胶法制备KNN薄膜的,一共涂了12层,截面扫描图发现薄膜层与层之间有好大的空隙,求高手分析一下原因   谢谢

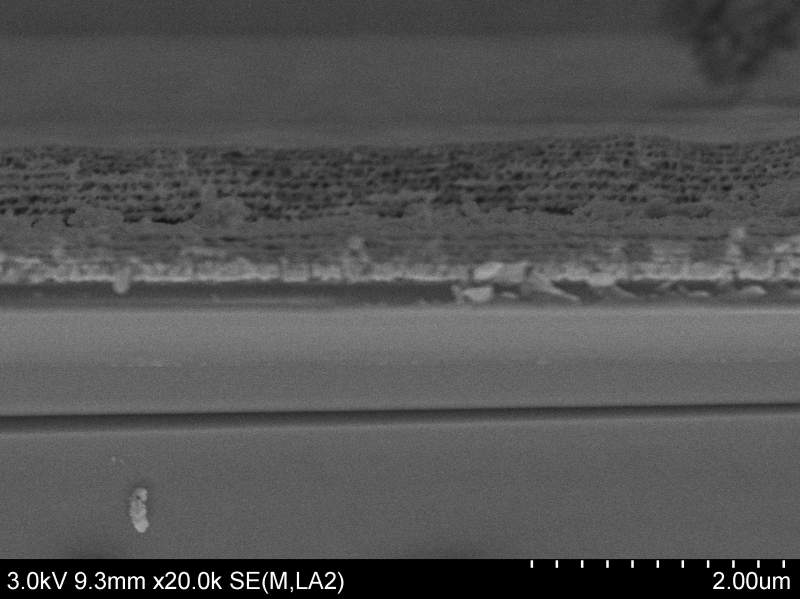

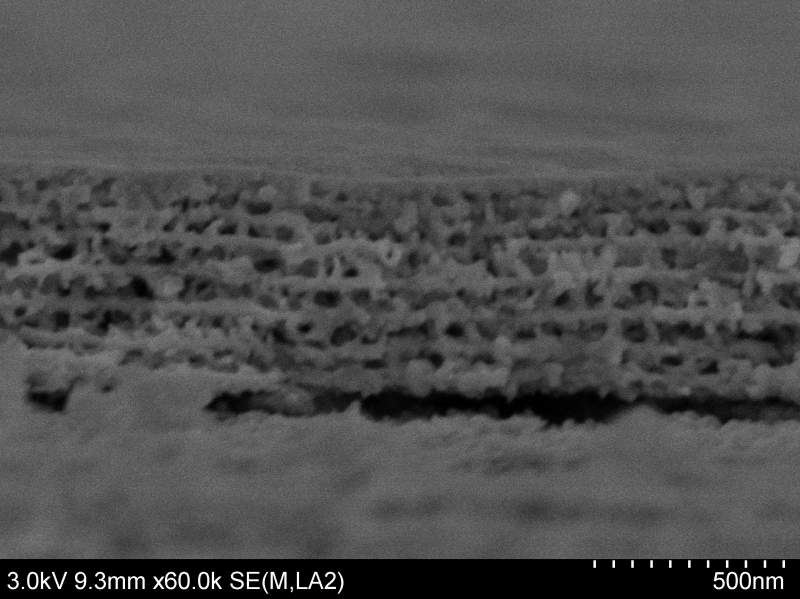

下面的两张图是同一个样品,不同的放大倍数

求助薄膜截面SEM图的分析


求助薄膜截面SEM图的分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

即使是伪科研,也要装得像模像样!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
这估计是各个薄膜层与层之间的干燥不同步,并且层与层之间还充满了溶剂挥发后却被封闭而排不出去的气体,从而导致层间各处充满了大量的气泡和空洞。
2楼2014-04-16 20:59:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小2木木

金虫 (小有名气)

引用回帖:
2楼: Originally posted by peterflyer at 2014-04-16 20:59:48
这估计是各个薄膜层与层之间的干燥不同步,并且层与层之间还充满了溶剂挥发后却被封闭而排不出去的气体,从而导致层间各处充满了大量的气泡和空洞。

就是说热分解温度太低了吗
即使是伪科研,也要装得像模像样!
3楼2014-04-17 08:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Wx无华

金虫 (小有名气)

能问一下这个截面的SEM 是如何做的吗? 这个基底是什么啊?
学习是一种信仰
4楼2014-06-27 17:15:13
