[求助] 有没有大神能帮忙分析一下这个断面形貌啊 已有4人参与

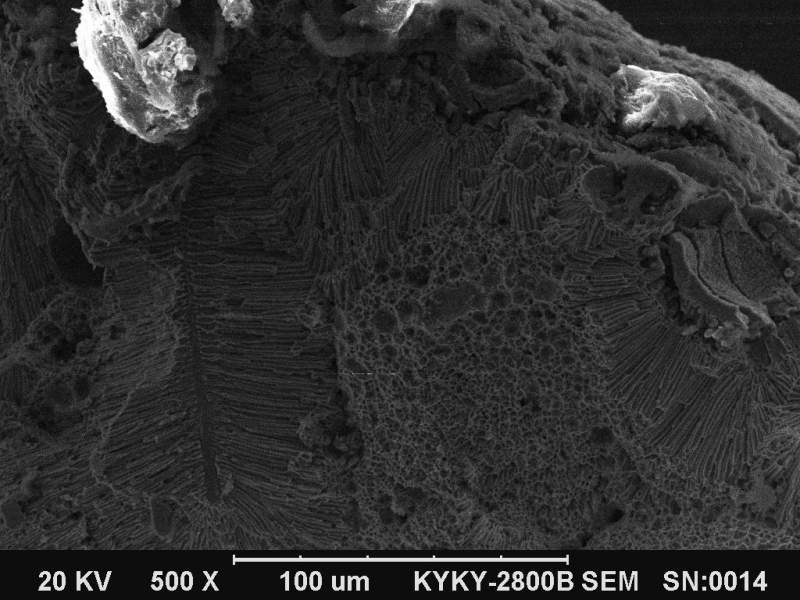

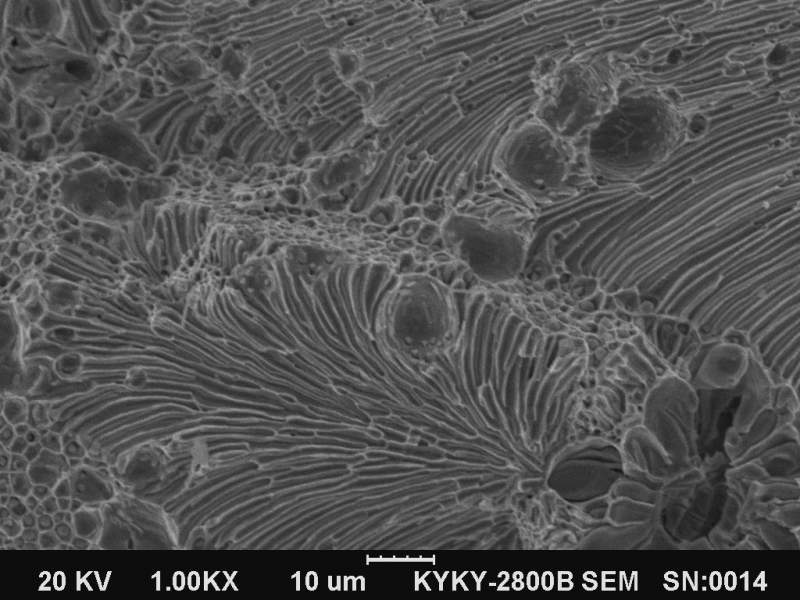

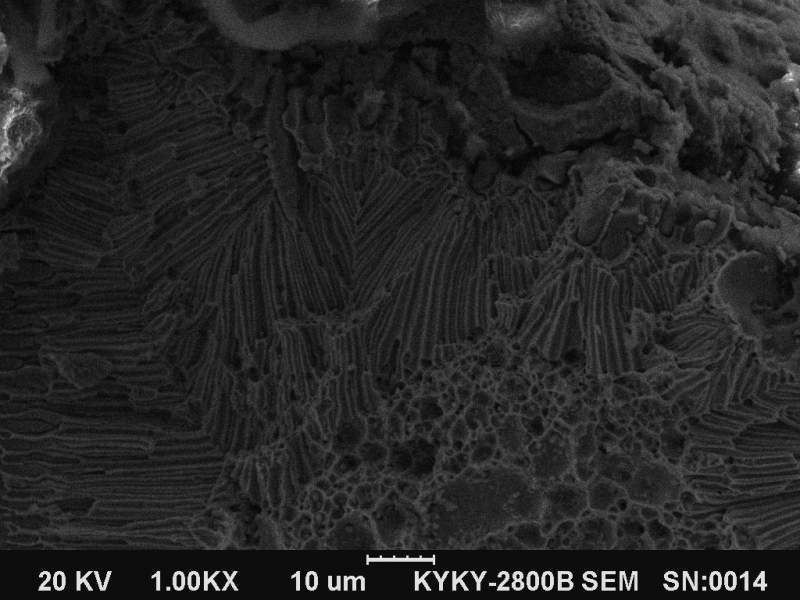

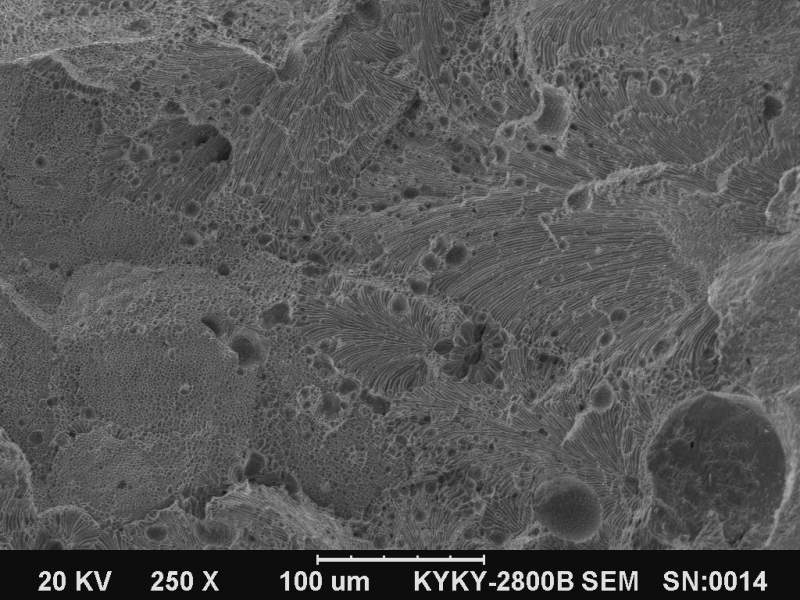

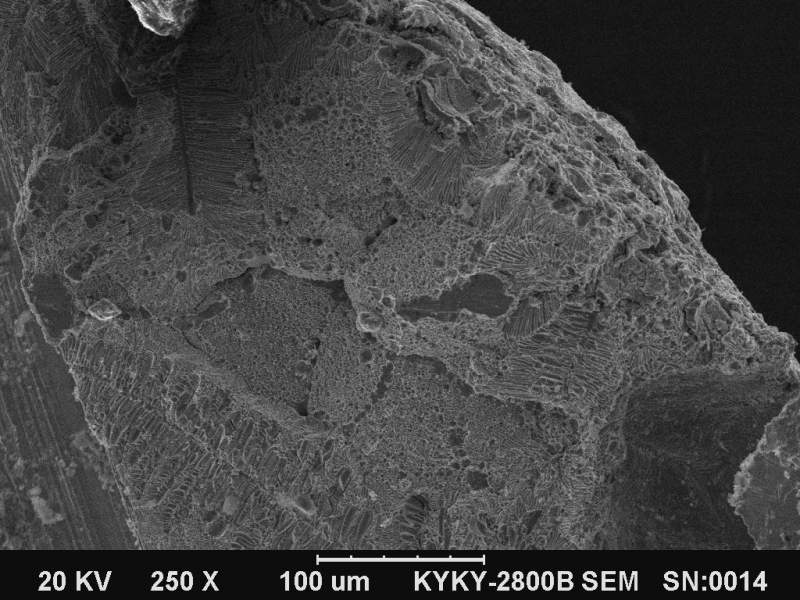

两组图片，分别为250X,500X,1000X，不太明白细密条纹状的形貌怎么描述（专业词汇）？算晶粒？还是拉伸作用出现的？能帮忙分析一下形成原因么。谢谢各位大神了！！！！！
有没有大神能帮忙分析一下这个断面形貌啊


有没有大神能帮忙分析一下这个断面形貌啊-1


有没有大神能帮忙分析一下这个断面形貌啊-2


有没有大神能帮忙分析一下这个断面形貌啊-3


有没有大神能帮忙分析一下这个断面形貌啊-4


有没有大神能帮忙分析一下这个断面形貌啊-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-05 09:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueyajun

金虫 (小有名气)

小学生

【答案】应助回帖

感谢参与，应助指数 +1
线状条纹为解理特征。倍数放大后应该可以清晰显示。
赞一下 回复此楼
好的
2楼2014-03-05 10:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郁紫苏

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这是河流花样，是解理断裂，是一种穿晶断裂
赞一下 回复此楼
3楼2014-03-05 11:34:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天_天翔

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 郁紫苏 at 2014-03-05 11:34:32
这是河流花样，是解理断裂，是一种穿晶断裂

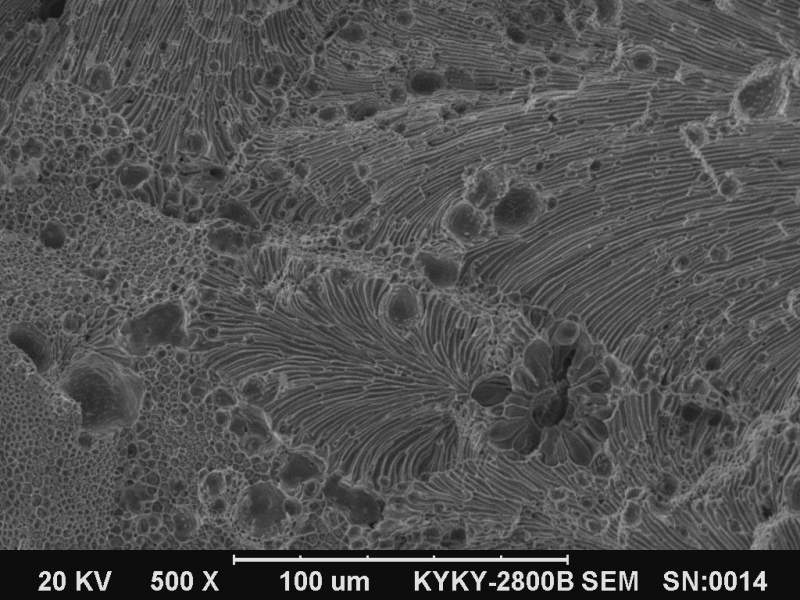

第四幅图，左下角的树枝状痕迹是树枝晶么？和它上方的解理断裂花样是一样的吗？他们的形成原因有什么不同呢？且您说的解理断裂并没有合并趋势啊，怎么解释
赞一下 回复此楼
向着真理和知识前进
4楼2014-03-05 14:27:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郁紫苏

银虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 天天_天翔 at 2014-03-05 14:27:35
第四幅图，左下角的树枝状痕迹是树枝晶么？和它上方的解理断裂花样是一样的吗？他们的形成原因有什么不同呢？且您说的解理断裂并没有合并趋势啊，怎么解释...

这里面有河流花样和韧窝，所以不完全是解理断裂，照片没有完整断口的，看你这照片，好像韧窝是在断口的中间吧！没看到你说的树枝状痕迹啊，你这没有腐蚀的试样怎么会看到树枝晶呢
赞一下 回复此楼
5楼2014-03-05 14:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天_天翔

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by 郁紫苏 at 2014-03-05 14:39:50
这里面有河流花样和韧窝，所以不完全是解理断裂，照片没有完整断口的，看你这照片，好像韧窝是在断口的中间吧！没看到你说的树枝状痕迹啊，你这没有腐蚀的试样怎么会看到树枝晶呢...

由于技术所限，样品完整断口形貌是没有的。有半面被破坏了。只有照出来的这一部分是有研究价值的。不好意思也是不太懂。那扫描电镜下观察样品的晶粒也是需要腐蚀的是么？像金相一样，抛光腐蚀？样品经过了高温作用有一个再结晶过程。现在看到的这部分解理断裂花样与它受热的这个过程有关么？还是纯粹属于制造断面时外力作用形成的痕迹？麻烦您了
赞一下 回复此楼
向着真理和知识前进
6楼2014-03-05 19:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郁紫苏

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 天天_天翔 at 2014-03-05 19:24:48
由于技术所限，样品完整断口形貌是没有的。有半面被破坏了。只有照出来的这一部分是有研究价值的。不好意思也是不太懂。那扫描电镜下观察样品的晶粒也是需要腐蚀的是么？像金相一样，抛光腐蚀？样品经过了高温作用 ...

要观察晶粒肯定要经过腐蚀啦，只看断口不需要腐蚀，韧窝的话是塑性断裂，韧窝里面有夹杂，河流花样的是脆性断裂，你这个如果是外面一圈是脆性断裂，心部是塑性断裂，我想问一下你这是在室温下做的还是？
赞一下 回复此楼
7楼2014-03-06 15:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天_天翔

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 郁紫苏 at 2014-03-06 15:47:26
要观察晶粒肯定要经过腐蚀啦，只看断口不需要腐蚀，韧窝的话是塑性断裂，韧窝里面有夹杂，河流花样的是脆性断裂，你这个如果是外面一圈是脆性断裂，心部是塑性断裂，我想问一下你这是在室温下做的还是？...

这是铜啊，脆性断裂的可能···不太大吧。河流花样有没有可能是由于有气孔，在断面处理的时候外力作用下产生的？
赞一下 回复此楼
向着真理和知识前进
8楼2014-03-06 16:42:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
韧窝断裂和解理断裂的复合断裂。
赞一下 回复此楼
9楼2014-03-07 00:14:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天天_天翔

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
9楼: Originally posted by peterflyer at 2014-03-07 00:14:14
韧窝断裂和解理断裂的复合断裂。

韧性断裂和脆性断裂可以同时出现么？复合断裂出现的前提呢？
赞一下 回复此楼
向着真理和知识前进
10楼2014-03-07 14:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
