[求助] ansys lsdyna中梁单元怎么划分网格？ 已有1人参与

在ansys lsdyna中梁单元怎么划分网格？我总是画不成功，梁单元有自己的要求吗  画网格？  用的beam161号单元
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-05 23:22:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
弹簧单元在划分网格的时候是不是也有自己的要求？
赞一下 回复此楼
2楼2014-03-05 23:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
梁单元应该是对线段划分网格，很简单的。你是如何划分的？出现什么错误信息？
弹簧单元应该是通过连接两个节点来定义的，不是对实体划分得到的。
赞一下 回复此楼
3楼2014-03-06 08:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by htbbzzg at 2014-03-06 08:41:15
梁单元应该是对线段划分网格，很简单的。你是如何划分的？出现什么错误信息？
弹簧单元应该是通过连接两个节点来定义的，不是对实体划分得到的。

ansys lsdyna中梁单元怎么划分网格？
我在这里给你发吧，我是建立这样一个模型，中间空心圆柱我设置为刚体，弹簧结构的体设置为弹性体，都是选用的solid164号单元，刚体和弹性体之间采用固连接触连接在一起的，在刚体上施加位移约束和旋转角速度的载荷，刚体带动弹性体转动，可以运动，但是弹簧结构的部件上会受到很大的应力，如图，可以达到几百MPa了ansys lsdyna中梁单元怎么划分网格？-1
而且弹簧结构的运动也不是顺滑的旋转过去的，附件是输出动画，源文件和生成的K文件，您帮我看看问题吧，谢谢了
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : tcn1.avi
    • 2014-03-06 10:51:53, 3.7 M
  • 附件 2 : tcn1.db
    • 2014-03-06 10:57:23, 5.81 M
  • 附件 3 : tcn1.k
    • 2014-03-06 10:57:24, 205.31 K
4楼2014-03-06 10:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by htbbzzg at 2014-03-06 08:41:15
梁单元应该是对线段划分网格，很简单的。你是如何划分的？出现什么错误信息？
弹簧单元应该是通过连接两个节点来定义的，不是对实体划分得到的。

ansys lsdyna中梁单元怎么划分网格？-2

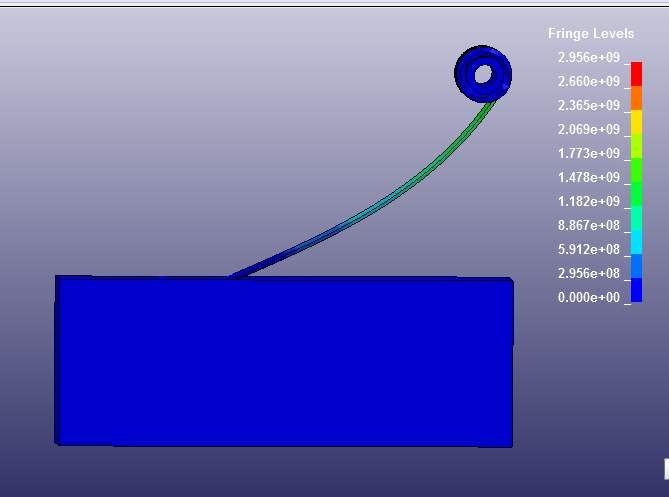

这是上面的模型在加了土壤之后的运作过程，发现杆件根本无法穿透土壤，应力能达到2000多MPa，更是无法想象的
附件里是生成的K文件和输出动画，请帮忙看下，谢谢
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : tcn1.k
    • 2014-03-06 11:07:14, 592.28 K
  • 附件 2 : tcn1.avi
    • 2014-03-06 11:08:44, 3.99 M
5楼2014-03-06 11:09:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by htbbzzg at 2014-03-06 08:41:15
梁单元应该是对线段划分网格，很简单的。你是如何划分的？出现什么错误信息？
弹簧单元应该是通过连接两个节点来定义的，不是对实体划分得到的。

你有梁单元划分网格的例子或者方法吗？  我按照网上的方法划分没成功呢，就只是线划分了，体上并没有网格画出来，只是一些线框，这是什么情况
赞一下 回复此楼
6楼2014-03-06 23:05:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
对体积 (Volumes) 不能划分梁单元，应该划分实体单元 (solid 单元)。
赞一下 回复此楼
7楼2014-03-07 16:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by htbbzzg at 2014-03-07 16:07:34
对体积 (Volumes) 不能划分梁单元，应该划分实体单元 (solid 单元)。

我前面说的问题可以帮我解决下吗？
赞一下 回复此楼
8楼2014-03-09 14:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
"杆件根本无法穿透土壤，应力能达到2000多MPa"：是杆的应力还是土壤的应力那么大？
一个可能是材料属性的定义有问题，如果你想让杆件穿透土壤，应该在土壤的材料属性中设置破坏的属性;
另一个可能是接触设置有问题，要让杆件穿透土壤，而这之间应该设置为侵蚀型 (Eroding) 的。
赞一下 回复此楼
9楼2014-03-09 17:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by htbbzzg at 2014-03-09 17:42:12
"杆件根本无法穿透土壤，应力能达到2000多MPa"：是杆的应力还是土壤的应力那么大？
一个可能是材料属性的定义有问题，如果你想让杆件穿透土壤，应该在土壤的材料属性中设置破坏的属性;
另一个可能是接触 ...

是杆受到的应力那么大    杆件和土壤之间设置的就是面面侵蚀接触，我之前用其他的可以穿透土壤，但这个 杆件会变弯  穿不进去土壤，而且土壤受到的应力很小 不知道怎么回事
