[求助] ansys lsdyna中梁单元怎么划分网格? 已有1人参与

在ansys lsdyna中梁单元怎么划分网格?我总是画不成功,梁单元有自己的要求吗  画网格?  用的beam161号单元
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

对体积 (Volumes) 不能划分梁单元,应该划分实体单元 (solid 单元)。
7楼2014-03-07 16:07:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 20 个回答

yuxiaolan

铜虫 (初入文坛)

弹簧单元在划分网格的时候是不是也有自己的要求?
2楼2014-03-05 23:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
梁单元应该是对线段划分网格,很简单的。你是如何划分的?出现什么错误信息?
弹簧单元应该是通过连接两个节点来定义的,不是对实体划分得到的。
3楼2014-03-06 08:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by htbbzzg at 2014-03-06 08:41:15
梁单元应该是对线段划分网格,很简单的。你是如何划分的?出现什么错误信息?
弹簧单元应该是通过连接两个节点来定义的,不是对实体划分得到的。

ansys lsdyna中梁单元怎么划分网格?

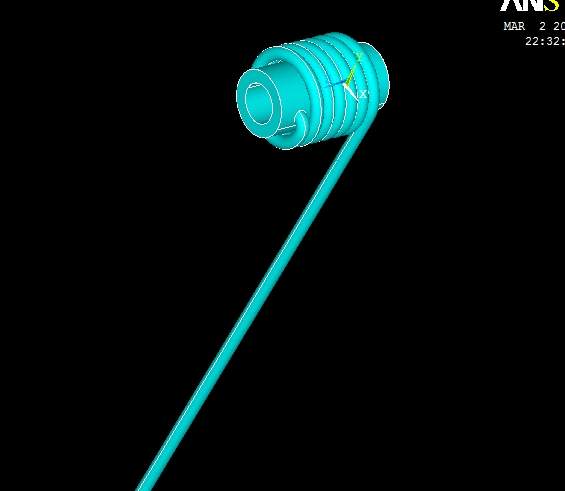

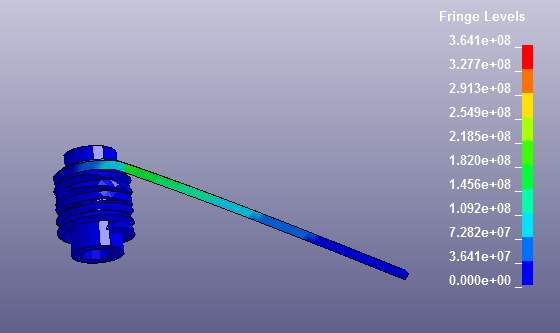

我在这里给你发吧,我是建立这样一个模型,中间空心圆柱我设置为刚体,弹簧结构的体设置为弹性体,都是选用的solid164号单元,刚体和弹性体之间采用固连接触连接在一起的,在刚体上施加位移约束和旋转角速度的载荷,刚体带动弹性体转动,可以运动,但是弹簧结构的部件上会受到很大的应力,如图,可以达到几百MPa了ansys lsdyna中梁单元怎么划分网格?-1
而且弹簧结构的运动也不是顺滑的旋转过去的,附件是输出动画,源文件和生成的K文件,您帮我看看问题吧,谢谢了

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : tcn1.avi
  • 2014-03-06 10:51:53, 3.7 M
  • 附件 2 : tcn1.db
  • 2014-03-06 10:57:23, 5.81 M
  • 附件 3 : tcn1.k
  • 2014-03-06 10:57:24, 205.31 K
4楼2014-03-06 10:58:19
