关于ansys ls-dyna结果显示的一个奇怪现象求助已有1人参与
|
|

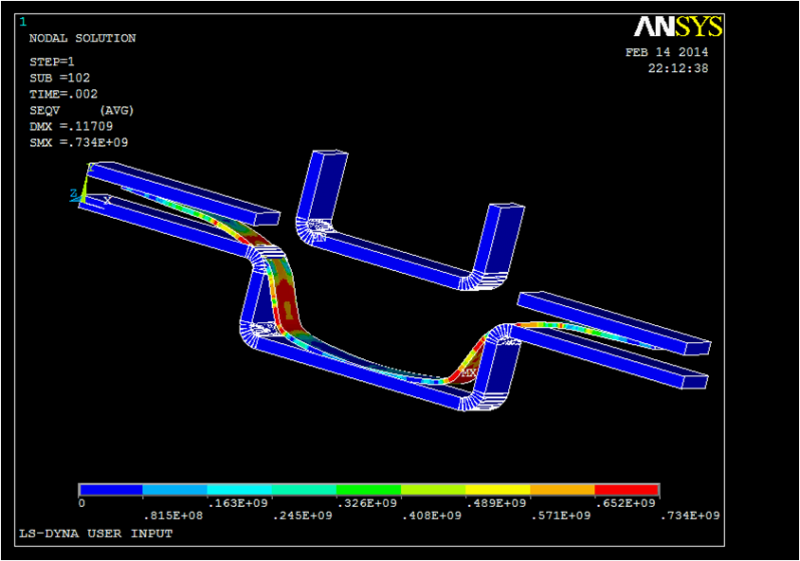

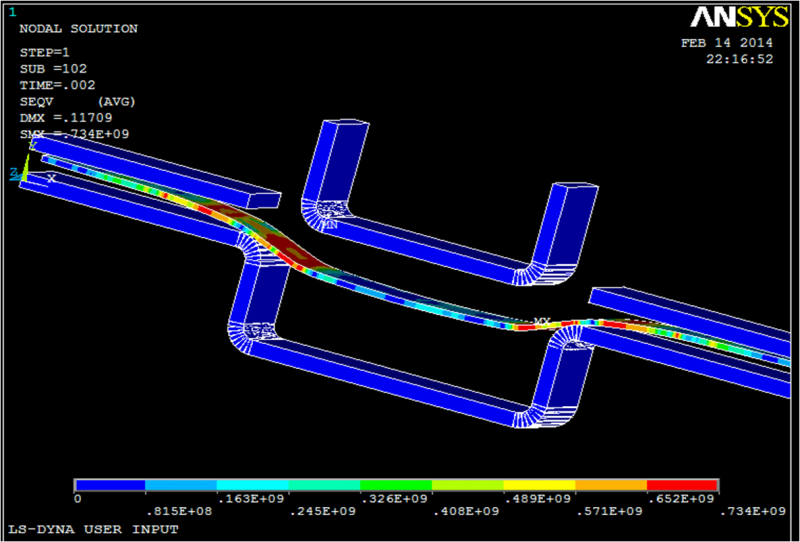

It is so wired！！！ 在ansys中用ls dyna做一个简单的冲压模拟，结束后观察结果，当我在通用后处理中选择结果的last set，然后在contour plot中观察等效应力值，冲头总是显示不能完全下压。（但数值绝对是完全下压产生的结果，因为我观察过y方向的位移，冲头位移数值已经达到最大，即凹模底部） 但是如果我观察动画，选择over result来观察，冲头可以显示达到了底部，如图：（可见有些穿透） 求解释，为什么第一种（contour plot）中冲头总是不能显示下压到凹模底部？？？？？  在contour plot 中显示（冲头不在凹模底部）.png  板料已经被下压到底部，可见两者最大应力是一样的.png |
回复此楼» 猜你喜欢
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有7人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有8人回复
-
申请2026年博士
已经有6人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有5人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有5人回复
-
2025冷门绝学什么时候出结果
已经有7人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有6人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
ansys ls-dyna薄板箱型拉伸模拟
已经有10人回复- ANSYS LS-DYNA中选取什么单元类型和材料模型？
已经有7人回复
- ANSYS11.0 LS-DYNA 电子书
已经有228人回复
- 普通ansys和ls-dyna对板材冲压应力分析的功能差异
已经有3人回复
- [ANSYS/LS-DYNA] ANSYS/LS-dyna做锤击破碎分析，问题求教，急
已经有7人回复
- ansys fluent新手，求助各位一个问题~望帮助~
已经有8人回复
- ansys中beam3计算的一个问题
已经有3人回复
- ANSYS LS-DYNA算法基础和使用方法
已经有47人回复
- 求ansys/ls-dyna学习教程书籍
已经有6人回复
- 【求助/交流】电泳跑胶时出现奇怪现象
已经有14人回复
- 【求助】ANSYS LS-DYNA 边界条件问题
已经有8人回复
2楼2014-02-15 07:51:26
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
小小鸟人: 金币+50, ★★★★★最佳答案, problem solved！！ thank you so much！！ 2014-02-15 22:11:44
感谢参与，应助指数 +1
小小鸟人: 金币+50, ★★★★★最佳答案, problem solved！！ thank you so much！！ 2014-02-15 22:11:44
|
试试看： 1 在一般后处理中显示结果时，在云图显示对话框中，把放大因子设置为 True Scale。 2 或者使用命令： /dscale, 1, 1 |
