tyhello木虫 (正式写手)
|
[求助]
ansys中beam3计算的一个问题
|
|

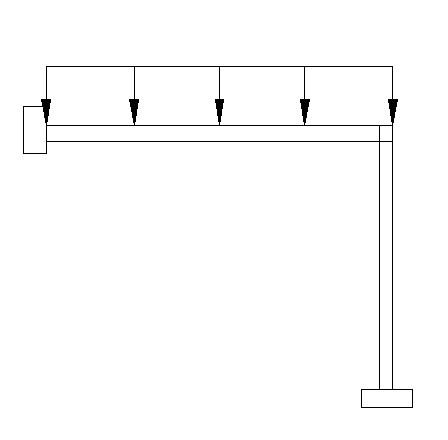

问题来自《有限元分析——ansys理论与应用》 P165 。 题目如图。支座是固定的。 数据如下，题目是英制单位，我就只给数据了，不看单位咱。 E=30*e6 h=12.22 A=7.65 I=204 横着的梁长120 竖着的梁长108 均布力的大小是66.67 在整体坐标系中沿着y轴向下的。 施加的时候，不同建模方式正负号不同，大家也可以看一下帮助里面，我觉得这里我可能有问题。 不考虑重力。 题目很简单，我就用命令流建模计算（见附件）。查看结果，位移和支反力和书上都是一样的。然后通过单元表查看其他的几个量，包括： 1.直接轴向应力（我理解的是不考虑弯曲变形引起的应力） 2.梁上+y方向最大应力（单元坐标系+y） 3.梁上-y方向最大应力 4.最大应力 5最小应力 诡异的事情是，直接轴向应力，我和书上是相等的。但是后面四项却不相等。。。 我尝试了很多次。最后发现：和由节点连成单元的时候的方向有关。如果（以横着的梁为例）i——j的方向是顺着总体坐标轴的x方向，最后算出来的结果和书上是一样的。如果i——j方向是x的反方向，则最后的结果中，节点位移、支反力、直接轴向力和书上一样。但是上面列出的五项中后四项却完全不同。 这是为什么啊？ 求救求救！ 附件包括可以运行的命令流，从里面可以看出两种建模方式真的是有连element的时候不同。还有单元表的结果。  |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : ij方向为+x方向.lis
- 附件 2 : ij方向为-x方向.lis
- 附件 3 : input.txt
2012-05-10 15:39:42, 722 bytes
2012-05-10 15:39:46, 722 bytes
2012-05-10 15:39:48, 707 bytes
