小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ansys lsdyna中梁单元怎么划分网格？
202/2返回列表上一页12
查看: 3841  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yuxiaolan

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by htbbzzg at 2014-03-07 16:07:34
对体积 (Volumes) 不能划分梁单元，应该划分实体单元 (solid 单元)。

梁单元不能应用于体（volumes）吗？
适用于体  划分网格的  在ansys lsdyna中有几种？
赞一下 回复此楼
11楼2014-03-09 21:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by htbbzzg at 2014-03-09 17:42:12
"杆件根本无法穿透土壤，应力能达到2000多MPa"：是杆的应力还是土壤的应力那么大？
一个可能是材料属性的定义有问题，如果你想让杆件穿透土壤，应该在土壤的材料属性中设置破坏的属性;
另一个可能是接触 ...

可以帮我详细看下问题出在哪吗？  实在是想不到怎么解决了，谢谢你了  麻烦了
赞一下 回复此楼
12楼2014-03-10 15:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by htbbzzg at 2014-03-09 17:42:12
"杆件根本无法穿透土壤，应力能达到2000多MPa"：是杆的应力还是土壤的应力那么大？
一个可能是材料属性的定义有问题，如果你想让杆件穿透土壤，应该在土壤的材料属性中设置破坏的属性;
另一个可能是接触 ...

大侠，帮我看看问题吧  谢谢
赞一下 回复此楼
13楼2014-03-11 09:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

1  梁单元不能用于体积划分网格，在 ANSYS/Ls-Dyna 中，对体积划分网格可以使用 solid164 或 solid168 单元。
2  你没有详细介绍你的问题，连问你的问题都没有回答，别人如何帮助你？
赞一下 回复此楼
14楼2014-03-11 16:58:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
14楼: Originally posted by htbbzzg at 2014-03-11 16:58:35
1  梁单元不能用于体积划分网格，在 ANSYS/Ls-Dyna 中，对体积划分网格可以使用 solid164 或 solid168 单元。
2  你没有详细介绍你的问题，连问你的问题都没有回答，别人如何帮助你？

我回答了啊，在前面，当天就回复了的，我看你没有再给我回，我就又多发了几条，呵呵 麻烦哈
ansys lsdyna中梁单元怎么划分网格？
赞一下 回复此楼
15楼2014-03-11 19:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
抱歉，没有注意到这个帖子已经到了第 2 页，所以你的一些回答没有看到。
    下载了你的几个文件，但是试图打开你的模型文件时，发现你的 ANSYS 版本是 13 板，比我的版本高 - 我的 ANSYS 是 12.0 版，因此无法打开你的模型文件，也就无能为力了。请见谅。
赞一下 回复此楼
16楼2014-03-12 08:38:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
16楼: Originally posted by htbbzzg at 2014-03-12 08:38:23
抱歉，没有注意到这个帖子已经到了第 2 页，所以你的一些回答没有看到。
    下载了你的几个文件，但是试图打开你的模型文件时，发现你的 ANSYS 版本是 13 板，比我的版本高 - 我的 ANSYS 是 12.0 版，因此无法打开 ...

那您帮我看下，我这样一个结构 模拟和土壤之间的运作过程，用ansys是否可以实现呢？ 又上传不了图片了，只好放在附件里，怎样做才是正确的呢？
我的建模过程就像前面描述，是这样的，（附件图片1）中间空心圆柱设置为刚体，弹簧结构的体设置为弹性体，都是选用的solid164号单元，刚体和弹性体之间采用固连接触连接在一起的，在刚体上施加xyz方向位移约束和xy方向旋转自由度约束，使其只能沿z轴转动，给刚体施加了旋转角速度的载荷，刚体带动弹性体转动，，然后土壤也是选用solid164单元，材料选择lsdyna中第147号材料，土壤和弹簧结构之间的接触定义为面面侵蚀接触，（加土壤之后的模型为图5），
这整个过程哪里出现了问题呢  我做的这 在ansys里可以实现吗？  如果可以的话，大侠 你觉得应该怎样建立模型呢？ 麻烦您了，真的谢谢
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 6.jpg
    • 2014-03-12 22:37:15, 27.97 K
  • 附件 2 : 1.jpg
    • 2014-03-12 22:45:21, 49.72 K
  • 附件 3 : 5.jpg
    • 2014-03-12 22:49:02, 146.94 K
17楼2014-03-12 22:52:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
16楼: Originally posted by htbbzzg at 2014-03-12 08:38:23
抱歉，没有注意到这个帖子已经到了第 2 页，所以你的一些回答没有看到。
    下载了你的几个文件，但是试图打开你的模型文件时，发现你的 ANSYS 版本是 13 板，比我的版本高 - 我的 ANSYS 是 12.0 版，因此无法打开 ...

那您帮我看下，我这样一个结构 模拟和土壤之间的运作过程，用ansys是否可以实现呢？怎样做才是正确的呢？

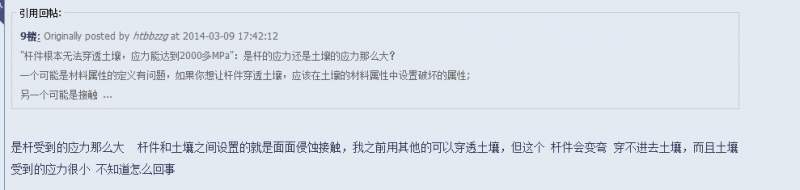

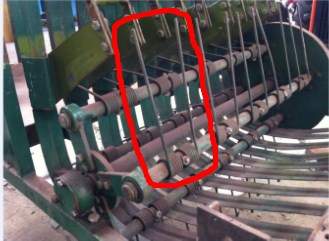

ansys lsdyna中梁单元怎么划分网格？-1

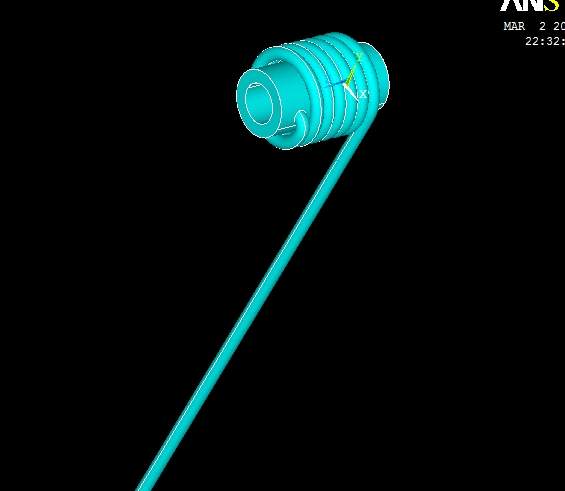

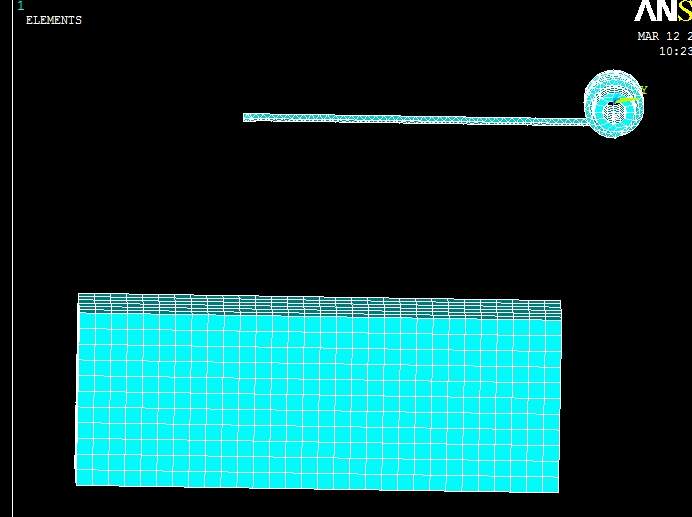

我的建模过程就像前面描述，是这样的，ansys lsdyna中梁单元怎么划分网格？-2中间空心圆柱设置为刚体，弹簧结构的体设置为弹性体，都是选用的solid164号单元，刚体和弹性体之间采用固连接触连接在一起的，在刚体上施加xyz方向位移约束和xy方向旋转自由度约束，使其只能沿z轴转动，给刚体施加了旋转角速度的载荷，刚体带动弹性体转动，，然后土壤也是选用solid164单元，材料选择lsdyna中第147号材料，土壤和弹簧结构之间的接触定义为面面侵蚀接触，（加土壤之后的模型为ansys lsdyna中梁单元怎么划分网格？-3），
这整个过程哪里出现了问题呢  我做的这 在ansys里可以实现吗？  如果可以的话，大侠 你觉得应该怎样建立模型呢？ 麻烦您了，真的谢谢
赞一下 回复此楼
18楼2014-03-13 14:28:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

使用 ANSYS/Ls-Dyna 应该可以做这个问题。
建模问题不大，主要是土壤的材料属性，需要设置成能定义失效应变 (或应力) 的材料类型，并给予适当的值。
另外，最好预先将弹簧转动一个角度，使它处于将要与土壤接触的位置，再进行分析。
另外，接触类型不一定只考虑 ESTS 方式，也可以使用 ASTS 试试。
赞一下 回复此楼
19楼2014-03-13 16:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxiaolan

铜虫 (初入文坛)
引用回帖:
19楼: Originally posted by htbbzzg at 2014-03-13 16:18:40
使用 ANSYS/Ls-Dyna 应该可以做这个问题。
建模问题不大，主要是土壤的材料属性，需要设置成能定义失效应变 (或应力) 的材料类型，并给予适当的值。
另外，最好预先将弹簧转动一个角度，使它处于将要与土壤接触的 ...

谢谢您
回复此楼
20楼2014-03-13 16:55:00
