[求助] 大家帮忙分析一下交流阻抗图吧

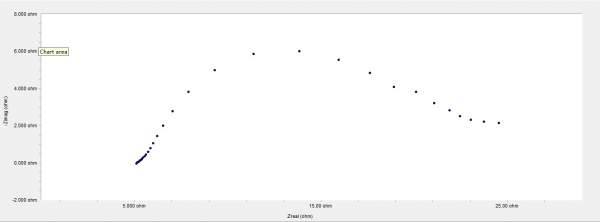

交流阻抗图是在Gamry电化学工作站上测得的，测试的是燃料电池阳极催化剂，测试的电压为-0.22V（循环伏安中氧化峰值的2/3处）。参比电极使用饱和甘汞电极，对电极为Pt电极，频率为0.1-100000Hz.工作电极制备中加入了Nafion。测试溶液为KOH与乙醇的混合液。图中的半圆弧的大小（横向和纵向的大小）及最后的小尾巴表明什么？？我是小白，求指教...
大家帮忙分析一下交流阻抗图吧
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
加油……成功就在前方
1楼 2013-09-11 10:48:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

G_L_xiaobai

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
langshao100: 金币+2, ★有帮助 2013-09-12 14:07:25
langshao100: 金币+3, ★★★很有帮助 2014-01-17 17:23:35
我做的不是燃料电池，是染料电池，但也测EIS，中间圆弧，按照我们电池来说，是内阻吧，你这个还很大，内阻大的话对电池的效果不是很好，两边的尾巴，应该还有圆弧，EIS理论上应该是测出三个圆弧，但实际操作中一般会有两个，因为电阻较小，就显示不出，这个你可以多看些电化学方面的数据，当然我也是初学者
赞一下 回复此楼
天道酬勤
2楼2013-09-11 13:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莫道无言

金虫 (小有名气)
坐标不清晰
回复此楼
临乱世而不惧，处方舟而不躁，喜迎阴晴圆缺，笑傲风霜雪雨！
3楼2013-09-11 19:03:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langshao100

捐助贵宾 (小有名气)
引用回帖:
3楼: Originally posted by 莫道无言 at 2013-09-11 19:03:40
坐标不清晰

横坐标分别是5,15,25ohm，纵坐标分别是-2,3,8ohm
赞一下(1人) 回复此楼
加油……成功就在前方
4楼2013-09-11 19:07:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SCE_bar

新虫 (正式写手)

【答案】应助回帖

好似三部分，较小的弧阻抗低，但是也较明显，中间的一个大弧，然后可能是扩散的部分。
赞一下 回复此楼
5楼2013-09-30 21:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

EIS简单的解析：包括圆弧代表的界面阻抗部分以及后面斜线代表的扩散部分；
LZ的图谱里包含2-3个界面阻抗，因为电化学反应阻抗部分占的比例太大，所以后面的斜线体现不出来，只剩下一段尾巴。。
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
6楼2013-09-30 21:37:05
