[交流] 请问这样的阻抗复平面图怎么分析??? 已有4人参与

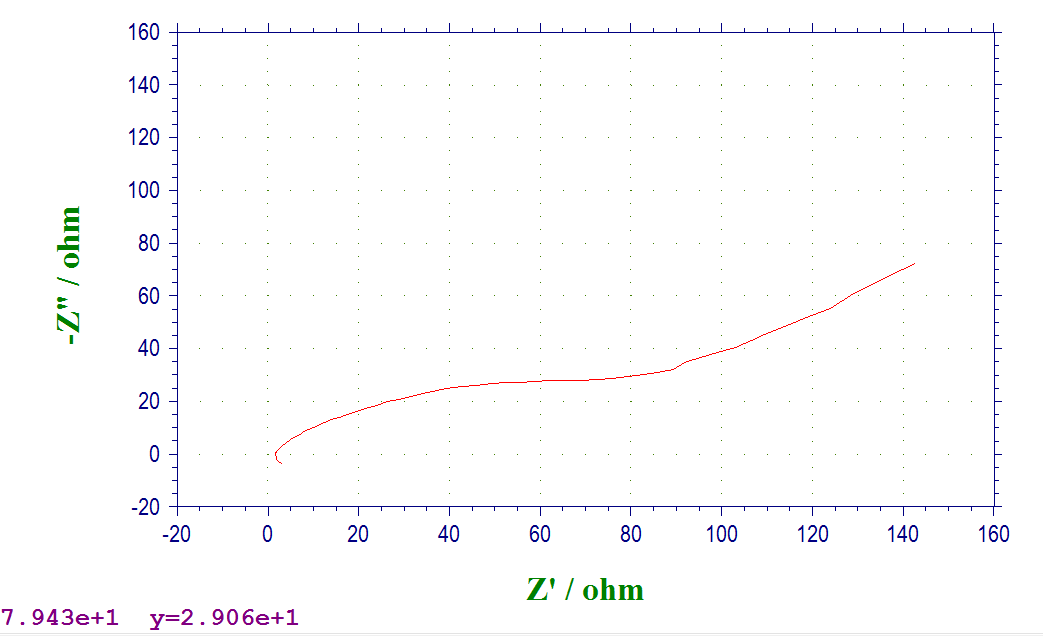

测试20#碳钢的腐蚀性能   用的是CHI660D电化学工作站  探头是工作电极为20#碳钢,参比电极为铂丝,辅助电极为316L不锈钢,,请问这样的图是纯容抗弧么?d等效电路该怎么画?乱七八糟的是干扰原因么?请前辈指教指教
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xujianimr

银虫 (小有名气)

★
小木虫(金币+0.5):给个红包,谢谢回帖
最高频的部分(就是在第四象限的小尾巴)是高频相移,这是由于系统的问题,可以直接去掉。从高频和中频来看,这是一个扁圆,所以不止一个时间常数,这点可以跟Bode图进行对照。低频部分有点扩散阻抗的意思。可以试一下。
材料在高温高压水中的腐蚀
2楼2011-09-06 17:17:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

louis159585

铁虫 (初入文坛)

您好  这样的图像   应该对应什么样的等效电路呢?
3楼2011-09-08 23:16:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

★
小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by louis159585 at 2011-09-08 23:16:55:
您好  这样的图像   应该对应什么样的等效电路呢?

感觉lz的电极是不是有问题啊
你自己在检查 参考下文献  pt电极做参比电极?
这个你确定。
呵呵 个人观点
4楼2011-09-13 15:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

louis159585

铁虫 (初入文坛)

是的  以前一直也这样做的,,,我是想知道如何利用这样阻抗平面图来画等效电路图   从而分析钝化膜的组成
5楼2011-09-13 22:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

807916674

木虫 (正式写手)

★
小木虫(金币+0.5):给个红包,谢谢回帖
你在什么介质中做的缓蚀?
6楼2011-10-24 20:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlcoldblue

木虫 (小有名气)

★
小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
1楼: Originally posted by louis159585 at 2011-08-30 21:25:36:
测试20#碳钢的腐蚀性能   用的是CHI660D电化学工作站  探头是工作电极为20#碳钢,参比电极为铂丝,辅助电极为316L不锈钢,,请问这样的图是纯容抗弧么?d等效电路该怎么画?乱七八糟的是干扰原因么?请前辈指教指教 ...

首先建议重新做一次
如果重复性好的话,对比波特图,确定时间常数,就现在这个图大体能看出来有高频相移,中高频近似弧,低频类似扩散
7楼2011-10-27 08:43:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

louis159585

铁虫 (初入文坛)

引用回帖:
5楼: Originally posted by louis159585 at 2011-09-13 22:27:32:
是的  以前一直也这样做的,,,我是想知道如何利用这样阻抗平面图来画等效电路图   从而分析钝化膜的组成

我是在硫氢化氨溶液里面
8楼2011-11-02 17:53:46
