[求助] EIS测试求助

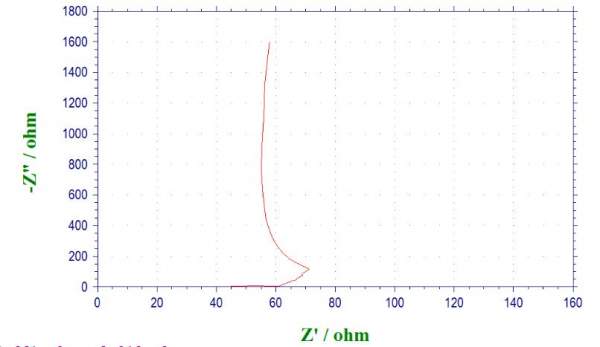

求助，下图是我做EIS得到的图，做了很多次都是这样的。参数是0.1Hz~10KHz，为什么我后面就是得不到一条直线呢？我刚接触EIS，对这样的图也不是很会分析，求各位大虾帮忙看看
EIS测试求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-24 14:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
identical: 金币+3, ★有帮助 2013-08-25 22:42:33
CHI不能用来测阻抗的
赞一下 回复此楼
2楼2013-08-24 16:41:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
identical: 金币+5, ★★★很有帮助 2013-08-26 21:18:01
可以详细给出你的电化学体系么
工作电极、对电极、参比电极、电解质等信息
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
3楼2013-08-26 13:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
identical: 金币+5, ★★★很有帮助 2013-08-26 21:18:45
要知道你是三电极体系测阻抗吗？工作电极，参比电极，铂电极。你的电解质溶液是什么测阻抗的啊一般是一个半圆弧加一条直线啊
赞一下 回复此楼
天地任我行
4楼2013-08-26 21:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identical

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 电池小兵 at 2013-08-26 13:47:13
可以详细给出你的电化学体系么
工作电极、对电极、参比电极、电解质等信息

三电极体系，参比Ag丝，对电极铂片，工作电极是PEDOT/ITO，电解液是0.1M 四丁基溴化铵+0.1M LiClO4，溶剂乙腈
赞一下 回复此楼
5楼2013-08-26 21:17:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liusong0_0

木虫 (正式写手)
EIS中低频直线垂直，表明体系主要是电容行为。
当然楼主还要进一步优化测试参数才能得到比较漂亮的曲线。
赞一下(1人) 回复此楼
？
6楼2013-08-27 08:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by identical at 2013-08-26 21:17:47
三电极体系，参比Ag丝，对电极铂片，工作电极是PEDOT/ITO，电解液是0.1M 四丁基溴化铵+0.1M LiClO4，溶剂乙腈...

这样的体系，得出这个图，不好解释
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
7楼2013-08-27 11:28:20
