[交流] 锂电池不同极化电位下的EIS测量

测量电池在不同极化电位下的EIS谱图，是不是就是充电或放电到该电位下，用CHI设置到该电位，后测出的？
如果电池是没充放电的静置态，比如电压2.5V，直接设置到2.1V测量，是不是不属于极化测量？
回复此楼

» 收录本帖的淘帖专辑推荐

电化学腐蚀

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-09-27 10:00:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
EIS方法是在稳态的基础上施加一个小幅度的交流信号进行微扰，如果体系开路是2.5V，你设到2.1V测试，体系偏离平衡态，测试结果会不准确的。
一般采用充放电设备，充放至所需的荷电态(SOC)，静置一定的时间，电池处于稳定状态后，再进行EIS测试。

当然，也有一些特殊需求，要进行动态EIS测试的。小兵也做过一些，如有需要，可进一步沟通~
赞一下(3人) 回复此楼
2楼2012-09-27 10:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianl

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
锂离子电池不同极化电位EIS测试直接在工作站上设置需要测试的电位，然后在该电位下极化一定时间（通常是1小时），使体系达到平衡态，便可进行测试。这本书第8章有详述http://muchong.com/bbs/viewthread.php?tid=4157393
赞一下(1人) 回复此楼
7楼2012-09-27 12:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

blackdogzmz

木虫 (职业作家)
不懂,帮顶一下,让别人来答吧.........
赞一下 回复此楼
3楼2012-09-27 10:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-09-27 10:20:47
EIS方法是在稳态的基础上施加一个小幅度的交流信号进行微扰，如果体系开路是2.5V，你设到2.1V测试，体系偏离平衡态，测试结果会不准确的。
一般采用充放电设备，充放至所需的荷电态(SOC)，静置一定的时间，电池处于 ...

如果要测试的是in-situ放电状态下的EIS的话，是属于动态测试？直接放电到此电位，设置此电位测量，不需要静置到稳定态吧。
赞一下 回复此楼
4楼2012-09-27 11:29:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by bbtiandi at 2012-09-27 11:29:04
如果要测试的是in-situ放电状态下的EIS的话，是属于动态测试？直接放电到此电位，设置此电位测量，不需要静置到稳定态吧。...

动态EIS测试也是有要求的，不能加太大幅度的直流信号~
赞一下 回复此楼
5楼2012-09-27 11:38:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 电池小兵 at 2012-09-27 11:38:14
动态EIS测试也是有要求的，不能加太大幅度的直流信号~...

这个要如何才能进行控制呢？
赞一下 回复此楼
6楼2012-09-27 12:01:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
引用回帖:
7楼: Originally posted by tianl at 2012-09-27 12:53:47
锂离子电池不同极化电位EIS测试直接在工作站上设置需要测试的电位，然后在该电位下极化一定时间（通常是1小时），使体系达到平衡态，便可进行测试。这本书第8章有详述http://muchong.com/bbs/viewthread.php?tid=4157 ...

像这个不同DOD放电下的EIS测量，放到这些点的时候，要怎么操作才可以正确的测试呢。？

赞一下 回复此楼
8楼2012-09-27 15:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by bbtiandi at 2012-09-27 15:13:04

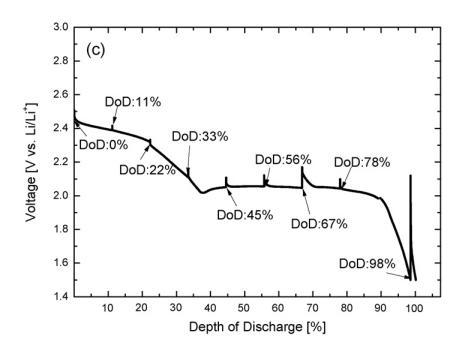

像这个不同DOD放电下的EIS测量，放到这些点的时候，要怎么操作才可以正确的测试呢。？
11/a4/694499_1348729982_332.jpg|3
...

从图中看，不同DOD时，有电位回升（去极化过程），作者应该是恒电流放电一定时间后，静置，再测试EIS的。
静置时间长短要看不同的电池体系来定。你可以监测一下OCV，到OCV不变时，表明体系到了一个稳态，可以用于EIS测试
赞一下 回复此楼
9楼2012-09-27 15:46:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 电池小兵 at 2012-09-27 15:46:48
从图中看，不同DOD时，有电位回升（去极化过程），作者应该是恒电流放电一定时间后，静置，再测试EIS的。
静置时间长短要看不同的电池体系来定。你可以监测一下OCV，到OCV不变时，表明体系到了一个稳态，可以用于 ...

像这图，充电到3.75V时有极化，然后测试是在3.75V测试还是稳态下呢？
电池不论充电还是放电，都会产生极化，不同极化电位下的EIS测量和不同放电深度下的EIS测量就是稳态的区别嘛？

赞一下 回复此楼
10楼2012-09-27 16:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by bbtiandi at 2012-09-27 16:23:11

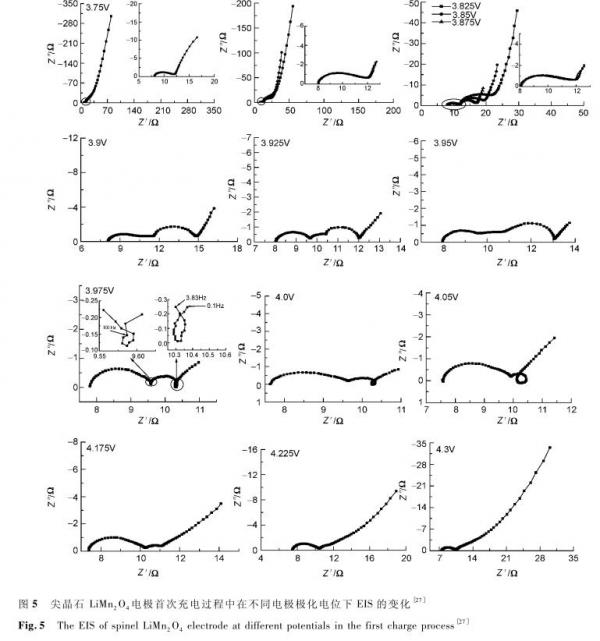

像这图，充电到3.75V时有极化，然后测试是在3.75V测试还是稳态下呢？
电池不论充电还是放电，都会产生极化，不同极化电位下的EIS测量和不同放电深度下的EIS测量就是稳态的区别嘛？
39/c7/694499_1348734086_697.j ...

充电到3.75V后，终止充电，静置（去极化），OCV稳定后再测EIS
闭路(动态)EIS和开路EIS是有一定区别的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

bbtiandi
11楼2012-09-27 18:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
送鲜花一朵
引用回帖:
11楼: Originally posted by 电池小兵 at 2012-09-27 18:05:48
充电到3.75V后，终止充电，静置（去极化），OCV稳定后再测EIS
闭路(动态)EIS和开路EIS是有一定区别的...

额，测试闭路和开路的测试方法都是需要在个稳态下才可以，对吧。

[ Last edited by bbtiandi on 2012-9-27 at 18:40 ]
赞一下 回复此楼
12楼2012-09-27 18:35:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by bbtiandi at 2012-09-27 18:35:48
额，测试闭路和开路的测试方法都是需要在个稳态下才可以，对吧。
...

开路属于稳态
闭路就不属于稳态了，只能说是相对稳态，或者叫准稳态，我一般控制在1%SOC的变化范围内
赞一下 回复此楼
13楼2012-09-27 18:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbtiandi

木虫 (小有名气)
引用回帖:
13楼: Originally posted by 电池小兵 at 2012-09-27 18:43:28
开路属于稳态
闭路就不属于稳态了，只能说是相对稳态，或者叫准稳态，我一般控制在1%SOC的变化范围内...


谢谢帮助。
回复此楼
14楼2012-09-27 22:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无色火焰

实习版主 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我感觉不需要那么麻烦，直接测一下开路电位，再去测EIS 结果很好！！！！
赞一下 回复此楼
15楼2012-09-28 20:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

updayday

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
静止一段时间是一定要的，测EIS之前测下开路电压，开路电压稳定了才可以开始测试
赞一下 回复此楼
16楼2012-09-28 21:41:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluoro

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-09-27 10:20:47
EIS方法是在稳态的基础上施加一个小幅度的交流信号进行微扰，如果体系开路是2.5V，你设到2.1V测试，体系偏离平衡态，测试结果会不准确的。
一般采用充放电设备，充放至所需的荷电态(SOC)，静置一定的时间，电池处于 ...

请问下，不同荷电态你们测试的过程中是怎么控制的，电池每次放出的比容量都有些差异，尤其是中间停下来测试EIS时，相当于有个去极化的过程，导致电池最后放出的容量比预期的要多，这样计算出的荷电态不准确。
赞一下 回复此楼
17楼2012-09-29 09:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
17楼: Originally posted by fluoro at 2012-09-29 09:06:07
请问下，不同荷电态你们测试的过程中是怎么控制的，电池每次放出的比容量都有些差异，尤其是中间停下来测试EIS时，相当于有个去极化的过程，导致电池最后放出的容量比预期的要多，这样计算出的荷电态不准确。...

先给电池定容，后用CC充电，调节SOC，至平衡态后测试EIS
赞一下 回复此楼
18楼2012-09-29 09:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fisher20

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-09-27 10:20:47
EIS方法是在稳态的基础上施加一个小幅度的交流信号进行微扰，如果体系开路是2.5V，你设到2.1V测试，体系偏离平衡态，测试结果会不准确的。
一般采用充放电设备，充放至所需的荷电态(SOC)，静置一定的时间，电池处于 ...

也有一些特殊需求，要进行动态EIS测试的??
我是锂电fish，麻烦能说说“特殊情况”是什么情况吗？
赞一下 回复此楼
19楼2012-10-13 09:28:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
19楼: Originally posted by fisher20 at 2012-10-13 09:28:28
也有一些特殊需求，要进行动态EIS测试的??
我是锂电fish，麻烦能说说“特殊情况”是什么情况吗？...

控制电池体系的SOC变化在一个很窄的范围内
使之处于一个准稳态
赞一下 回复此楼
20楼2012-10-13 10:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodden

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by tianl at 2012-09-27 12:53:47
锂离子电池不同极化电位EIS测试直接在工作站上设置需要测试的电位，然后在该电位下极化一定时间（通常是1小时），使体系达到平衡态，便可进行测试。这本书第8章有详述http://muchong.com/bbs/viewthread.php?tid=4157 ...

孙世刚教授写的那章里看到个错别字 powder拼成了power 192页第四行
赞一下 回复此楼
21楼2012-11-29 11:29:50
