[交流] 【求助】求教锂离子电池EIS测试参数的设置

合成的锂电氧化物负极材料，组装成2032纽扣式电池，采用Solartran analytical 1470E Cell Test System型电化学工作站，想测试其EIS，看别人做的是经过不同循环次数后电池的EIS，给出的测试条件只有振幅为5mv，频率范围为0.01~100000Hz，但我在用仪器测试EIS时，发现还有许多测试条件要进行设置，比如测试时的电压等，有谁用过这台仪器，知道如何设置所有参数的，请指教！谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

电池

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-02-08 16:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaa_fc

铁杆木虫 (知名作家)
blackmail(金币+1): 2011-02-09 15:06:13
blackmail(金币+1): 电压设置我知道，关键是其他参数，应该怎么设置，别人的文章里都没有提到？ 2011-02-09 16:54:32
电池的测试电压是由你自己设置的啊。不同SOC或DOD的开路电位有可能不同，这就看你要考察该材料在何种状态下的EIS了。
赞一下 回复此楼
2楼2011-02-08 22:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangwenj123

木虫 (著名写手)
blackmail(金币+1): 一般锂电都是怎么设置的？ 2011-02-09 15:09:54
这个需要自己去摸索的
赞一下 回复此楼
3楼2011-02-09 10:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackmail

木虫 (正式写手)

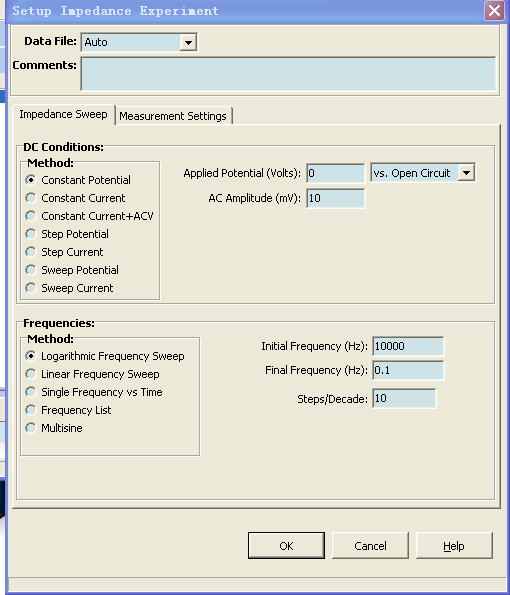

电压设置，只是我我列举的一个例子，里面还有很多其他设置，见下图

像DC conditions里面就有各种方法，一般锂电用哪种方法，还有其他设置，有都是如何设定的？
赞一下 回复此楼
4楼2011-02-09 15:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackmail

木虫 (正式写手)
引用回帖:
Originally posted by blackmail at 2011-02-09 15:08:59:
电压设置，只是我我列举的一个例子，里面还有很多其他设置，见下图

像DC conditions里面就有各种方法，一般锂电用哪种方法，还有其他设置，有都是如何设定的？

有没有人，跟我用同样仪器的知道锂电的参数一般怎么设置？
赞一下 回复此楼
5楼2011-02-09 15:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackmail

木虫 (正式写手)
引用回帖:
Originally posted by blackmail at 2011-02-08 08:56:15:
合成的锂电氧化物负极材料，组装成2032纽扣式电池，采用Solartran analytical 1470E Cell Test System型电化学工作站，想测试其EIS，看别人做的是经过不同循环次数后电池的EIS，给出的测试条件只有振幅为5mv，频率 ...

还有个问题，想请教，频率设置时，在仪器允许范围内，高频是不是越大，数据越好？
赞一下 回复此楼
6楼2011-02-21 13:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackmail

木虫 (正式写手)
引用回帖:
Originally posted by blackmail at 2011-02-21 13:16:49:
还有个问题，想请教，频率设置时，在仪器允许范围内，高频是不是越大，数据越好？

希望达人指教！
回复此楼
7楼2011-02-25 14:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blackmail

木虫 (正式写手)
引用回帖:
Originally posted by blackmail at 2011-02-25 14:36:58:
希望达人指教！

自己顶一下
回复此楼
8楼2011-02-27 11:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaa_fc

铁杆木虫 (知名作家)
引用回帖:
Originally posted by blackmail at 2011-02-09 15:16:40:
有没有人，跟我用同样仪器的知道锂电的参数一般怎么设置？

苏力强配套的软件没用过，这些软件一般都有说明的吧，也可以问问设备供应商的技术支持了。
我看了你的截图应该按照默认截图就可以了。至于 vs. OCV这个设置如果就按你电池当前状态的电压测试，设为0应该没问题吧。

对于锂电的EIS设置高频100k就可以了吧，如果设置太高，将会引入导线等其它非电池组分的电感影响，不过数据处理时也都可以去掉的，就看你要考察哪些方面了。
赞一下 回复此楼
9楼2011-02-27 20:03:42
