[求助] 网格划分求助

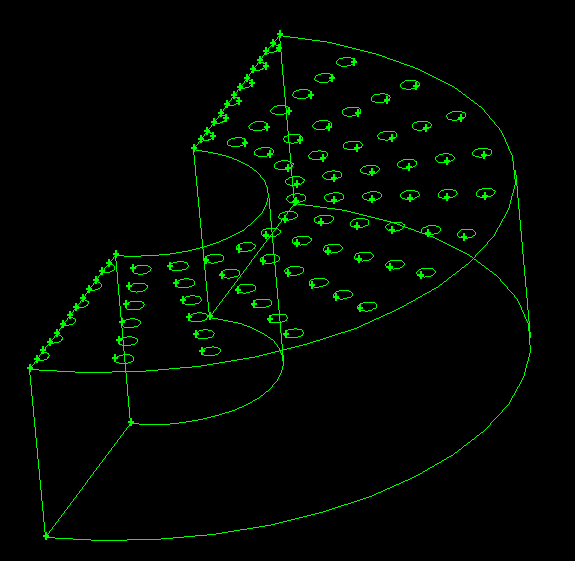

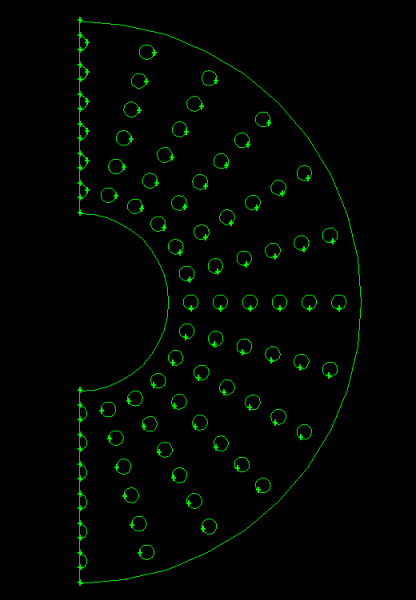

本人要画如图所示的三维结构，上表面有圆形开孔，不知道怎么画合适。用的gambit软件。谢谢诸位！
网格划分求助


网格划分求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
路在前方
1楼 2013-08-22 10:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
taqdtj: 金币+2, ★有帮助 2013-08-22 14:28:34
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:30:41
圆孔的端面pave  然后cooper就可以了
赞一下 回复此楼
我要奋斗到底
2楼2013-08-22 10:28:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taqdtj

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 5超7 at 2013-08-22 10:28:42
圆孔的端面pave  然后cooper就可以了

整个上表面都得采用pave吧？
赞一下 回复此楼
路在前方
3楼2013-08-22 14:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

forourlife

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:30:48
看你开孔是不是全部开了，如果全部就要整个上表面pave
赞一下 回复此楼
4楼2013-08-22 15:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

引用回帖:
3楼: Originally posted by taqdtj at 2013-08-22 14:29:02
整个上表面都得采用pave吧？...

对的，整个上表面cooper就ok了
赞一下 回复此楼
我要奋斗到底
5楼2013-08-22 15:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
taqdtj: 金币+1, ★有帮助 2013-08-22 16:32:31
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:31:00
上表面的面网格类型没有要求，用tri也可以
赞一下 回复此楼
6楼2013-08-22 15:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taqdtj

木虫 (小有名气)
引用回帖:
6楼: Originally posted by 微流咨询 at 2013-08-22 15:30:56
上表面的面网格类型没有要求，用tri也可以

圆柱体就得用四面体网格了！
赞一下 回复此楼
路在前方
7楼2013-08-22 16:32:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanxieren123

银虫 (初入文坛)
楼主的模型和我的差不多，我用的的icem，划分网格时遇到内存不够的情况（内存4GB）.
赞一下 回复此楼
8楼2013-08-22 16:49:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

forourlife

新虫 (小有名气)

【答案】应助回帖

引用回帖:
8楼: Originally posted by lanxieren123 at 2013-08-22 16:49:57
楼主的模型和我的差不多，我用的的icem，划分网格时遇到内存不够的情况（内存4GB）.

后来怎么解决的呢？
赞一下 回复此楼
9楼2013-08-23 09:08:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanxieren123

银虫 (初入文坛)
应为模型是对称的，我建了1/6模型，然后icem可以自动生成网格，再运用网格编辑里的旋转命令，（就和proe里的阵列操作一样），网格是出来了。但是倒入fluent出错了  。至今未解决。
赞一下 回复此楼
10楼2013-08-23 18:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
