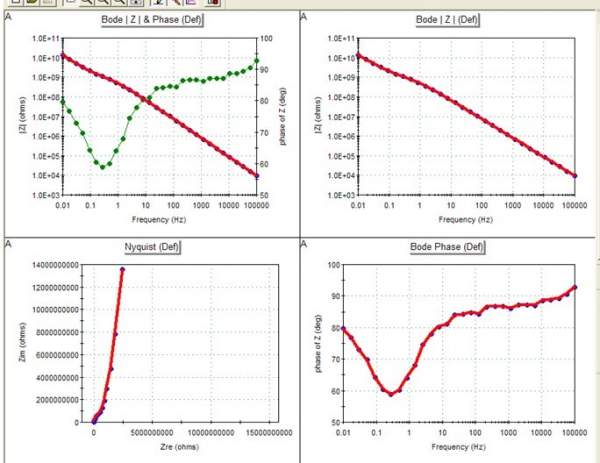

[求助] Nyquist图圆心在第一象限怎么解释

圆弧的圆心在第一象限是什么意思??
Nyquist图圆心在第一象限怎么解释
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptia

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你这个阻抗好大啊,你最好是把低频再降低两个数量级,这样Nyquist图可能会出现半圆圆弧
2楼2013-05-27 08:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿克琉斯

金虫 (小有名气)

引用回帖:
2楼: Originally posted by ptia at 2013-05-27 08:35:10
你这个阻抗好大啊,你最好是把低频再降低两个数量级,这样Nyquist图可能会出现半圆圆弧

还要出现两个容抗弧??那岂不是涂层都已经被溶液要渗透的说法了。。。
3楼2013-05-28 10:55:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptia

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 阿克琉斯 at 2013-05-28 10:55:30
还要出现两个容抗弧??那岂不是涂层都已经被溶液要渗透的说法了。。。...

不是吧,我一同学的阻抗就是这种情况,出了圆弧以后才好分析啊
4楼2013-05-28 16:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿克琉斯

金虫 (小有名气)

引用回帖:
4楼: Originally posted by ptia at 2013-05-28 16:01:48
不是吧,我一同学的阻抗就是这种情况,出了圆弧以后才好分析啊...

低频已经到0.01了,一般也就是这么小了吧
5楼2013-05-29 10:09:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ptia

木虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 阿克琉斯 at 2013-05-29 10:09:59
低频已经到0.01了,一般也就是这么小了吧...

一般是这样,但是特殊情况就要特殊对待,既然要结果,为什么要给自己限定一个死的框框呢?只是建议,做不做当然靠你自己
6楼2013-05-30 08:21:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou-ck

金虫 (正式写手)

【答案】应助回帖

你的频率范围是10mHz~~100kHz,跟一般的设置的一样,但是充阻抗图来看,你完全没有这个必要啊,不过处理图的时候完全可以只取前面一部分,只要斜线出来就行了~~~不知这样可不可以
重庆
7楼2013-05-30 09:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿克琉斯

金虫 (小有名气)

引用回帖:
7楼: Originally posted by zhou-ck at 2013-05-30 09:18:00
你的频率范围是10mHz~~100kHz,跟一般的设置的一样,但是充阻抗图来看,你完全没有这个必要啊,不过处理图的时候完全可以只取前面一部分,只要斜线出来就行了~~~不知这样可不可以

其实我用全部的影响也不大啊,就是想知道Nyquist曲线怎么会弯到第一象限去了??
8楼2013-05-30 11:00:07
