[求助] 超级电容器电流太小以及Nyquist plots 的处理！

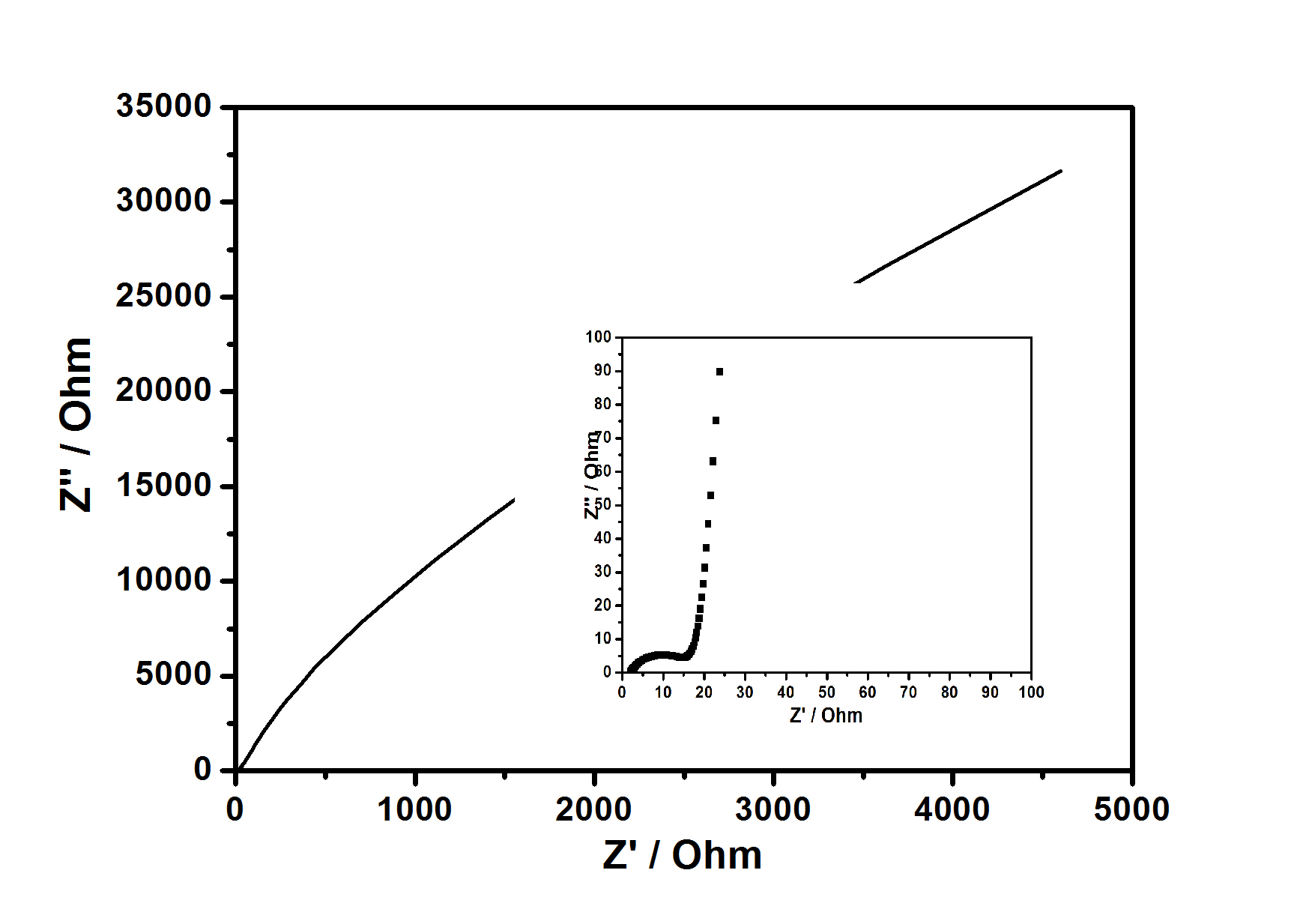

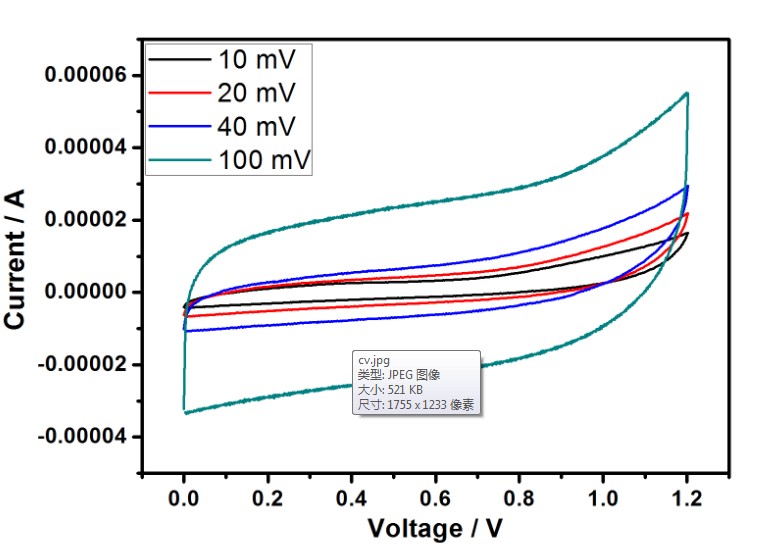

我刚刚开始做电容器，我的材料主要是CNTs，但是发现电流特别的小，不知什么原因；并且发现，Nyquist plots 在低频区电阻特别大，发现文献中都特别的小，大家是不是截图啊，只取了部分数据！希望各位大牛帮忙分析下。是不是器件没有做好，接触电阻太大的原因啊！图片如下！

回复此楼

» 收录本帖的淘帖专辑推荐

» 猜你喜欢

求一份origin2019以上版本的origin软件压缩包已经有1人回复
电化学基础知识与资源网站已经有3人回复
分析化学论文润色/翻译怎么收费? 已经有221人回复
中国科大电池方向任晓迪课题组招收2026级博士生-电解液/电池安全性/人工智能方向已经有20人回复
26年秋季博士申请已经有0人回复
推荐给英语教学者的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有59人回复
推荐给教师的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有30人回复
核磁分析软件MestReNova打开文件时报错已经有0人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

超级电容器定电流充电的物理意义什么什么已经有3人回复
哪里可以测试nyquist plot？已经有3人回复
Nyquist图圆心在第一象限怎么解释已经有7人回复
推荐你看过的文献，关于超级电容器电性能测试的方法等等，谢谢各位师兄师姐了已经有6人回复
怎么在Nyquist plots添加频率？已经有4人回复
电化学阻抗谱解析理论已经有9人回复
请求分析Nyquist图，谢谢已经有5人回复
我的阻抗数据怎么处理不了已经有4人回复

1楼 2011-08-11 11:32:23

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

ECEPI: 23
应助: 105 (高中生)
贵宾: 0.981
金币: 11331.8
散金: 1220
红花: 50
沙发: 1
帖子: 1718
在线: 746.6小时
虫号: 1119272
注册: 2010-10-11
专业: 制造系统与自动化

【答案】应助回帖

sanshi9605(金币+1): 2011-08-11 23:04:53

引用回帖:

1楼: Originally posted by sanshi9605 at 2011-08-11 11:32:23:
我刚刚开始做电容器，我的材料主要是CNTs，但是发现电流特别的小，不知什么原因；并且发现，Nyquist plots 在低频区电阻特别大，发现文献中都特别的小，大家是不是截图啊，只取了部分数据！希望各位大牛帮忙分析下 ...

韦伯阻抗很大说明该电极的极化过程中扩散为主要其控速环节，从你的截图中看到其低频区的阻抗似乎跟横轴垂直，感觉又不像韦伯阻抗。
请lz再查下资料呵呵
goodluck
