[求助] Nyquist图等效电路解析

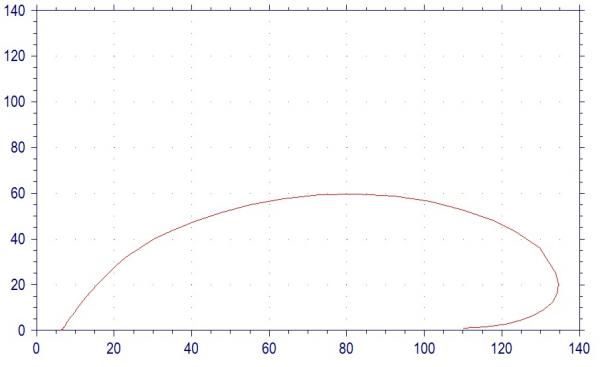

请教这张Nyquist图用什么等效电路拟合,右边那个拐回来的弯,是感抗吗?

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
lu11197315: 金币+10, ★★★很有帮助, 鏁板�艰宸�掓槸涓?澶э紝閮藉湪2%涓�涓嬶紝浣唍yquist鏇茬嚎鐨勯�?�?堟�т�?鏄緢濂斤紝娌℃湁鎷?鍥炴?ラ偅閮ㄥ垎锛屾眰鎸囨暀 2012-11-05 15:24:47
有感抗迹象,不过,先用常见的等效电路试一试:R(QR),看拟合误差如何。
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-05 10:58:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangwei74489

铁虫 (正式写手)

坐等高手解答
-男人拿得起放的下。
3楼2012-11-05 11:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gengxin60

木虫之王 (文学泰斗)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
lu11197315: 金币+2, ★★★很有帮助, 是做腐蚀,但看电化学书说感抗是在第四象限,不是很明白,求教 2012-11-05 15:27:32
估计是感抗,是做腐蚀的吗?其实每个方向都有很多人做!!!
4楼2012-11-05 11:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
lu11197315: 金币+10, ★★★很有帮助, google book里可以看到这本书,但不全,感觉很有用,论坛里的链接基本都失效了,请问您有吗,有的话请发我一份,谢谢,lu11197315@163.com 2012-11-05 16:17:00
lu11197315: 金币+40, ★★★很有帮助, 感谢您发来的书 2012-11-06 07:53:51
建议看看zhangjiujun老师编的那本EIS的书籍,有这种图形的解释和等效电路模型的
站内搜索一下PEMFCs 和EIS就有了
只有初恋般的热情和宗教般的意志,人才有可能成就某种事业——路遥
5楼2012-11-05 12:28:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu11197315

木虫 (正式写手)

引用回帖:
2楼: Originally posted by Jackcd12 at 2012-11-05 10:58:56
有感抗迹象,不过,先用常见的等效电路试一试:R(QR),看拟合误差如何。

评分回复乱码了,再问下,我用常见的拟合下,数值误差都不大,在2%以下,Bode和相位角的图重合性也好,但Nyquist曲线重合性不行,肯定没有拐回来那部分,求指教,谢谢
6楼2012-11-05 15:26:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
lu11197315: 金币+2, ★★★很有帮助, 谢谢 2012-11-05 16:13:31
原则上,拟合误差越小越好,如果你尝试了几个可能的等效电路图,一般选择拟合误差小的那个,Nyquist有时看起来拟合曲线与原始曲线重叠很好,但你看拟合误差时,往往比较大,因此,应该以拟合误差小为标准。2%的误差算比较好的效果,尤其是对复杂阻抗谱。Bode图拟合好看,你也可以只给出Bode图的拟合结果。
Themoreamanlearns,themoreheknowshisignorance!
7楼2012-11-05 15:43:18
