[求助] 电化学交流阻抗谱分析 已有1人参与

初学交流阻抗谱，对文献《A study of intra-cochlear electrodes and tissue interface by electrochemical impedance methods in vivo》中的一些图不是很理解。。。

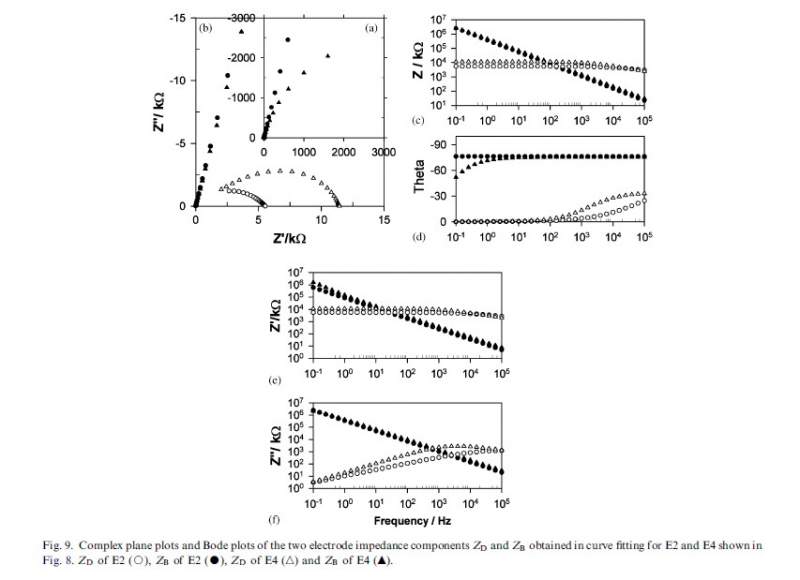

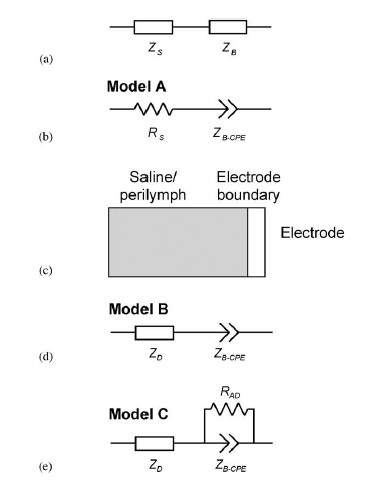

图片1介绍了等效电路，主要由ZD（diffusion）和ZB（boundary effect)两部分组成。在图片2中作者分别画出了 ZD 和 ZB的Nyquist和Bode图像，请问是如何做到的？印象中实验数据只能用总的Z来画图啊。。。

作者用的软件是Zview 2.3e。

多谢帮助~
电化学交流阻抗谱分析


电化学交流阻抗谱分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-15 16:48:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ernestlord

铁虫 (初入文坛)
自己顶。。。
回复此楼
2楼2014-01-17 08:23:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengsk

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Ernestlord: 金币+5, ★★★很有帮助, 很有帮助 2014-01-18 11:10:21
Ernestlord: 金币+5, ★★★很有帮助, 很有帮助 2014-01-18 11:10:22
根据等效电路，Zview软件是可以直接画出Nyquist和Bode图的。用Zview拟合实验测得的阻抗数据也很好用，只是找到相应的物理涵义很难。
赞一下 回复此楼
仰望星空@@脚踏实地
3楼2014-01-17 09:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ernestlord

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by pengsk at 2014-01-17 09:43:27
根据等效电路，Zview软件是可以直接画出Nyquist和Bode图的。用Zview拟合实验测得的阻抗数据也很好用，只是找到相应的物理涵义很难。

请问是在zview的等效电路中只画出ZD或ZB部分，带入数值然后使用模拟吗？我当时试了一下好像和文献的图不一样。。。多谢帮助~
赞一下 回复此楼
4楼2014-01-17 17:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengsk

木虫 (小有名气)
引用回帖:
4楼: Originally posted by Ernestlord at 2014-01-17 17:13:04
请问是在zview的等效电路中只画出ZD或ZB部分，带入数值然后使用模拟吗？我当时试了一下好像和文献的图不一样。。。多谢帮助~...

你能解释下这个文献中Fig.8的意思不？E2，E4代表什么？
赞一下 回复此楼
仰望星空@@脚踏实地
5楼2014-01-18 10:39:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ernestlord

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by pengsk at 2014-01-18 10:39:53
你能解释下这个文献中Fig.8的意思不？E2，E4代表什么？...

这两个是同种结构的电极，e2是工作电极，e4是对电极。有电脑了再传个图…

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-01-18 11:09:48
