小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 大家帮我看下Nyquist和Bode图是几个时间常数的，用什么等效电路好啊
91/1返回列表
查看: 2985  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fengqingshu

银虫 (正式写手)

[求助] 大家帮我看下Nyquist和Bode图是几个时间常数的，用什么等效电路好啊 已有2人参与

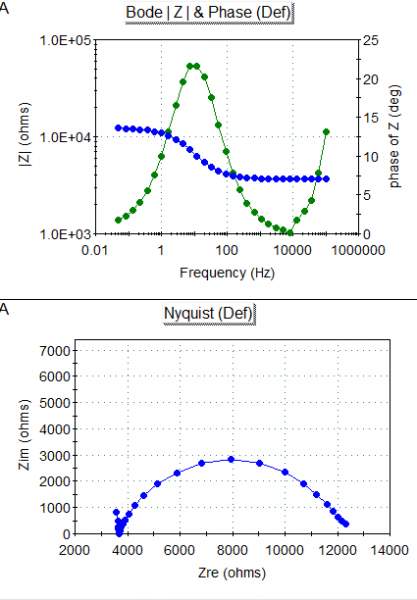

大家帮我看下Nyquist和Bode图是几个时间常数的，用什么等效电路好啊？为啥Nyquist高频端有类似半圆弧的曲线啊？还有就是Bode图怎么用Origin作图出来呢？非常感谢大家了
大家帮我看下Nyquist和Bode图是几个时间常数的，用什么等效电路好啊
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-23 20:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
你这个需要使用Q元件，最好的等效电路是R(RQ)(RQ)，不过高频段还不是够高，没有测试出来
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
2楼2013-12-23 20:39:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
引用回帖:
2楼: Originally posted by zlin at 2013-12-23 20:39:32
你这个需要使用Q元件，最好的等效电路是R(RQ)(RQ)，不过高频段还不是够高，没有测试出来

还有就是Bode图怎么用Origin作图出来呢？非常感谢
赞一下 回复此楼
3楼2013-12-24 09:37:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
根据Nyquist图看，应该就是一个时间常数。毕竟就一个半圆。高频区的那个可以忽略。
赞一下 回复此楼
4楼2013-12-24 11:04:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
引用回帖:
4楼: Originally posted by ngwang at 2013-12-24 11:04:49
根据Nyquist图看，应该就是一个时间常数。毕竟就一个半圆。高频区的那个可以忽略。

高频区忽略的话，那能把高频区的那不到半个的状去掉后拟合吗？还有就是Bode图怎么用Origin作图出来呢？非常感谢
赞一下 回复此楼
5楼2013-12-24 11:10:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)
引用回帖:
5楼: Originally posted by fengqingshu at 2013-12-24 11:10:21
高频区忽略的话，那能把高频区的那不到半个的状去掉后拟合吗？还有就是Bode图怎么用Origin作图出来呢？非常感谢...

可以去掉后拟合。Bode图你得两幅图组合，用Origin可以组合，其实就是叠加在一起。或者画图的时候选择Double-Y也行。
赞一下 回复此楼
6楼2013-12-24 11:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengqingshu

银虫 (正式写手)
引用回帖:
6楼: Originally posted by ngwang at 2013-12-24 11:14:17
可以去掉后拟合。Bode图你得两幅图组合，用Origin可以组合，其实就是叠加在一起。或者画图的时候选择Double-Y也行。...

但是组合了啊，画出的图和POWERSUIT里面的图像不一样，是不是要变横纵坐标呢，大侠
赞一下 回复此楼
7楼2013-12-24 22:32:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)
引用回帖:
7楼: Originally posted by fengqingshu at 2013-12-24 22:32:45
但是组合了啊，画出的图和POWERSUIT里面的图像不一样，是不是要变横纵坐标呢，大侠...

你画图的时候，原始数据一定要去掉表头。
赞一下 回复此楼
8楼2013-12-25 17:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牛@仔

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
时间常数的个数看bode图比较靠谱，详见交流阻抗谱导论这本书，曹楚南的。
赞一下 回复此楼
9楼2013-12-25 19:16:30
