[求助] 交流阻抗 质子交换膜 电化学 拟合

最近在做质子交换膜电导率的研究,遇到了一些问题,希望大家能参考一下。
我们所用测试平台如图1所示;国标的测试平台如图2所示;得到的较好的图谱如图3所示;不规则的图谱如图4,图5为拟合后的等效电路图。
现在我有以下几个问题存在困惑:
(1)不同文献,测试方法基本相同,计算公式却不同,究竟哪个更合理?
    在那辉教授课题组的文章中,采用图1所示的平台,利用交流阻抗法测试复合膜的电导率。电导率计算公式:б=L/(R*A)  L为膜的厚度,A为膜的面积,R为膜的电阻。而国标中给出的测试平台与那教授课题组的一致,电导率计算公式却为:б=a/(R*b*d)  其中a为电极间的距离,b为与电极垂直方向膜的有效长度,d为样品的厚度,R为膜的电阻。    参考:1Dou Z, Zhong S, Zhao C, Li X, Fu T, Na H: Synthesis and characterization of a series of SPEEK/TiO2 hybrid membranes for direct methanol fuel cell. Journal of Applied Polymer Science 2008, 109(2):1057-1062.
             2 http://www.docin.com/p-542559578.html
(2)在Nyquist图中,如何取膜的电阻值?
         大多数文献里面说取半圆与实轴高频区的交点作为膜的电阻,但是也有部分文献说可以取直线在实轴上的截距。请问两种取法各自是出于什么考虑的?究竟应该怎么取?
(3)对于不规则的图谱(如图4),怎么进行拟合?

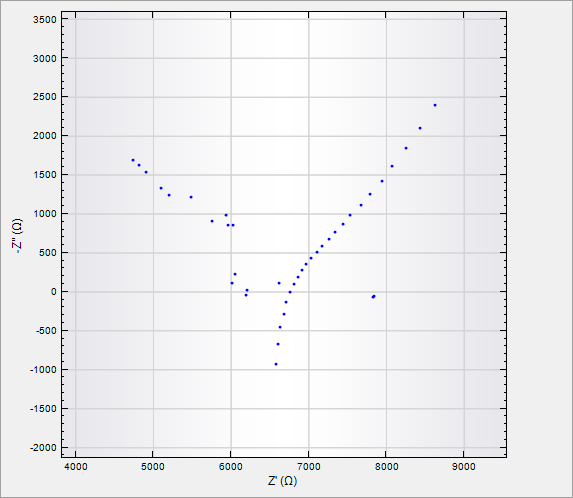

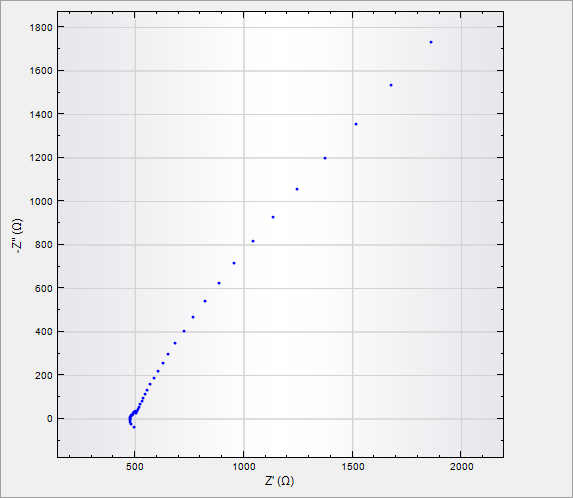

     对于图3较为规则的图谱,可以较好的将高频区拟合成一个半圆。但是对于图4这样的图谱,显示出一种“V”形状,是什么情况造成的呢?若取高频区的点做圆的话,得到的圆直径很大,圆形与高频区实轴交点为负。
(4)拟合电路图中各原件的物理意义?

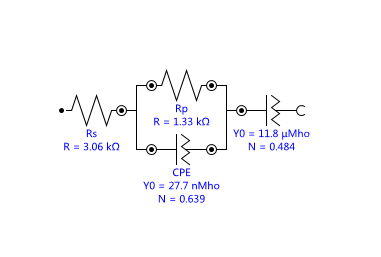

    根据图5的电路图,拟合后的数据与原图谱的重合性较好。但是我不太清楚各个原件的物理意义。我只知道Rs是半圆与实轴高频区的交点,Rp为半圆的直径。
请求您的帮助,还愿大家不吝赐教!

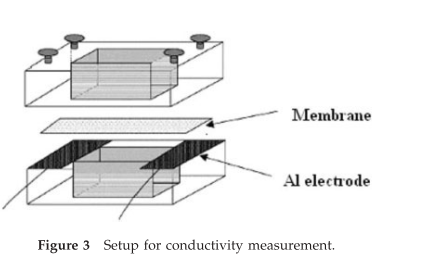

图1,课题组采用的测试平台

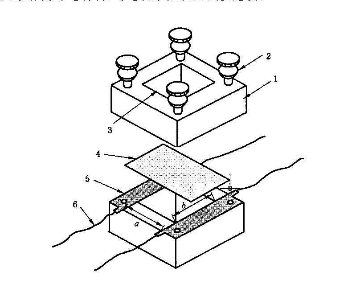

图2,国标给出的测试平台












[ 来自科研家族 高分子家族 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
zlin: ECEPI+1, 鼓励应助! 2013-04-16 09:01:22
xiayue1990: 金币+10, ★★★很有帮助 2013-07-14 09:23:45
与测液体电解质的电导率一样,都采用阻抗技术。
   对标准的方形电解池而言,在计算时,公式中的电解池常数:电极之间的距离和电极面积。
  但对于电极布置在膜的同一面的情况,不涉及膜的厚度,如果把电极固定在膜的对面(三明治结构),就需要考虑膜厚。
  至于由阻抗数据计算导电率的公式:conductivity=d/A*(Z')/(|Z|^2);
                           d: 电极之间的距离(电极同侧),或材料厚度(电极夹样品);
                           A:电极面积,或样品面积;
                           Z':阻抗实部;|Z|阻抗模量
                          至于取哪个频率下的阻抗实部和模量呢?一般可以从模量-频率图可以看出,模量大小不明显随频率增大而变化时的频率。对大多数液体电解质,这个频率在1kHz to 20 kHz。
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-04-15 22:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Yummyym

新虫 (正式写手)

引用回帖:
2楼: Originally posted by Jackcd12 at 2013-04-15 22:55:03
与测液体电解质的电导率一样,都采用阻抗技术。
   对标准的方形电解池而言,在计算时,公式中的电解池常数:电极之间的距离和电极面积。
  但对于电极布置在膜的同一面的情况,不涉及膜的厚度,如果把电极固定在 ...

您好,我想请问一下,这个阻抗模量是从EIS数据里面可以读出来?
3楼2022-11-08 21:17:16
