[求助] 请教盐水中交流阻抗谱随时间的变化-附图

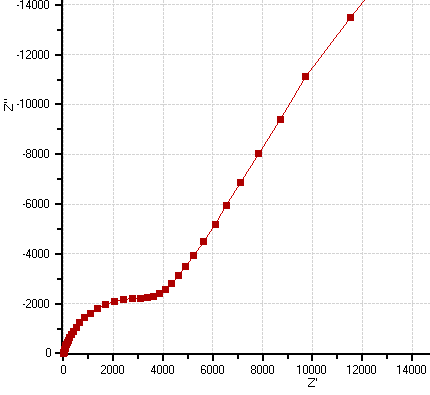

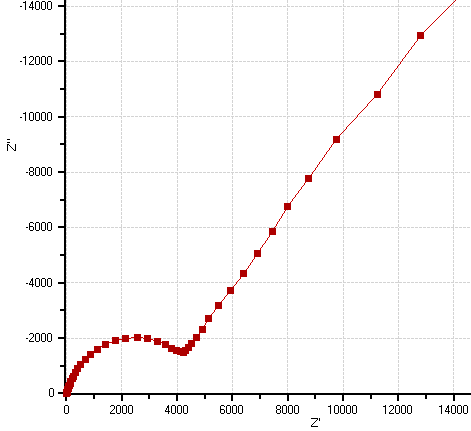

材料是SiC/Al复合材料，在3.5%NaCl中浸泡测试EIS。随浸泡时间延长，第一个半圆后半部分往上抬起来了，半圆变得不完整了（如图，分别为浸泡1h，12h，24h的Nyquist图）。而且这造成在用等效电路拟合的时候，第一个半圆的阻抗值增加了（由2900增加至4000左右）。请问半圆的完整性跟耐蚀性有关系吗？这种情况是什么原因造成的？
请教盐水中交流阻抗谱随时间的变化-附图


请教盐水中交流阻抗谱随时间的变化-附图-1


请教盐水中交流阻抗谱随时间的变化-附图-2
回复此楼

» 收录本帖的淘帖专辑推荐

电化学

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-10-04 18:24:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)

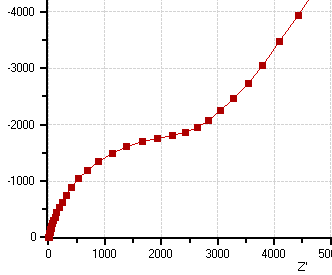

不好意思，图传错了，现象是一样的，但是不是相对应的一组数据，重新上传了。谢谢！
请教盐水中交流阻抗谱随时间的变化-附图-3


请教盐水中交流阻抗谱随时间的变化-附图-4


请教盐水中交流阻抗谱随时间的变化-附图-5
赞一下 回复此楼
2楼2013-10-04 18:31:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
derekqian: 金币+5, ★有帮助 2013-10-04 23:20:37
半圆弧直径大小反映了电极表面电荷转移的难易程度，你的情况，电极为含Al的复合物，如果半圆直径随浸泡时间延长而变大的话，意味着耐腐蚀性在增加，反之，真表面腐蚀在加剧。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
3楼2013-10-04 19:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
derekqian: 金币+5, ★★★很有帮助 2013-10-04 23:33:44
1. 半圆和后面的斜线分别代表界面阻抗和扩散阻抗，中间交叉的部分表示界面过程和扩散过程的交叉时间，分的越开，说明这两个过程间隔越大；
2.单纯从阻抗值来看，界面阻抗变大，反应趋于困难，耐腐蚀性增大；
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2013-10-04 20:31:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by Jackcd12 at 2013-10-04 19:25:14
半圆弧直径大小反映了电极表面电荷转移的难易程度，你的情况，电极为含Al的复合物，如果半圆直径随浸泡时间延长而变大的话，意味着耐腐蚀性在增加，反之，真表面腐蚀在加剧。

谢谢~那您能否再帮忙分析一下为何24h的圆弧（已经称不上完整的半圆了）是什么情况。我的意思是，高频的这一段由开始的半圆变成后来只有1/4个圆了。
赞一下 回复此楼
5楼2013-10-04 23:24:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by langzhizhou at 2013-10-04 20:31:46
1. 半圆和后面的斜线分别代表界面阻抗和扩散阻抗，中间交叉的部分表示界面过程和扩散过程的交叉时间，分的越开，说明这两个过程间隔越大；
2.单纯从阻抗值来看，界面阻抗变大，反应趋于困难，耐腐蚀性增大；

哎呀，对不起，我没注意金币只能给5个，全都给2楼了。。。那按照您第一条的说法，是不是表明随着浸泡时间的延长，这两个过程间隔变小了？
赞一下 回复此楼
6楼2013-10-04 23:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by derekqian at 2013-10-04 23:24:39
谢谢~那您能否再帮忙分析一下为何24h的圆弧（已经称不上完整的半圆了）是什么情况。我的意思是，高频的这一段由开始的半圆变成后来只有1/4个圆了。...

最好用软件拟合一下才清楚。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-10-05 01:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by Jackcd12 at 2013-10-05 01:45:42
最好用软件拟合一下才清楚。...

我拟合过了，等效电路用的R(Q(R(QR)))，拟合出来跟实际曲线还挺符合的。这个材料没经过任何处理，所以我没有用到瓦尔堡阻抗。我觉得用瓦尔堡阻抗解释不通。您有什么建议吗？
赞一下 回复此楼
8楼2013-10-05 17:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

如果用R(Q(R(QR)))拟合你的曲线，误差小于10%，曲线重合也比较好，那就可以。但是，根据你的阻抗谱曲线的样子，应该有扩散阻抗一项。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2013-10-05 19:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by Jackcd12 at 2013-10-05 19:19:34
如果用R(Q(R(QR)))拟合你的曲线，误差小于10%，曲线重合也比较好，那就可以。但是，根据你的阻抗谱曲线的样子，应该有扩散阻抗一项。

嗯，拟合结果还挺好的。我一开始也觉得是扩散一项，但是想想解释不通。多谢您的指点～

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2013-10-05 22:12:34
