[求助] 帮忙看看我这两个阻抗谱有几个时间常数。。铝合金在NaCl溶液中的

铝合金在NaCl溶液中的阻抗谱

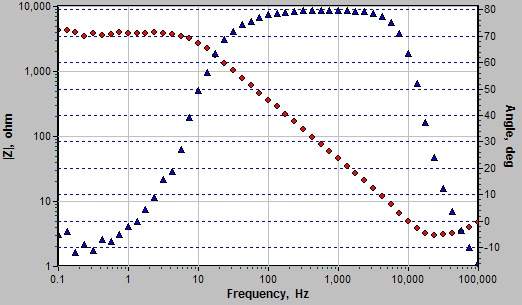

1号bode图上方的平台是否意味着两个容抗弧的叠加？

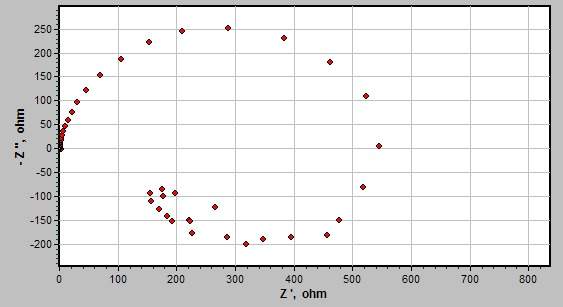

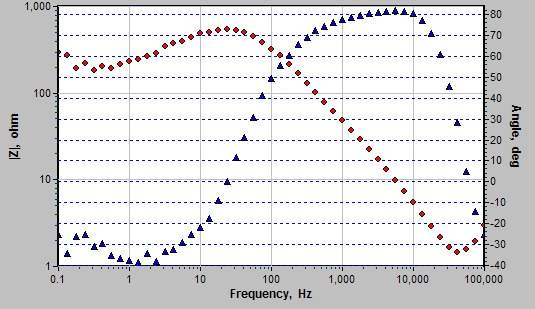

2号有明显的电感，1号确没有，可以用同一个等效电路吗？
十分感谢！

帮忙看看我这两个阻抗谱有几个时间常数。。铝合金在NaCl溶液中的


帮忙看看我这两个阻抗谱有几个时间常数。。铝合金在NaCl溶液中的-1


帮忙看看我这两个阻抗谱有几个时间常数。。铝合金在NaCl溶液中的-2


帮忙看看我这两个阻抗谱有几个时间常数。。铝合金在NaCl溶液中的-3
回复此楼

» 收录本帖的淘帖专辑推荐

金属电化学腐蚀

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我的精神分裂已经治好了，现在我和我都很好。
1楼 2015-03-06 08:38:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
mingren2588: 金币+20, ★★★很有帮助, 谢谢！ 2015-03-06 13:13:03
1.最大相位角的峰很宽可能意味着两个时间常数的叠加，但是在某些钝化体系中这是钝化膜保护性好的表现，这种情况下只对应时间常数。楼主可以两种情况都试一下，阻抗谱有时候可以用很多等效电路都能拟合的很好，关键是看物理意义的解释了
2.感觉1号样品的低频点没有测好吧，楼主有没有重复过？
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
2楼2015-03-06 11:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingren2588

至尊木虫 (文坛精英)

囧囧有神
引用回帖:
2楼: Originally posted by binbinitaly at 2015-03-06 11:03:18
1.最大相位角的峰很宽可能意味着两个时间常数的叠加，但是在某些钝化体系中这是钝化膜保护性好的表现，这种情况下只对应时间常数。楼主可以两种情况都试一下，阻抗谱有时候可以用很多等效电路都能拟合的很好，关键是 ...

感谢回答
我这材料耐蚀性较差，极化曲线都没有钝化区，这样就可以说明两个容抗弧的叠加了吧……那么nyquist图里第一个容抗弧是不是在最左边那一点点左弯的小弧呀，第二个就是整个图显示的大半圆？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
我的精神分裂已经治好了，现在我和我都很好。
3楼2015-03-06 13:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
mingren2588: 金币+20, ★★★很有帮助, 谢谢 2015-03-06 15:45:24
引用回帖:
3楼: Originally posted by mingren2588 at 2015-03-06 13:12:45
感谢回答
我这材料耐蚀性较差，极化曲线都没有钝化区，这样就可以说明两个容抗弧的叠加了吧……那么nyquist图里第一个容抗弧是不是在最左边那一点点左弯的小弧呀，第二个就是整个图显示的大半圆？
...

这个有可能，我之前就遇到过类似的情况（钝化体系），两个时间常数叠加在一起，Nyquist图看上去就一个大半圆。
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
4楼2015-03-06 15:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingren2588

至尊木虫 (文坛精英)

囧囧有神
引用回帖:
4楼: Originally posted by binbinitaly at 2015-03-06 15:23:15
这个有可能，我之前就遇到过类似的情况（钝化体系），两个时间常数叠加在一起，Nyquist图看上去就一个大半圆。...

谢谢回复。。。
不知道您有什么等效电路拟合的方法不
根据文献自己做的几个电路拟合结果都不好，唯一可以的一确实一个电容一个电感的，物理意义不好分析啊。。。
赞一下 回复此楼
我的精神分裂已经治好了，现在我和我都很好。
5楼2015-03-06 15:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by mingren2588 at 2015-03-06 15:46:55
谢谢回复。。。
不知道您有什么等效电路拟合的方法不
根据文献自己做的几个电路拟合结果都不好，唯一可以的一确实一个电容一个电感的，物理意义不好分析啊。。。...

是在抱歉，感抗的情况我也没遇到过
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
6楼2015-03-07 11:45:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mingren2588

至尊木虫 (文坛精英)

囧囧有神
引用回帖:
6楼: Originally posted by binbinitaly at 2015-03-07 11:45:54
是在抱歉，感抗的情况我也没遇到过...

还是谢谢了！

[ 发自手机版 http://muchong.com/3g ]
回复此楼
我的精神分裂已经治好了，现在我和我都很好。
7楼2015-03-07 12:02:23
