求助，图上的等效电路和时间常数分析
|
|

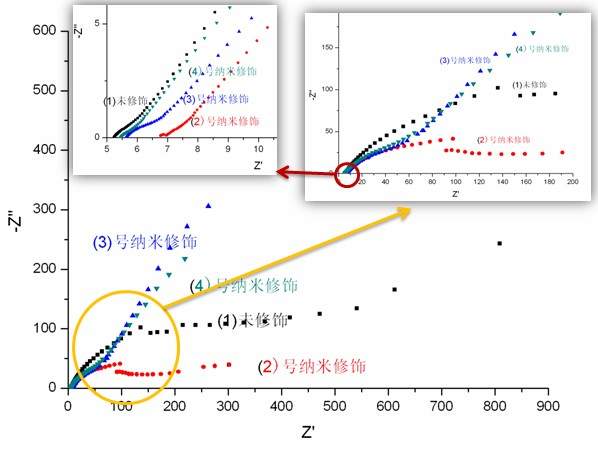

背景介绍： 分别用纳米材料（2）号，（3）号，（4）号修饰多孔金属电极（1）号。由此得到电极（1）号，（2）号，（3）号，（4）号极，将这些电作为微生物燃料电池的阳极，经过20天的运行后原位测试EIS。采用三电极体系原位测量，电池的阳极作为工作电极，阴极为对电极，参比电极Ag/AgCl放在阳极的旁边。 注意：作为工作电极的阳极本身就是多孔电极，其上不仅有纳米材料的修饰而且还附着了能产生电子的生物膜。 问题： 1. 图上能看出几个时间常数，求高手帮我分析一下。 2. 俺这组图适合什么样的等效电路，等效电路各组件分别代表什么含义？ 小伙伴们，帮帮我吧，祝大家节日快乐。  EIS.jpg  bode.jpg [ Last edited by houjunxian88 on 2013-10-3 at 14:05 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 微生物燃料电池 | 电化学阻抗谱相关 | EIS测试 |
» 猜你喜欢
湖南农业大学能源材料创新团队招收2025化学专业研究生（学硕）调剂
已经有0人回复
-
2026年西华大学材料学院-材料近净成形与表面技术研究团队-招收调剂研究生
已经有9人回复
-
分析化学论文润色/翻译怎么收费?
已经有135人回复
-
调剂信息
已经有0人回复
-
华南理工0703化学，总分336求调剂
已经有8人回复
-
河北农大生物与医药专业招收调剂，名额充足
已经有0人回复
-
齐鲁工业大学 国家重点实验室-新能源、锂离子电池、材料、化学方向
已经有0人回复
-
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有57人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有73人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 帮忙看看nyquist图和bode图
已经有3人回复
- 期待大牛！帮忙拟合阻抗谱等效电路~
已经有21人回复
- 凝胶聚电解质交流阻抗等效电路模型求助以及解释
已经有4人回复
- 如何用zsimpwin软件拟合阻抗？
已经有13人回复
- 阻抗谱图和极化曲线
已经有7人回复
- 测试质子交换膜阻抗的夹具怎么设计，做的阻抗谱图怎么是一条弯曲的斜线，
已经有5人回复
- 求助Bode图解释
已经有14人回复
- 求助EIS图分析，作为外行看了教程也实在拟合不出来
已经有13人回复
- 涂层电极的等效电路图
已经有8人回复
- 急求阻抗等效电路Bode解释，谢谢！！！
已经有3人回复
- 请问这样的阻抗复平面图怎么分析？？？
已经有7人回复
- 【求助】求助高手交流阻抗图 拟合等效电路的问题
已经有19人回复
- 【求助】交流阻抗谱图若干问题求助
已经有4人回复
- 【求助】EIS中Bode图中怎么看时间常数个数呢？
已经有4人回复
- 【讨论】交流阻抗图分析起点、拐点以及直径
已经有10人回复
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32033.8
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
|
1.你这图应该是只有两个时间常数，1000-100之间、1-10之间；因为你的红线和黑线出现断电现象，这两条线最好从新测试，不然影响分析结果 2.如上所述，两个时间常熟，代表两个半圆，等效电路图就出来了。。。 |
» 本帖已获得的红花（最新10朵）
2楼2013-10-03 16:44:50
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13919.4
- 红花: 366
- 帖子: 7632
- 在线: 2165.4小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
|
你 这个电极体系比较复杂，因此，你需要知道你的目的，测试时的电解液是什么，工作电极表面可能发生的反应。 从你的阻抗谱看，电极过程为一个时间常数，可以尝试的等效电路：Rs(Q(RpW)). 至于等效电路各元件的意义，如果你的研究工作经常需要设计阻抗谱的话，最好去看看阻抗谱的书。如果就一次性使用的话，在这个等效电路中:Rs：电解液电阻，Q：恒相位元件（广义上的电容元件），Rp：极化电阻，W:扩散电阻。 3#，4#表面形成的膜可能更密实。2#电荷转移电阻比其它的要大。 |
» 本帖已获得的红花（最新10朵）
3楼2013-10-03 16:51:12
houjunxian88
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 167.8
- 散金: 2
- 红花: 5
- 帖子: 67
- 在线: 54.2小时
- 虫号: 1605421
- 注册: 2012-02-08
- 性别: MM
- 专业: 工程热物理相关交叉领域
4楼2013-10-03 16:57:49
houjunxian88
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 167.8
- 散金: 2
- 红花: 5
- 帖子: 67
- 在线: 54.2小时
- 虫号: 1605421
- 注册: 2012-02-08
- 性别: MM
- 专业: 工程热物理相关交叉领域
送红花一朵 |
谢谢您，上一次的帖子你给了我很大的帮助，好人一生平安，呵呵 1. 首先，我怎么觉得有两个时间常数呢，Nyquist图上能看出有2个半圆，虽然Bode图上只出现明显的一个峰，但在10000-1000频率之间曲线变化较平缓的，配合Nyquist图，也能认为是一个时间常数吧。 2. Nyquist图这两个半圆表示什么意思呢，大概是由什么引起的，哪个半圆表示极化阻抗？扩散阻抗怎么分析呢？ 3. 3#，4#表面形成的膜可能更密实。咋个看出来的嘛 4. 2#电荷转移电阻比其它的要大，你比较的是哪个半圆的大小，第一个还是第二个？ 有推荐的书么，简单易懂，适合我这个的分析。俺学的热能工程，现在看是要开始补习电化学的知识了。  |
5楼2013-10-03 17:20:32
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13919.4
- 红花: 366
- 帖子: 7632
- 在线: 2165.4小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
【答案】应助回帖
|
你的阻抗谱看上去应该是一个半圆弧+直线，你可以用R(Q(RW))拟合看看拟合误差大学和你关心的元件数值是不是你希望的结果。 阻抗谱的解释要根据具体的电极体系才有意义。一般而言，对高频端出现一个半圆弧和低频端一条直线的阻抗谱，半圆弧反映极化（电荷转移）的阻抗，直线段反映存在扩散阻抗，阻抗谱形状的变化取决于极化阻抗和扩散阻抗的相对大小，但极化阻抗很小时，高频端的半圆弧就会消失，你看到的就是一直线，这表明电极过程主要由扩散传质过程控制。 阻抗谱的书不少，但内容多，也很复杂，很多人望而生畏，短时间收获也不大。因此，对你而言，先看看下面这篇文章总结性地介绍阻抗谱的基本知识也就够了。有了这个基本概念后，再看文献的分析。 Basics of Electrochemical Impedance Spectroscopy http://www.gamry.com/assets/Application-Notes/Basics-of-EIS.pdf |
6楼2013-10-03 20:12:16
