[求助] 求高人帮我看看阻抗拟合结果？

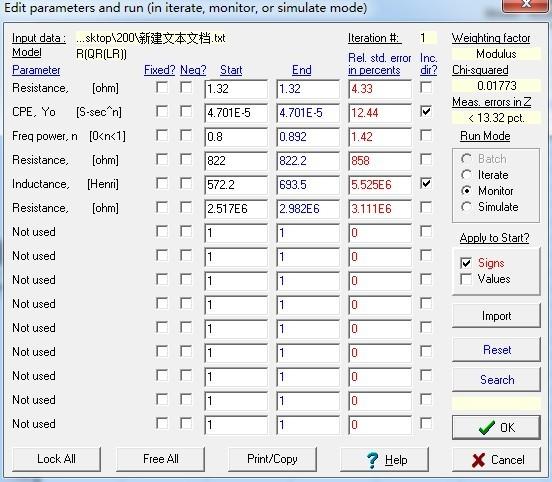

下面是我一组阻抗拟合结果，等效电路选择的是R（QR（（LR）），请问下结果显示中，哪个表示溶液电阻Rs?电荷传递电阻Rt?电容Cd?
另外，请问这个拟合结果算理想不？还是需要再重新拟合？速求，谢谢！

回复此楼

» 收录本帖的淘帖专辑推荐

照明前沿 锂电技术交流贴 电化学分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-23 23:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

这次拟合结果很好嘛。
这里用了恒相位角元件CPE，它是根据拟合需要而提出的一个假想元件，是广义上的电容元件C，它与电极表面几何结构有关。
CPE有两个参数：Y0 和指数n. 对纯电容而言，n=1, 但n偏离1越远，意味着电极表面结构（e.g. 多孔）的影响就越大。Y0与电容之间的具体关系需要根据实验确定，不过，有少量文献提出了其关联计算关系。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-02-24 16:58:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
yanbo1986: 金币+1, 感谢应助。 2013-02-24 15:05:11
拟合结果从上到下分别对应于你的等效电路元件R（QR（（LR）），你的结果中最后两项L, R的误差大得不可思议，说明你选择的等效电路是不合适的。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-02-24 01:00:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你如果必须求界面电容的话，再查阅文献（有一篇文献中列出了几个经验关系式），如果通过Rt和CPE的指数n的大小能定性解释结果的话，就不必需要计算出具体数值了。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-02-25 00:26:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

我觉得你好结果是可以接受的。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
12楼2013-02-26 11:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

没有去除散点就得到这个拟合结果算不错了，那就不必要去除散点。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
14楼2013-02-26 14:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
我的拟和chi-squared最多10-4，单项最高100
赞一下 回复此楼
精专业、强意志、壮身体
3楼2013-02-24 09:20:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-02-24 01:00:10
拟合结果从上到下分别对应于你的等效电路元件R（QR（（LR）），你的结果中最后两项L, R的误差大得不可思议，说明你选择的等效电路是不合适的。

我其实也不懂为什么要选这个等效电路哈，我做的体系，我差了文献，都是引用的R(QR)这个等效电路，但是后面都画了勾，我就以为这个等效电路不合适，才换成R(QR(LR))这个电路。

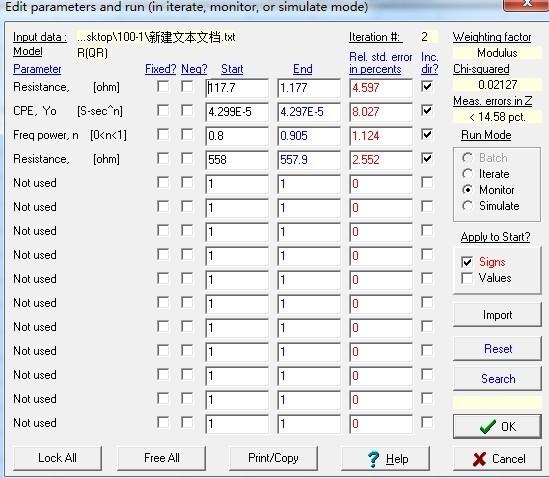

下面是我用R(QR)这个等效电路拟合的一组，请问下这个里面哪个项是表示的电容这项呢？

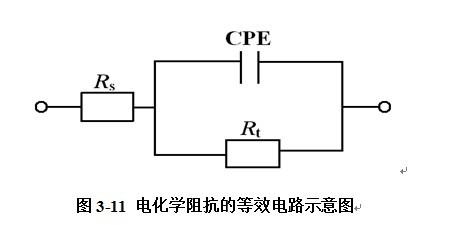

最下面是等效电路图哈。




赞一下 回复此楼
4楼2013-02-24 14:39:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
5楼: Originally posted by Jackcd12 at 2013-02-24 16:58:14
这次拟合结果很好嘛。
这里用了恒相位角元件CPE，它是根据拟合需要而提出的一个假想元件，是广义上的电容元件C，它与电极表面几何结构有关。
CPE有两个参数：Y0 和指数n. 对纯电容而言，n=1, 但n偏离1越远，意味着 ...

Y0与电容之间的具体关系需要根据实验确定  请问是根据实验的什么来确定呢？
我确实不了解哈！
赞一下 回复此楼
6楼2013-02-24 21:14:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
7楼: Originally posted by Jackcd12 at 2013-02-25 00:26:01
你如果必须求界面电容的话，再查阅文献（有一篇文献中列出了几个经验关系式），如果通过Rt和CPE的指数n的大小能定性解释结果的话，就不必需要计算出具体数值了。

我确实需要具体的界面电容值哈。今天查阅了曹楚楠阻抗谱导论，了解到常相位角元件是由Yo和n组成。n值可以由拟合结果直接读出，那请问下Yo如何求得呢？我选择等效电路是R（QR），请问下这里的Yo是不是就等于法拉第导纳？但是怎么用书上的表达式Yo=1/Rt求得不对呢？（只有一个时间常数情况）速求，谢谢！
赞一下 回复此楼
8楼2013-02-25 22:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

这里的Y0是CPE的参数，不是导纳，当然你不能那样用了。
电容与Yo的关系式不是标准的，因此，一般书上很难找到。我曾经在一篇文章中看到过，这些经验公式在这里不好写，我要找一下，你留个接收地址吧。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2013-02-25 23:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

52754827

新虫 (小有名气)
引用回帖:
9楼: Originally posted by Jackcd12 at 2013-02-25 23:19:17
这里的Y0是CPE的参数，不是导纳，当然你不能那样用了。
电容与Yo的关系式不是标准的，因此，一般书上很难找到。我曾经在一篇文章中看到过，这些经验公式在这里不好写，我要找一下，你留个接收地址吧。

好的，非常感谢啊！那发我邮箱52754827@qq.com如果不是标准的关系式，那一般是如何求得电容值大小的呢？可以顺便把告诉我吗
赞一下 回复此楼
10楼2013-02-25 23:38:40
