[求助] 请教高手帮我看看我做的交流阻抗的拟合

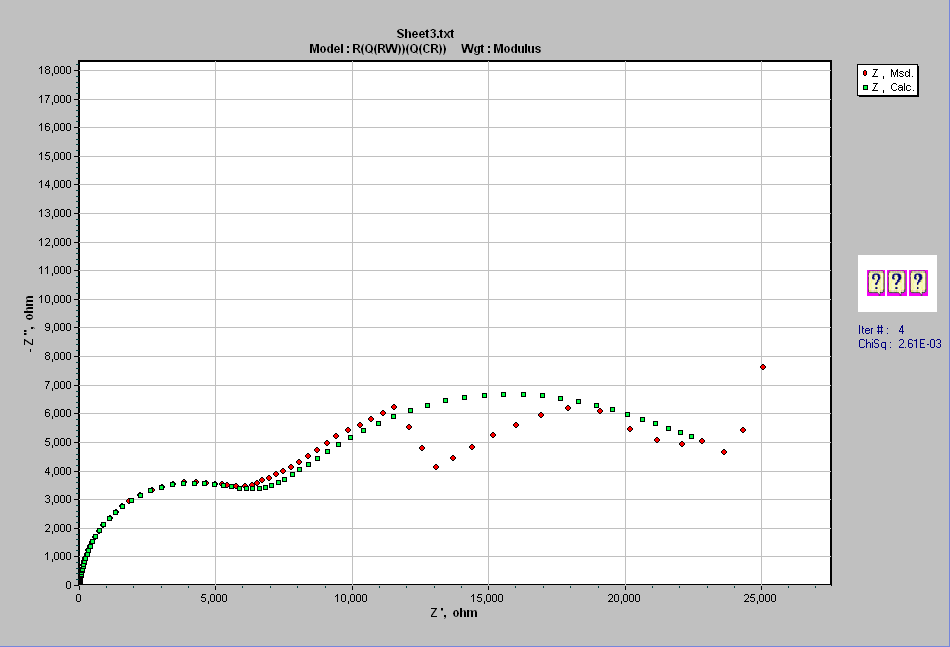

这是我做出来的SiC/Al复合材料的交流阻抗拟合结果，软件用的zsimpwin。我没什么经验，新手，不太懂。不知道我拟合的对不对（主要是低频部分），还有就是各个元件有没有物理意义。请高手指点!

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-04 21:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
derekqian: 金币+2, ★有帮助 2013-01-05 22:39:08
先不说拟合的问题，你的原始数据曲线出现的调档是不正常的，估计你的仪器有问题。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-01-05 00:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-01-05 00:36:21
先不说拟合的问题，你的原始数据曲线出现的调档是不正常的，估计你的仪器有问题。

哪儿有问题？我不太明白，请指点一下，多谢啦
赞一下 回复此楼
3楼2013-01-05 22:39:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moneyying

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-01-05 00:36:21
先不说拟合的问题，你的原始数据曲线出现的调档是不正常的，估计你的仪器有问题。

你好，能请教一下吗？我做EIS，选择实验技术后设定参数（选交流阻抗，0.01hz-10000hz，电位为开路电位），每一步都应该没有问题，可是为什么最都只出现11个点，然后就停止了？
赞一下 回复此楼
4楼2013-01-06 08:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
3楼: Originally posted by derekqian at 2013-01-05 22:39:55
哪儿有问题？我不太明白，请指点一下，多谢啦...

你看看你的阻抗谱曲线与文献看到的明显不一样吧，你的是有台阶曲线，这是不正常的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-01-06 14:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by Jackcd12 at 2013-01-06 14:20:05
你看看你的阻抗谱曲线与文献看到的明显不一样吧，你的是有台阶曲线，这是不正常的。...

求教求教，您说的是中间那个尖的峰么？这可能是什么问题呢？我用那个设备做出来的好多都是这样的。。。
赞一下 回复此楼
6楼2013-01-07 22:35:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
我没有看过想你那个阻抗谱的，一般曲线是连续的，即使是曲线与直线交接处也很自然，而你的图是上下台阶形。不正常，先检查你的仪器，或用一个已知电极测试看看阻抗谱图是不是这样。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-01-07 22:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by Jackcd12 at 2013-01-07 22:50:42
我没有看过想你那个阻抗谱的，一般曲线是连续的，即使是曲线与直线交接处也很自然，而你的图是上下台阶形。不正常，先检查你的仪器，或用一个已知电极测试看看阻抗谱图是不是这样。

真心多谢！我换一个设备试试，如果不是这样的话估计就是设备问题了
赞一下 回复此楼
8楼2013-01-07 23:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
