[求助] 运动轨迹方程

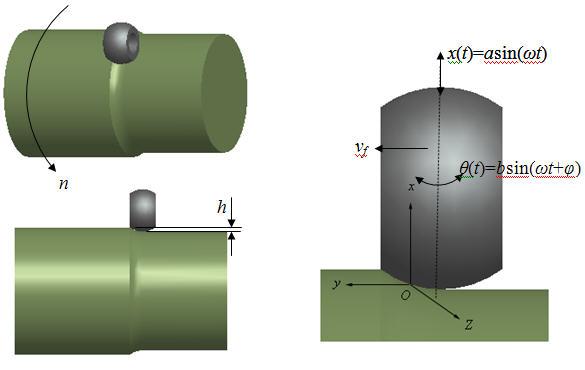

问题：一个刚性球体，被削边，直径为d。球体滚压一根直径为D的圆柱体，滚压深度为h。在滚压过程中，圆柱体作匀速转动，转速为n；球体在外力作用下沿球心轴线做纵向往复运动，运动轨迹为x(t)=asin(ωt)，并绕该轴线做扭转运动，运动轨迹为θ(t)=bsin(ωt+φ)，同时球体沿y轴做平移匀速运动，速度为vf。如何给出球体与圆柱体接触面上任意一点的运动轨迹方程？（假设该点为如图中坐标系原点，该点在钢球上）？
请帮忙，非常感谢！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
科研仅是生活的一小部分
1楼 2012-12-18 15:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytpan

金虫 (小有名气)
分三个方向构建运动轨迹方程?
赞一下 回复此楼
2楼2012-12-19 20:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengjx

金虫 (正式写手)
引用回帖:
2楼: Originally posted by ytpan at 2012-12-19 20:05:58
分三个方向构建运动轨迹方程?

是.请帮忙,非常感谢!
赞一下 回复此楼
科研仅是生活的一小部分
3楼2012-12-20 11:01:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytpan

金虫 (小有名气)
我也不会哈！
看见金币多，友情帮顶一下！
赞一下 回复此楼
4楼2012-12-20 13:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q1635068839

银虫 (正式写手)
是不是圆柱体转速为n时，那个球体也会围着圆柱体滚动？还是顺着圆柱体转动但是一直在圆柱体上面。题意没太懂。
赞一下 回复此楼
当初以为先设置账号再进来设置汉语昵称呢，我叫烟雨罐头。
5楼2012-12-20 19:56:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q1635068839

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
华丽的飘过: 金币+10, 3q 2012-12-21 04:47:36
zhengjx: 金币+100, ★★★很有帮助, 求解思路very nice！只可惜自己笨了点，希望能提供求解过程和结果！谢谢！ 2012-12-21 08:46:00
我想应该先算出球心的运动方程。由于球形不参与转动或是扭动，只考虑移动。为方便，先以初始时球心为坐标原点（若以所求点为原点有点繁琐，你可以坐标平移一下）显然x0(t)=asin(ωt).。。y0=vf*t…z0=0。
之后看球面上任意一点q ；首先测得初始状态时球心到q点的坐标差，即向量OQ=（x1,y1,z1）。然后算q点相对于球心的运动，显然只有沿y轴转动和沿x轴扭动。沿y转动转速θy(t)=2nD*3.14/d.（h小到忽略对 y的影响）θx(t)=bsin(ωt+φ).（都是角速度）。之后q点相对于球心运动方程。需要球坐标转换，在球坐标中θ和φ是 沿x轴和z轴转动的，所以应该把y轴改成z轴。算出运动方程后再代入球心的运动方程中就出来了。
PS:把y轴改成z轴后图中符号都得改，我这里文字说不清楚，中心意思明白了吗
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhengjx
当初以为先设置账号再进来设置汉语昵称呢，我叫烟雨罐头。
6楼2012-12-20 21:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengjx

金虫 (正式写手)
引用回帖:
5楼: Originally posted by q1635068839 at 2012-12-20 19:56:18
是不是圆柱体转速为n时，那个球体也会围着圆柱体滚动？还是顺着圆柱体转动但是一直在圆柱体上面。题意没太懂。

由于摩擦的作用，球体会顺着圆柱体转动但是一直在圆柱体上面。

圆柱体不运动时，球体也会沿球心轴线做纵向往复运动，运动轨迹为x(t)=asin(ωt)，并绕该轴线做扭转运动，运动轨迹为θ(t)=bsin(ωt+φ)，同时球体沿y轴做平移匀速运动，速度为vf。

谢谢！
赞一下 回复此楼
科研仅是生活的一小部分
7楼2012-12-21 08:36:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengjx

金虫 (正式写手)
送鲜花一朵
引用回帖:
6楼: Originally posted by q1635068839 at 2012-12-20 21:01:53
我想应该先算出球心的运动方程。由于球形不参与转动或是扭动，只考虑移动。为方便，先以初始时球心为坐标原点（若以所求点为原点有点繁琐，你可以坐标平移一下）显然x0(t)=asin(ωt).。。y0=vf*t…z0=0。
之后看球 ...

意思明白了！
专家！高手！
能用word把求解过程和求解结果都发给我吗？截图即可！
非常感谢！
赞一下 回复此楼
科研仅是生活的一小部分
8楼2012-12-21 08:44:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengjx

金虫 (正式写手)
引用回帖:
6楼: Originally posted by q1635068839 at 2012-12-20 21:01:53
我想应该先算出球心的运动方程。由于球形不参与转动或是扭动，只考虑移动。为方便，先以初始时球心为坐标原点（若以所求点为原点有点繁琐，你可以坐标平移一下）显然x0(t)=asin(ωt).。。y0=vf*t…z0=0。
之后看球 ...

关于沿y转动转速θy(t)=2nD*3.14/d没有理解，为何不是θy(t)=n*D/d呢？两者接触点的线速度应该是一样大的。
球坐标转换也不会！后面的最终求解也求不出来了
赞一下 回复此楼
科研仅是生活的一小部分
9楼2012-12-21 08:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

q1635068839

银虫 (正式写手)
引用回帖:
9楼: Originally posted by zhengjx at 2012-12-21 08:55:18
关于沿y转动转速θy(t)=2nD*3.14/d没有理解，为何不是θy(t)=n*D/d呢？两者接触点的线速度应该是一样大的。
球坐标转换也不会！后面的最终求解也求不出来了...

我以为n的单位是多少转每秒，所以就乘以2*3.14换算成角速度，单位转换问题，无大碍。
另外，当球体上下震动时，是否考虑球体上升时和圆柱脱离接触导致球体惯性转动。要是考虑的话理论应该算不出来了
赞一下 回复此楼
当初以为先设置账号再进来设置汉语昵称呢，我叫烟雨罐头。
10楼2012-12-21 14:39:40
