[求助] 继续求助Matlab绘图！

在帖子http://muchong.com/bbs/viewthread.php?tid=4346449中部分实现了绘图目标。感谢sogooda朋友！
现在情况是：得到了520*3的矩阵，前两列是点的XY坐标，第三列是与圆心成的角度。

现在想要实现：
一、colorbar按矩阵行数从黑色[0 0 0]过渡到绿色[0 1 0]，
二、在图上划出形状，首先是质心与圆心连线和Y轴角度的值是第三列数据，然后画出图上所示的形状并填充采样时刻（所在的第几行）对应的颜色。


希望得到大家的建议与帮助！效果图和mat文件如下。

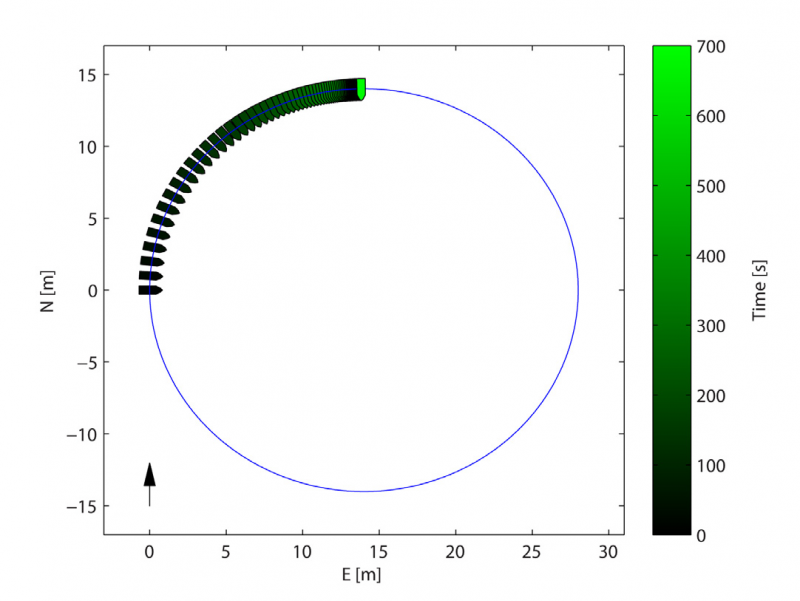

效果图[ Last edited by plxh on 2012-4-8 at 09:43 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : matlab.mat
    • 2012-04-08 09:42:48, 9.33 K

» 本帖@通知

@sogooda

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-04-08 09:35:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sogooda

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
plxh: 金币+5, ★★★很有帮助, 先谢谢！我理解理解！ 2012-04-08 12:03:51
xiegangmai: 金币+2, 谢谢应助！ 2012-04-08 22:52:38

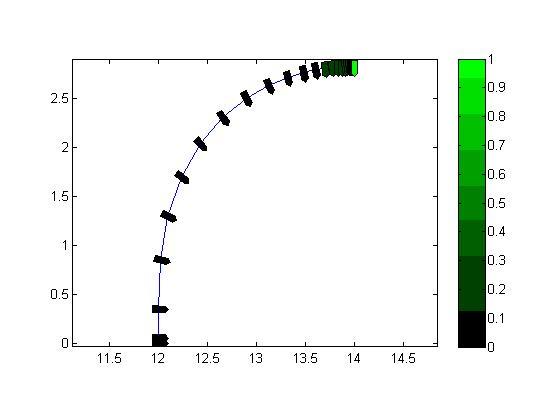

兄弟你的数据太密了，画出来都看不出来效果。
下面的程序里是将数据1/5稀疏之后的效果图。
CODE:
function Untitled2
clear;clc;close all
load matlab
eta1=eta1(1:5:end,:);

x=eta1(:,2);
y=eta1(:,1);
% theta=eta1(:,3); % ?

theta=pi/2-eta1(:,3);
figure1=figure('color','w');plot(x,y);hold on;axis equal
myr=linspace(0,0,length(x));
myg=linspace(0,1,length(x));
myb=linspace(0,0,length(x));
for jj=1:length(x)
    plotSquare2(x(jj),y(jj),theta(jj),1/30,[myr(jj),myg(jj),myb(jj)]);
end
colormap([myr', myg', myb'])
colorbar
saveas(gcf,'untitled2.jpg')


function plotSquare(x0,y0,theta,a,mycolor)
xs=[-2*a,-2*a,2*a,3*a,2*a,-2*a];
ys=[a,-a,-a,0,a,a];

xy=[cos(theta),-sin(theta);
    sin(theta),cos(theta)]*[xs;ys] ;

fill(xy(1,:)+x0,xy(2,:)+y0,mycolor)
赞一下(1人) 回复此楼
2楼2012-04-08 12:02:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plxh

木虫 (正式写手)
引用回帖:
2楼: Originally posted by sogooda at 2012-04-08 12:02:00:
兄弟你的数据太密了，画出来都看不出来效果。
下面的程序里是将数据1/5稀疏之后的效果图。


function Untitled2
clear;clc;close all
load matlab
eta1=eta1(1:5:end,;

x=eta1(:,2);
y=eta1(:,1);
...

兄弟，我看了你的新浪博客，你真是牛人！
赞一下 回复此楼
3楼2012-04-08 12:04:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plxh

木虫 (正式写手)
引用回帖:
2楼: Originally posted by sogooda at 2012-04-08 12:02:00:
兄弟你的数据太密了，画出来都看不出来效果。
下面的程序里是将数据1/5稀疏之后的效果图。


function Untitled2
clear;clc;close all
load matlab
eta1=eta1(1:5:end,;

x=eta1(:,2);
y=eta1(:,1);
...

大哥，如果要一张图上画出来原理完全一样但半径不一样的三个呢？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 3个.bmp
    • 2012-04-08 13:19:06, 2.52 M
  • 附件 2 : matlab3.mat
    • 2012-04-08 13:19:06, 30.89 K
4楼2012-04-08 13:20:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plxh

木虫 (正式写手)
xiegangmai: , 帖子中代码部分可以用“插入代码”功能 2012-04-08 22:52:58
引用回帖:
2楼: Originally posted by sogooda at 2012-04-08 12:02:00:
兄弟你的数据太密了，画出来都看不出来效果。
下面的程序里是将数据1/5稀疏之后的效果图。


function Untitled2
clear;clc;close all
load matlab
eta1=eta1(1:5:end,;

x=eta1(:,2);
y=eta1(:,1);
...

clear;clc;close all
load matlab3
for i=1:3;
    if i==1   %必须是用两个等号。

        eta12=eta1(1:5:end,;

        x=eta12(:,2);
        y=eta12(:,1);
        % theta=eta1(:,3); % ?

        theta=pi/2-eta12(:,3);
        figure1=figure('color','w');plot(x,y);hold on;axis equal
        myr=linspace(0,0,length(x));
        myg=linspace(0,1,length(x));
        myb=linspace(0,0,length(x));
        for jj=1:length(x)
            plotSquare2(x(jj),y(jj),theta(jj),1/30,[myr(jj),myg(jj),myb(jj)]);
        end
        colormap([myr', myg', myb'])
        colorbar
        hold on;


    elseif i==2

        eta22=eta2(1:5:end,;

        x=eta22(:,2);
        y=eta22(:,1);
        % theta=eta1(:,3); % ?

        theta=pi/2-eta22(:,3);
        figure1=figure('color','w');plot(x,y);hold on;axis equal
        myr=linspace(0,0,length(x));
        myg=linspace(0,1,length(x));
        myb=linspace(0,0,length(x));
        for jj=1:length(x)
            plotSquare2(x(jj),y(jj),theta(jj),1/30,[myr(jj),myg(jj),myb(jj)]);
        end
        colormap([myr', myg', myb'])
        colorbar
        hold on;

    elseif i==3

        eta32=eta1(1:5:end,;

        x=eta32(:,2);
        y=eta32(:,1);
        % theta=eta1(:,3); % ?

        theta=pi/2-eta32(:,3);
        figure1=figure('color','w');plot(x,y);hold on;axis equal
        myr=linspace(0,0,length(x));
        myg=linspace(0,1,length(x));
        myb=linspace(0,0,length(x));
        for jj=1:length(x)
            plotSquare2(x(jj),y(jj),theta(jj),1/30,[myr(jj),myg(jj),myb(jj)]);
        end
        colormap([myr', myg', myb'])
        colorbar
        hold on;
    end
    end




function plotSquare2(x0,y0,theta,a,mycolor)
xs=[-2*a,-2*a,2*a,3*a,2*a,-2*a];
ys=[a,-a,-a,0,a,a];

xy=[cos(theta),-sin(theta);
    sin(theta),cos(theta)]*[xs;ys] ;

fill(xy(1,+x0,xy(2,+y0,mycolor)




为什么会报警呢？
报警：
??? Error: File: Untitled4.m Line: 70 Column: 1
Function definitions are not permitted at the prompt or in scripts.
赞一下 回复此楼
5楼2012-04-08 13:44:10
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sogooda

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-08 22:53:07
plxh: 金币+5, ★★★很有帮助, 大哥你说得对，我就是赶鸭子上架，好高骛远了。昨天又学习了下function文件和M文件的不同。现在已基本实现了把三个1/4圆画到一张图上了。现在的问题就是我想把产生数据的m文件的内容和画图的函数文件放到一起。可又总是出错。 2012-04-09 08:02:52
引用回帖:
5楼: Originally posted by plxh at 2012-04-08 13:44:10:
clear;clc;close all
load matlab3
for i=1:3;
    if i==1   %必须是用两个等号。

        eta12=eta1(1:5:end,;

        x=eta12(:,2);
        y=eta12(:,1);
        % theta=eta ...

针对你这个问题的解决方法是把
function plotSquare2(x0,y0,theta,a,mycolor)
以下的部分剪切出来，另存在一个m文件里就好了。

btw: 关于matlab的基础还是要学的。
赞一下 回复此楼
6楼2012-04-08 21:22:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plxh

木虫 (正式写手)
引用回帖:
6楼: Originally posted by sogooda at 2012-04-08 21:22:32:
针对你这个问题的解决方法是把
function plotSquare2(x0,y0,theta,a,mycolor)
以下的部分剪切出来，另存在一个m文件里就好了。

btw: 关于matlab的基础还是要学的。

看了你的回复，我受到了启发，是不是我可以在产生数据的m文件里面引用画图函数？
赞一下 回复此楼
7楼2012-04-09 08:05:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plxh

木虫 (正式写手)
引用回帖:
6楼: Originally posted by sogooda at 2012-04-08 21:22:32:
针对你这个问题的解决方法是把
function plotSquare2(x0,y0,theta,a,mycolor)
以下的部分剪切出来，另存在一个m文件里就好了。

btw: 关于matlab的基础还是要学的。

谢谢，已经实现了一个m文件即取得数据又绘出图。

向你请教一下，我是否可以用什么方式可以看到小方块  一个一个地方的变动过程呢？

Matlab的GUI或者Real Time Workshop 或者S-Function？
赞一下 回复此楼
8楼2012-04-09 09:14:52
