小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » MATLAB » 求助matlab三维画图中：Inner matrix dimensions must agree.
51/1返回列表
查看: 1890  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

shenqiang111

金虫 (小有名气)

[求助] 求助matlab三维画图中：Inner matrix dimensions must agree. 已有1人参与

clc
r=10:0.1:15;
l=5:0.1:15;
[x,y]=meshgrid(r,l);
ccs1s=(-(l+2).*((l+2).*r.^2+(2*l.^2+4*l).*r+l.^3+2*l.^2))./(10*r.^2+20*r.*l+20*l.^2+40+40*l);
mesh(x,y, ccs1s)
怎么画不出来呢？是不是一定要求r和l变化范围一致呢？如果变成一致的，即：
clc
r=10:0.1:15;
l=10:0.1:15;
[x,y]=meshgrid(r,l);
ccs1s=(-(l+2).*((l+2).*r.^2+(2*l.^2+4*l).*r+l.^3+2*l.^2))./(10*r.^2+20*r.*l+20*l.^2+40+40*l);
mesh(x,y, ccs1s)

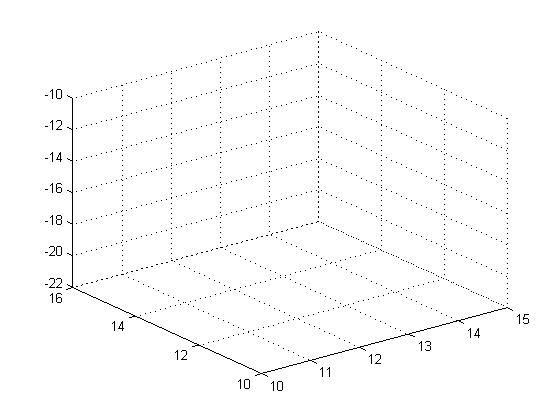

则出现Matrix dimensions must agree, not rendering mesh.的提示。且图呈图片1所示：
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-06 10:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助！ 2011-10-06 21:47:52
第4行  [r,l]=meshgrid(r,l);

第6行   mesh(r,l, ccs1s)

或者你将第5行的r,l 换成x,y
赞一下(1人) 回复此楼
2楼2011-10-06 17:05:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shenqiang111

金虫 (小有名气)
感谢您的指教。但有一点疑问，就是函数为生成矩阵，后面的点是什么要求？
我将第五行的第一个点去掉后计算结果完全改变，即：=(-(l+2).改变为=(-(l+2)。请问为什么？
若原函数为：ccs1s=-(l+2)*((l+2)*r^2+(2*l^2+4*l)*r+l^3+2*l^2)/(10*r^2+20*r*l+20*l^2+40+40*l);为不改变模拟结果，点怎么点啊？
谢谢您！因为是新手，所以问题很无知！见谅！
赞一下 回复此楼
3楼2011-10-06 18:27:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

change0618

铁杆木虫 (著名写手)

方丈大师

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助！ 2011-10-07 08:28:36
点乘点除点幂与相应矩阵运算的区别，参看matlab的任意一本书，再新手也要从看书开始，问题再无知也要让人知道你曾经认真的看过书，自己研究过呀
赞一下(2人) 回复此楼
4楼2011-10-06 22:51:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csp101

金虫 (著名写手)

【答案】应助回帖

clc
x=10:0.1:15;
y=5:0.1:15;
[r,l]=meshgrid(x,y);
ccs1s=(-(l+2).*((l+2).*r.^2+(2*l.^2+4*l).*r+l.^3+2*l.^2))./(10*r.^2+20*r.*l+20*l.^2+40+40*l);
mesh(r,l, ccs1s)
赞一下 回复此楼
5楼2016-07-11 15:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
