[求助] 求助：谁会用matlab画图？

求助：谁会用matlab画图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-06-17 16:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsb7748

木虫 (著名写手)

【答案】应助回帖

★
soliton923(金币+1): 谢谢参与~~ 2011-06-17 17:43:09
dream1021(金币+3): 2011-06-19 15:04:51
画什么样得图，二维连续可用plot,离散可用stem，三维可用plot3,surf等。相关函数的使用说明matlab的帮助文件用，网上也可以搜索到。
赞一下(1人) 回复此楼
2楼2011-06-17 17:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiweidong12

木虫 (正式写手)

【答案】应助回帖

dream1021(金币+3): 2011-06-19 15:04:58
参考一些专业书或者百度一下很容易弄懂
赞一下(1人) 回复此楼
3楼2011-06-17 19:09:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

saladin983

铁杆木虫 (正式写手)

【答案】应助回帖

dream1021(金币+4): 2011-06-19 15:05:03
我的建议是在matlab的帮助文档里搜索楼上提到的几个函数，使用说明和例子很容易找到。
赞一下 回复此楼
4楼2011-06-18 00:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream1021

新虫 (小有名气)
引用回帖:
Originally posted by hsb7748 at 2011-06-17 17:36:18:
画什么样得图，二维连续可用plot,离散可用stem，三维可用plot3,surf等。相关函数的使用说明matlab的帮助文件用，网上也可以搜索到。

谢谢哈，我现在有个图，在附件中，麻烦你看一下，不胜感谢
赞一下 回复此楼
5楼2011-06-19 15:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsb7748

木虫 (著名写手)
★
nono2009(金币+1): 鼓励应助 2011-06-20 08:33:44

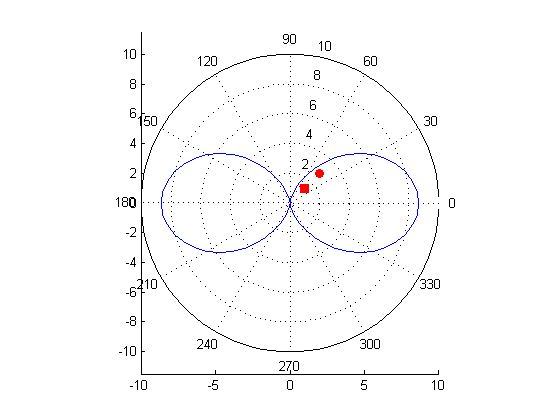

load  ani.dat
for  i=1:73
ani(i,4)=ani(i,3)*pi/180;
end
figure('color','w')
polar (ani(:,4),ani(:,1))
hold on
plot(1,1,'rs','MarkerFaceColor','r')
plot(2,2,'ro','MarkerFaceColor','r')
hold off
axis on
赞一下(1人) 回复此楼
6楼2011-06-19 17:08:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream1021

新虫 (小有名气)
引用回帖:
Originally posted by hsb7748 at 2011-06-19 17:08:06:
load  ani.dat
for  i=1:73
ani(i,4)=ani(i,3)*pi/180;
end
figure('color','w')
polar (ani(:,4),ani(:,1))
hold on
plot(1,1,'rs','MarkerFaceColor','r')
plot(2,2,'ro','MarkerFaceColor','r')
hold ...

非常感谢哈，我现在只想把我的图和文献中的蓝线做相似，就是它左边的刻度2个零，使得它的蓝线中间部分和我的不一样，其它的红点等等，先不用管的，对matlab不熟悉，所以麻烦你啦，谢谢
赞一下 回复此楼
7楼2011-06-20 08:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream1021

新虫 (小有名气)
非常感谢大家的回复，我现在有个图，想处理一下，图的信息在附件中，谢谢
赞一下 回复此楼
8楼2011-06-20 16:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsb7748

木虫 (著名写手)
你和文献中的图完全一致，我觉得没有必要。
对你新提出的两个问题回答：
1）问题一：不知道图左边的刻度是怎么画出来的，它左边的刻度是2个零，

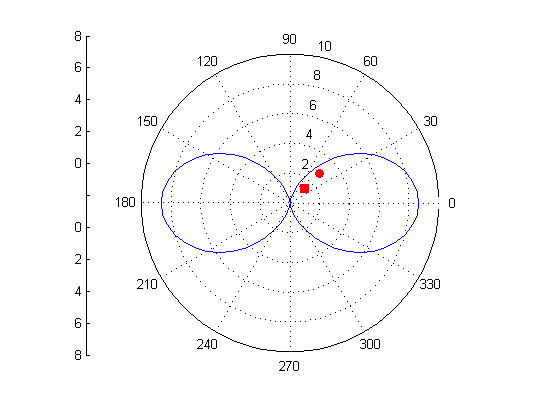

可以手动添加。添加后的效果图
步骤如下：菜单Insert->axes,然后划竖线，在竖线的属性中自己设置标识数字
2）问题二：，还有就是图中间的部分我不知道怎么处理一下和文献中图相似，
在我上次的程序中已经告诉你了。就是这两条语句：
hold on
plot(1,1,'rs','MarkerFaceColor','r')
plot(2,2,'ro','MarkerFaceColor','r')
hold off
你只需要把这两句plot中的坐标位置替换为原图中的坐标位置即可。至于原图方法中的sundar ,Ling, Zeis 方法数据坐标，我不知道对应数据文档ani.dat中的那些参数，你如果知道的，就可以直接代入上面语句中的Plot得到和原图中间的部分一样的效果。
我想我解释的足够清楚了。
赞一下 回复此楼
9楼2011-06-20 17:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsb7748

木虫 (著名写手)

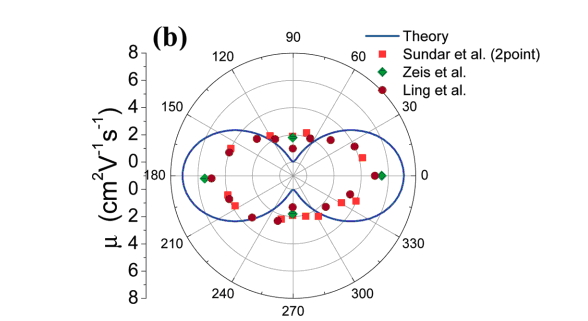

原始图像如下：
赞一下 回复此楼
10楼2011-06-20 17:04:46
