小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » MATLAB » 【求助】利用MATLAB求解的外围轮廓包络线为什么不与图形外围轮廓重合？怎样才可以精确
91/1返回列表
查看: 2375  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hitzhjg

木虫 (小有名气)

[交流] 【求助】利用MATLAB求解的外围轮廓包络线为什么不与图形外围轮廓重合？怎样才可以精确

程序如下：
clear
Ac=4e-6;
f=3.62e4;
v=1/60;
t=0.00035:0.000000001:0.0011;
Av=(0.75+0.25*sin(3500*pi*t))*10^(-6);
xt=0.5*Ac*cos((2*pi*f)*t)-v*t;
yt=Av.*cos((2*pi*f)*t+0.5*pi);
xt=xt*10^6;
yt=yt*10^6;

figure(1);
plot(xt,yt,'b-');
title('The original signal waveform','FontSize',18);

[up,down]=envelope(xt,yt,'linear');

figure(2)
plot(xt,up);hold on;
plot(xt,down);
title('The envelope of the given signal data','FontSize',18);
hold off;

figure(3)
plot(xt,yt,'g-'); hold on;
plot(xt,up,'r-.');
plot(xt,down,'r-.');
title('The envelope and the given signal data','FontSize',18);
hold off;

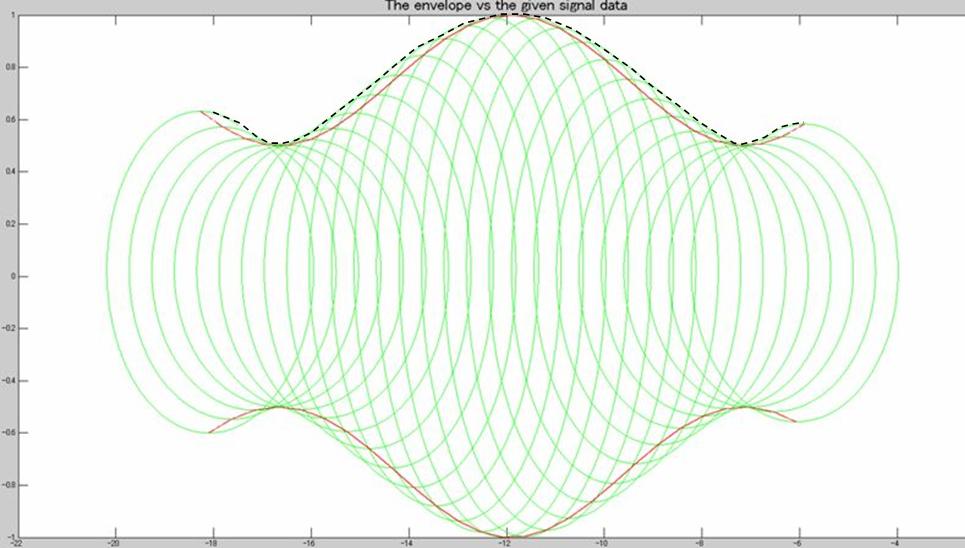

请大家帮忙分析一下，我该怎么处理。我想得到图中黑色虚线的轮廓（曲线外表面轮廓）~谢谢了。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-13 18:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)
★
hitzhjg(金币+1):谢谢参与
引用回帖:
Originally posted by hitzhjg at 2011-04-13 18:50:28:
程序如下：
clear
Ac=4e-6;
f=3.62e4;
v=1/60;
t=0.00035:0.000000001:0.0011;
Av=(0.75+0.25*sin(3500*pi*t))*10^(-6);
xt=0.5*Ac*cos((2*pi*f)*t)-v*t;
yt=Av.*cos((2*pi*f)*t+0.5*pi);
xt=xt*10^6;
...

缺少envelope函数。

与图形外围轮廓是重合的吧，只是你试图方向的原因，看起来不重合了。
赞一下(1人) 回复此楼
2楼2011-04-13 18:58:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzhjg

木虫 (小有名气)
引用回帖:
Originally posted by xiegangmai at 2011-04-13 18:58:11:
缺少envelope函数。

与图形外围轮廓是重合的吧，只是你试图方向的原因，看起来不重合了。

你好，这个“envelope.m"函数我已经有了，你可以帮我解释一下我得到的包络线是各部分椭圆的最大直连线，而不是我想得到的外围轮廓呢？
赞一下 回复此楼
3楼2011-04-13 19:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)
引用回帖:
Originally posted by hitzhjg at 2011-04-13 19:11:20:
你好，这个“envelope.m"函数我已经有了，你可以帮我解释一下我得到的包络线是各部分椭圆的最大直连线，而不是我想得到的外围轮廓呢？

最大值连线？

你好好看看envelope函数吧，包络线应该是与你的图形各接触点都是相切的。
赞一下(1人) 回复此楼
4楼2011-04-13 19:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzhjg

木虫 (小有名气)
引用回帖:
Originally posted by xiegangmai at 2011-04-13 19:15:25:
最大值连线？

你好好看看envelope函数吧，包络线应该是与你的图形各接触点都是相切的。

你好，我实在找不出原因，所以想咨询一下你们这些懂MATLAB得同学。你可以帮我改进一下程序吗？如果你很忙的话，我自己再想其它办法，谢谢了。
赞一下 回复此楼
5楼2011-04-13 19:23:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

信彼南山

木虫 (著名写手)
★
hitzhjg(金币+1):谢谢参与
那个envelope函数错了吧？
赞一下(1人) 回复此楼
6楼2011-04-13 22:15:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzhjg

木虫 (小有名气)
引用回帖:
Originally posted by 信彼南山 at 2011-04-13 22:15:41:
那个envelope函数错了吧？

我在网上找的envelope函数，估计是不对的，我又试了一下，这个envelope函数寻找的是每一段的最大值，所以得到的不是外围轮廓，请问你那里有envelope函数的M文件吗？我现在急需解决这个问题，能帮我一下吗？
赞一下(1人) 回复此楼
7楼2011-04-14 09:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dota

木虫 (著名写手)
★
hitzhjg(金币+1):谢谢参与
你的黑线是错觉！在 Matlab 里面把图形旋转看看，你就知道了。
赞一下(1人) 回复此楼
8楼2011-04-15 10:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxing92

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好：你的问题解决了吗？我也有类似的问题，想求助于你谢谢啦
赞一下 回复此楼
9楼2015-06-02 10:20:24
