tecplot中如何画速度云图中的某一条等高线
|
|
|

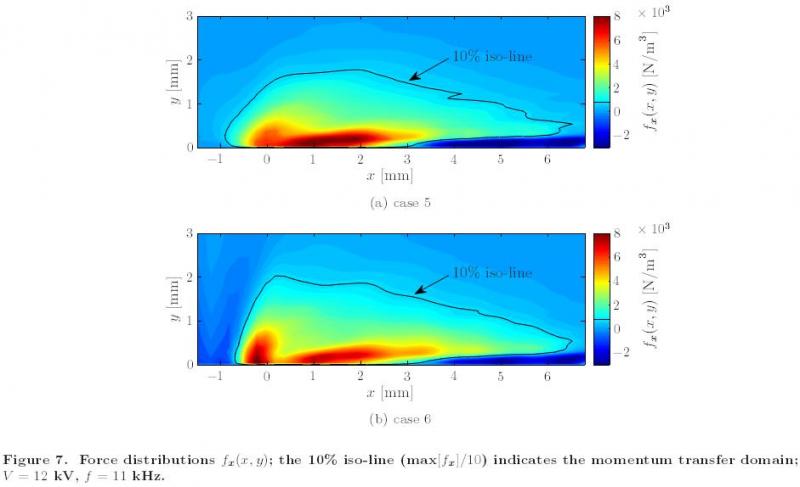

论文写作过程中，不知道怎么画最大值10%（fmax/10的等值/高线）处的等值线了？如附图中所示。 还望高手多多指导，顺便多结交些高手    最大值10%的等高线 |
回复此楼» 猜你喜欢
281求调剂（0805）
已经有8人回复
-
环境领域全国重点实验室招收博士1-2名
已经有3人回复
-
材料专硕306英一数二
已经有10人回复
-
301求调剂
已经有6人回复
-
一志愿天津大学化学工艺专业（081702）315分求调剂
已经有7人回复
-
302求调剂
已经有6人回复
-
26博士申请
已经有3人回复
-
268求调剂
已经有3人回复
-
311求调剂
已经有10人回复
-
被我言中：新模板不强调格式了，假专家开始管格式了
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- tecplot画速度云图问题
已经有4人回复
- fluent导出的Tecplot不显示云图
已经有6人回复
- 求助tecplot画流线图
已经有6人回复
- 求助TECPLOT如何将两条随时间变化的曲线显示在同一个图中
已经有7人回复
- tecplot云图数据怎么进行隐藏和显示？
已经有4人回复
- 求助关于tecplot里面的extract功能！
已经有14人回复
- 想请教一下如何用tecplot做出这种图？
已经有13人回复
- Fluent二维云图显示问题
已经有8人回复
- fluent后处理，能显示具体数值吗
已经有8人回复
- fluent导出的文件导入tecplot画XY曲线图，怎么把横坐标的单位由m改成mm？
已经有9人回复
- 请教怎么导出Tecplot里面速度云图某一截面上的数据？谢谢！
已经有10人回复
- 求大神帮忙，怎么用tecplot出这种图
已经有6人回复
- fluent的export中没有TECPLOT格式选项
已经有9人回复
- tecplot插入二维示意图请教
已经有3人回复
- 求问专业高手在Fluent或者Tecplot中如何查看如下的模拟云图？？？？
已经有6人回复
- 求助 tecplot能否提取温度及压力分布云图中的数据点
已经有19人回复
- 可以用tecplot处理线的云图或矢量图吗？
已经有5人回复
- 急需帮助，用tecplot导入的dat文件画等值线时，网格和等值线出现错误
已经有6人回复
- ~~~求指教~~~tecplot中速度矢量图的问题~~~~~
已经有9人回复
- tecplot 温度云图中如何显示出温度标尺
已经有8人回复
- tecplot 里面的单位怎么显示
已经有3人回复
- fluent截面流线图处理
已经有10人回复
- 【求助】tecplot能否自己导入一个txt数据画一个三维图？
已经有13人回复
- 【求助】求助，如何在tecplot中显示二维切面上的等高线图？
已经有10人回复
7楼2012-03-31 19:10:17
kid2002
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 贵宾: 0.05
- 金币: 3333.5
- 散金: 10
- 红花: 8
- 帖子: 1327
- 在线: 179小时
- 虫号: 1587945
- 注册: 2012-01-27
- 专业: 流体力学
10楼2012-03-31 22:46:06
格物要致知
木虫 (著名写手)
- 应助: 96 (初中生)
- 金币: 5513.7
- 散金: 1206
- 红花: 28
- 帖子: 1816
- 在线: 357.8小时
- 虫号: 1569834
- 注册: 2012-01-09
- 专业: 内流流体力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kid2002: 金币+10, ★有帮助, 感谢回复，但是还有点问题 2012-03-31 15:42:28
xiegangmai: 金币+1, 谢谢应助！ 2012-03-31 15:58:28
kid2002: 金币+20, ★有帮助, 剩下的金币就给你把，希望以后多多交流。不过你说的那个data->data set info，我还不知道是干什么用的。tecplot用的还不够精啊 2012-03-31 22:48:29
感谢参与，应助指数 +1
kid2002: 金币+10, ★有帮助, 感谢回复，但是还有点问题 2012-03-31 15:42:28
xiegangmai: 金币+1, 谢谢应助！ 2012-03-31 15:58:28
kid2002: 金币+20, ★有帮助, 剩下的金币就给你把，希望以后多多交流。不过你说的那个data->data set info，我还不知道是干什么用的。tecplot用的还不够精啊 2012-03-31 22:48:29

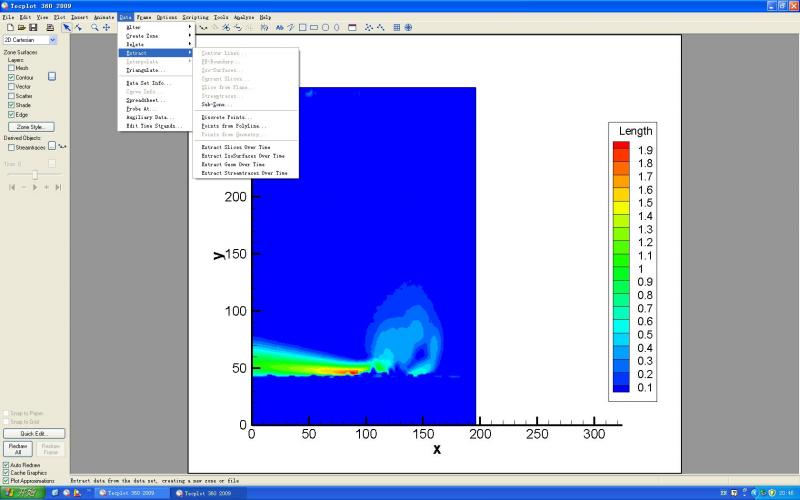

在contours右边的小按钮，点击一下，弹出来的对话框中有Level标签，选中，然后，new level设置min,max为最大值的10%，number of level设置为1即可，如果想知道最大值在data->data set info选中相应的变量即可看到 |
» 本帖已获得的红花（最新10朵）
kid20022楼2012-03-30 23:40:04
kid2002
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 贵宾: 0.05
- 金币: 3333.5
- 散金: 10
- 红花: 8
- 帖子: 1327
- 在线: 179小时
- 虫号: 1587945
- 注册: 2012-01-27
- 专业: 流体力学
3楼2012-03-31 15:45:58
kid2002
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 贵宾: 0.05
- 金币: 3333.5
- 散金: 10
- 红花: 8
- 帖子: 1327
- 在线: 179小时
- 虫号: 1587945
- 注册: 2012-01-27
- 专业: 流体力学
| 附上一个原始数据，看看能不能有助于解决问题，选择的时候，选择x(mm)，y(mm)两个坐标系，量值是length。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : velocity.dat
2012-03-31 15:53:21, 4.07 M
4楼2012-03-31 15:53:26
格物要致知
木虫 (著名写手)
- 应助: 96 (初中生)
- 金币: 5513.7
- 散金: 1206
- 红花: 28
- 帖子: 1816
- 在线: 357.8小时
- 虫号: 1569834
- 注册: 2012-01-09
- 专业: 内流流体力学
5楼2012-03-31 18:03:45
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
kid2002: 金币+20, ★★★很有帮助, 您做的方法是对的，但是我还没有掌握要领，可否再发个.lay文件之类的，说不定我能看明白些。 2012-03-31 20:47:13
kid2002: 金币+30, ★★★★★最佳答案, 非常感谢您的指教，希望以后能跟您有更多的切磋。 2012-03-31 22:37:52
感谢参与，应助指数 +1
kid2002: 金币+20, ★★★很有帮助, 您做的方法是对的，但是我还没有掌握要领，可否再发个.lay文件之类的，说不定我能看明白些。 2012-03-31 20:47:13
kid2002: 金币+30, ★★★★★最佳答案, 非常感谢您的指教，希望以后能跟您有更多的切磋。 2012-03-31 22:37:52
|

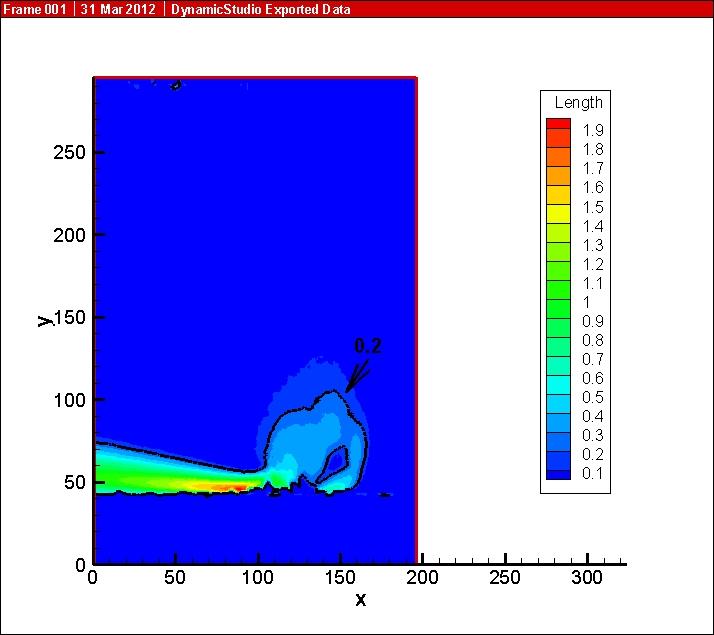

见下图。 发生的发生的疯狂haskdj |
6楼2012-03-31 19:08:00
kid2002
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 贵宾: 0.05
- 金币: 3333.5
- 散金: 10
- 红花: 8
- 帖子: 1327
- 在线: 179小时
- 虫号: 1587945
- 注册: 2012-01-27
- 专业: 流体力学
8楼2012-03-31 20:49:33
kid2002
木虫 (著名写手)
- 应助: 6 (幼儿园)
- 贵宾: 0.05
- 金币: 3333.5
- 散金: 10
- 红花: 8
- 帖子: 1327
- 在线: 179小时
- 虫号: 1587945
- 注册: 2012-01-27
- 专业: 流体力学
9楼2012-03-31 20:52:09
