[交流] 想请教一下如何用tecplot做出这种图？

大家好，我在别人的论文里看到下面两幅图。人家只提了提一下是用tecplot做的，但我一直没搞清这是怎么做到的？还请大家指点指点！

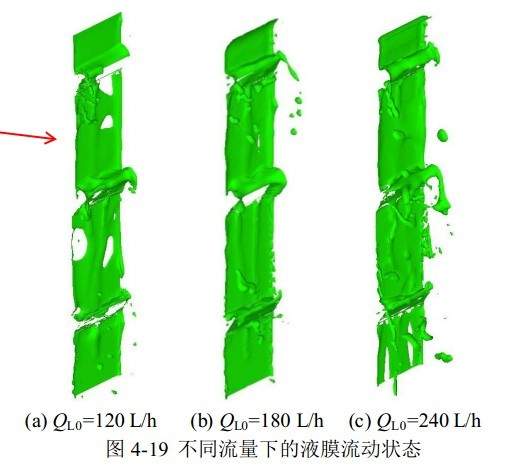

第1幅：这个是模拟一个波纹板降膜上的液膜，在液体波纹板表面向下流动形成一层液膜，改变液体的流量得到的液膜形态就不一样，图示的就是液膜的形态。

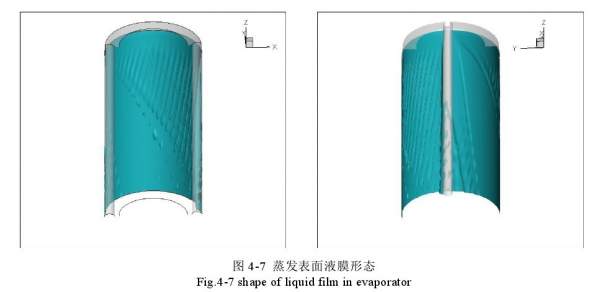

第2幅：这是模拟的一个在圆筒壁的降膜，液体在圆筒壁向下流动形成一层液膜，图示的也是液膜的形态。

我也想做一个像这种液膜形态的图，但一直没找到是怎么做出来的，诶，水平不够啊，想请教一下各位有没有什么办法
想请教一下如何用tecplot做出这种图？


想请教一下如何用tecplot做出这种图？-1
回复此楼

» 收录本帖的淘帖专辑推荐

Fluent技巧 模拟相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-29 15:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wuming524

专家顾问 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
安庆飞鱼: 金币+2 2013-10-30 09:53:29
这个其实很简，就是在tecplot中选择等值面。
赞一下(1人) 回复此楼
3楼2013-10-29 19:44:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 安庆飞鱼 at 2013-10-30 09:56:59
这个看起来好像不是面诶，好像是一个立体的，tecplot有没有这样的功能，比如显示水的体积分数从1到0.1的整个区域的体积...

就是等值面图，我之前用过的，现在电脑上没有装这个软件。
赞一下(1人) 回复此楼
5楼2013-10-30 11:30:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leedt

金虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
安庆飞鱼: 金币+1 2013-11-06 18:46:35
应该是利用ISO-SURFACE来做的吧
赞一下(1人) 回复此楼
6楼2013-11-06 12:08:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

安庆飞鱼

银虫 (小有名气)
好像不是用的在某个面上的counter，我试了，好像不可以
赞一下 回复此楼
2楼2013-10-29 15:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安庆飞鱼

银虫 (小有名气)
引用回帖:
3楼: Originally posted by wuming524 at 2013-10-29 19:44:51
这个其实很简，就是在tecplot中选择等值面。

这个看起来好像不是面诶，好像是一个立体的，tecplot有没有这样的功能，比如显示水的体积分数从1到0.1的整个区域的体积
赞一下 回复此楼
4楼2013-10-30 09:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这篇好眼熟，应该是天大的论文，难道楼主也在用cfd模拟填料么？
赞一下 回复此楼
7楼2014-05-05 14:47:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安庆飞鱼

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 绿茶冰薄荷 at 2014-05-05 14:47:55
这篇好眼熟，应该是天大的论文，难道楼主也在用cfd模拟填料么？

差不多，我也是天大的
赞一下 回复此楼
8楼2014-05-06 09:06:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 安庆飞鱼 at 2014-05-06 09:06:29
差不多，我也是天大的...

我是北化工的，现在也在做这方面，不过感觉很难下手，可否详细交流交流
赞一下 回复此楼
9楼2014-05-07 11:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huchaochang

新虫 (初入文坛)
同问
回复此楼
10楼2014-05-22 14:20:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo90

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也想做和这类似的图，你还在吗 交流交流 啊
赞一下 回复此楼
11楼2014-06-24 19:42:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿茶冰薄荷

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by leo90 at 2014-06-24 19:42:32
我也想做和这类似的图，你还在吗 交流交流 啊

在做降膜流动方面的东西吗？
赞一下 回复此楼
12楼2014-08-29 09:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pyf1988

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
13楼2016-04-28 16:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Xyz1117

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主，这个问题有得到解决吗？我也在想tecplot是否可做到图1

发自小木虫IOS客户端
赞一下 回复此楼
14楼2017-03-21 21:16:39
