关于简单读取态密度图和能带信息的方法
|
|||||||||
|

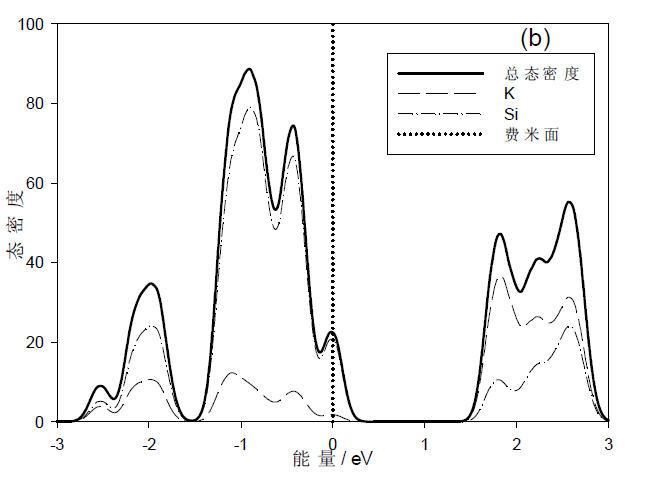

本人不是学量子力学，或者凝聚态物理什么的，对能带图和态密度的所有了解都是看文献得到的一点知识，我想如果要把这两个图完全看懂，必定要花费很多时间，对于非专业的我们来说，只要能读取一些简单的信息就可以，所以我想请懂的你们来帮我指点一下，计算是用CASTEP做计算的。 为了说明问题，我上传了一个态密度，我想知道怎样从态密度看出带隙的大小？另外文献说带隙越大，这种物质的表现问脆性，有这么一个说法吗？ 我大概知道，在能带图上，费米能级以上是导带，以下是价带，导带底和价带顶的距离为带隙，也叫禁带宽，那么从态密度上怎么看带隙呢？ 最后，通过这个问题，我希望初学者能很快的上手。  |
回复此楼» 收录本帖的淘帖专辑推荐
 Materials-studio | 第一性原理 | 第一性原理计算 | 我的饕餮 |
| 计算化学 | 有用的 |
» 猜你喜欢
0703化学 305求调剂
已经有6人回复
-
一志愿211，0703化学310分求调剂
已经有3人回复
-
广西大学材料导师推荐
已经有5人回复
-
化学调剂
已经有5人回复
-
资源与环境 调剂申请(333分)
已经有4人回复
-
311求调剂
已经有14人回复
-
269专硕求调剂
已经有4人回复
-
085600材料与化工306
已经有3人回复
-
一志愿西安交通大学材料工程专业 282分求调剂
已经有12人回复
-
材料求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何处理从MS软件导出的能带结构和态密度图
已经有12人回复
- 黄金水位栽培法的本质
已经有5人回复
- 垃圾堆肥过程中全碳的测定方法
已经有5人回复
- 关于硅能带图和态密度分析
已经有11人回复
- 请问从态密度图上能得出什么信息？
已经有4人回复
- 相对密度 1.02 （20／4℃），括号中的20是什么意思
已经有3人回复
- abinit能否处理一个位置被两种元素占据的固溶体的能带和态密度
已经有10人回复
- 【求助】金红石结构TiO2（110）表面体系能带结构计算得到的结果只有一半
已经有5人回复
- 【求助】udf读取混合物密度失败、及平均流速读取？
已经有8人回复
- 【求助】关于醛与亚硫酸氢钠沉淀形成磺酸钠盐再变成醛的问题
已经有6人回复
- 【求助】关于纤维线密度的dtex的定义
已经有7人回复
- 【求助】关于能带结构和态密度
已经有7人回复
- 【求助】求助 能带结构作图时，横坐标的 G，A H K等如何确定
已经有7人回复
- 【求助】态密度
已经有14人回复
- 【求助】金属掺杂态密度分析
已经有12人回复
- 【求助】请教vasp如何使本征值按每条能带输出
已经有18人回复
- 【讨论】粉料颗粒度的大小对喷雾造粒后原料的松装密度有影响吗？
已经有7人回复
- 【求助】石磨烯平面能带结构及简并度的问题
已经有3人回复
- 【求助】关于“红宝书”、“黄宝书”到底是什么？
已经有16人回复
- 【求助】污水中SS和VSS测定方法
已经有13人回复
- 【求助】铝合金熔炼的原理怎么表述？
已经有12人回复
» 抢金币啦！回帖就可以得到:
-
南京医科大学生殖医学与子代健康国重实验室-董飞宏课题组-学术硕士招生
+1/93
-
济南大学林秀娟教授招收材料类博士生
+1/83
-
双一流南京医科大学招计算机、AI、统计、生物信息等方向26年9月入学博士
+1/81
-
光学工程学硕调剂信息
+2/42
-
欢迎交流咨询
+1/42
-
上海交通大学沈道智副教授招收2026年联培博士/硕士研究生（微纳器件与制造方向）
+1/33
-
同济大学环境学院 肖倩特聘研究员课题组 招聘硕士/博士（长期有效）
+1/23
-
招聘科研助理——储能方向（储能、流体传热、CFD模拟）
+1/16
-
2026年黄河科技学院纳米功能材料研究所招聘
+2/16
-
【预硕】【预博】青岛大学生物医药创新转化
+1/15
-
26年博士自荐
+1/14
-
多伦多大学 & Synetic Labs 招博士后/研究员
+1/8
-
宁波东方理工大学余鹏课题组2026年上海交大联培博士生、博士后、科研助理招聘
+1/8
-
天津大学理学院分离分析及功能材料研究组
+1/5
-
欢迎生物与医药、药学、化学等相关专业的同学
+1/4
-
湘潭大学教师招聘
+1/4
-
东北林业大学（211，双一流）宋老师课题组招收高分子、化学、复合材料等方向研究生
+1/2
-
昆明理工大学陈江照教授团队博士招生
+1/2
-
欢迎加入赣南师范大学先进光电子研究中心
+1/1
-
309求调剂 一志愿东华大学
+1/1
10楼2012-03-26 14:29:50
6楼2012-03-26 08:36:34
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fzx2008: 金币+3, 谢谢指教 2012-03-26 09:29:29
hwceng0816: 金币+1 2012-05-19 14:14:58
小木虫: 金币+0.5, 给个红包，谢谢回帖
fzx2008: 金币+3, 谢谢指教 2012-03-26 09:29:29
hwceng0816: 金币+1 2012-05-19 14:14:58
|
大部分纯的硅材料或者纳米结构是半导体（不是所有，取决于结构）。 图片中的体系应该是K掺杂Si的这样一种体系。 据我的经验，图中没掺杂的Si体系应该是半导体，如果该体系符合刚性能带近似的话，中性半导体的带隙在 1.2 eV左右。 但是，现在是K掺杂后的体系DOS的图片。图中，费米能级处态密度是有非零的具体数值的，意味着费米面与能带交叉，产生了部分填充的能带。 这样的体系，很显然具有导电性的金属行为，带隙为零。 |
