[求助] 关于硅能带图和态密度分析

问些新手的问题
还不太懂怎么分析能带图，想问版上的前辈们


问题:
想请问一下，这两张图的现象算是正常的吗?

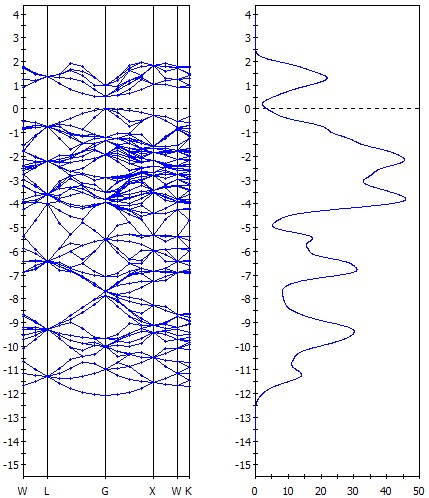

这是用硅的2x2x2的超晶胞跑出来的图形，有做过结构优化

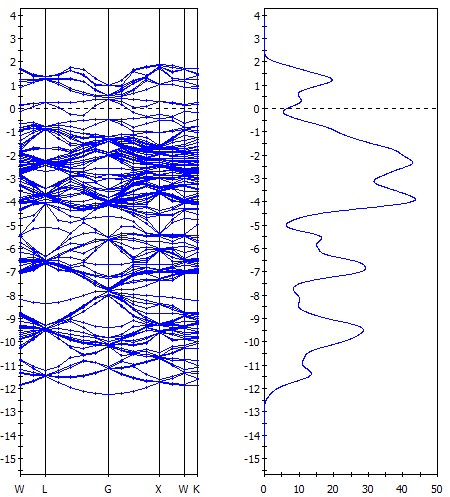

第一张是没有缺陷第二张为中心有一个缺陷
有找了一些相关资料，但看的不是很懂

如果是半导体费米能级位于导带和价带之间的地方，
从我图上看能带跟态密度，有缺陷的能带之间没有禁带的存在，
看起来好像价带顶部跑到导带，这样是变成导体了吗?
能带的分布变得较密集，较平缓的地方会有比较尖锐的DOS峰值。
回复此楼

» 收录本帖的淘帖专辑推荐

杂七杂八 计算MS等

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-20 14:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

acridine

木虫 (正式写手)

【答案】应助回帖

★ ★
youzhizhe(金币+2): 谢谢交流。 2011-11-24 23:22:23
yaoo_1(金币+3): 谢谢交流，初学很多现象还不懂 2011-11-26 13:03:26
我们暂且不去管“0K的时候，半导体的费米能级是应该定义在价带顶还是定义为带隙的中心”这个问题，就MS来说，它给出的能带或DOS图中，能量的0点都是最高占据态的能量。你的能带图表明，体系有全满的价带和全空的导带，之间有明显的带隙分隔，所以体系是半导体 这是没有问题的。
赞一下(3人) 回复此楼
10楼2011-11-24 22:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

改王之王

金虫 (正式写手)

【答案】应助回帖

★ ★
yaoo_1(金币+1): 谢谢交流 2011-11-20 22:04:52
franch(金币+2): 谢谢回帖交流 2011-11-21 18:51:27
上图中有带隙的地方态密度怎么不是零呀？
赞一下(2人) 回复此楼
3楼2011-11-20 20:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

杨寻

铁杆木虫 (著名写手)

【答案】应助回帖

★
youzhizhe(金币+1): 谢谢交流。 2011-11-20 18:01:45
yaoo_1(金币+3): 谢谢，我试看看 2011-11-20 19:14:45
把空带数目设置多点
赞一下(1人) 回复此楼
2楼2011-11-20 15:14:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoo_1

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 改王之王 at 2011-11-20 20:13:54:
上图中有带隙的地方态密度怎么不是零呀？

不太清楚为何，
我是直接用内置的矽改成的2x2x2的超晶胞晶格常数直接用 10.86 angstrom
结构最佳化收敛测试得到ecut = 400 EV k点4x4x4 以上趋于稳定，
不知道是不是交换相干工程系是用LDA的关系，
会造成一些误差?
赞一下 回复此楼
4楼2011-11-20 22:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoo_1

木虫 (小有名气)
引用回帖:
4楼: Originally posted by yaoo_1 at 2011-11-20 22:03:05:
不太清楚为何，
我是直接用内置的矽改成的2x2x2的超晶胞晶格常数直接用 10.86 angstrom
结构最佳化收敛测试得到ecut = 400 EV k点4x4x4 以上趋于稳定，
不知道是不是交换相干工程系是用LDA的关系，
会造成一 ...

是交换相干能 打错字了
赞一下 回复此楼
5楼2011-11-20 22:06:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xw2008

铜虫 (小有名气)

【答案】应助回帖

★ ★
yaoo_1(金币+1): 谢谢，我去看资料 2011-11-21 10:37:49
franch(金币+2): 谢谢回帖交流 2011-11-21 18:51:19
你的第一张图：我觉得看着价带越过费米面了,看态密度图也像，这样说就是导体。又有能隙值，这就矛盾。你可以参照李明宪 浙江大学 CASTEP培训教材，上面有硅的能带带和态密度。另外，你可以不用超胞，建一个硅的原胞直接算一下性质，对比看看。我觉得是选择方法的问题。
赞一下(1人) 回复此楼
6楼2011-11-21 08:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanggy789

禁虫 (初入文坛)
本帖内容被屏蔽
7楼2011-11-24 09:15:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanggy789

禁虫 (初入文坛)
★
youzhizhe(金币-1): 非应助回帖请勿选择应助回帖！ 2011-11-24 23:22:41
本帖内容被屏蔽
8楼2011-11-24 09:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoo_1

木虫 (小有名气)
引用回帖:
7楼: Originally posted by wanggy789 at 2011-11-24 09:15:21:
我也遇到了同样的问题，请教怎样把空带的数目设置多点呢？

空带指的是empty band 有两个地方可以去设定
可以看看这些帖子
http://muchong.com/bbs/viewthread.php?tid=3745051
http://muchong.com/bbs/viewthread.php?tid=2940179
http://muchong.com/bbs/viewthread.php?tid=1744052
赞一下 回复此楼
9楼2011-11-24 22:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
